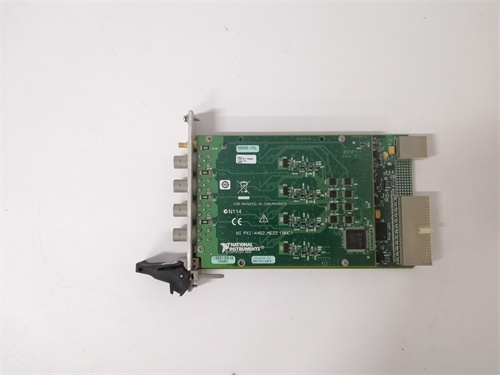

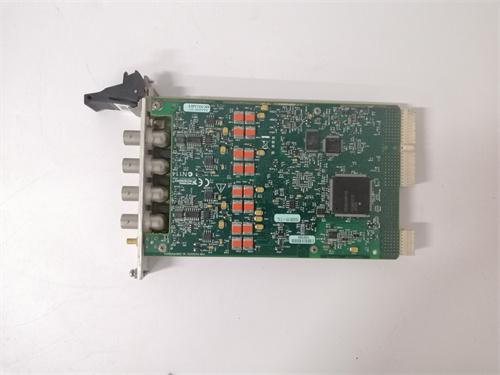

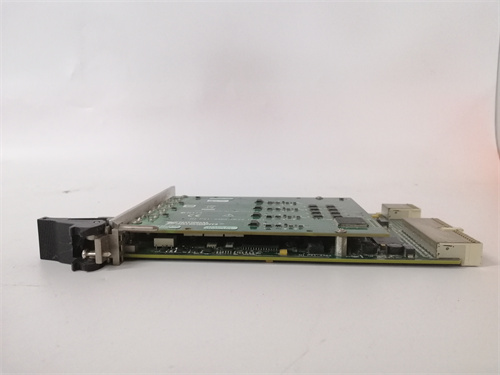

NI PXI-4462
Описание продукта
NI PXI-4462 является высокопроизводительным модулем для сбора и анализа аналоговых сигналов (преимущественно акустических и вибрационных), разработанным компанией National Instruments (NI) – ведущим производителем решений для автоматизированного тестирования и мониторинга. Этот модуль NI PXI-4462 специализируется на высокоточной регистрации слабых сигналов от микрофонов, вибрационных сенсоров и акселерометров, обеспечивая спектральный анализ, измерение уровня звука и диагностику технического состояния оборудования [ссылка на продукт]. Благодаря интеграции с платформой PXI, высокой частоте дискретизации и совместимости с программным обеспечением NI LabVIEW NI PXI-4462 легко интегрируется в аэрокосмическую промышленность, автомобильное производство, машиностроение и электронику, где требуется точный анализ динамических процессов. В составе систем тестирования и предиктивного обслуживания NI PXI-4462 демонстрирует исключительную точность и производительность, подтверждая опыт NI в разработке измерительных компонентов для сложных технических задач [ссылка на продукт]. Особенно ценен NI PXI-4462 в тестировании авиационных и автомобильных двигателей, мониторинге турбин иmicromachines – где анализ акустоакустических и вибрационных сигналов критичен для выявления дефектов на ранней стадии.
Технические параметры
- Тип модуля: аналоговый модуль сбора данных PXI (PXI Express) для акустических и вибрационных сигналов
- Количество каналов: 4 одноканальных аналоговых входа (дифференциальные) + 2 аналоговых выхода (для стимуляции)
- Параметры ADC (входы): разрешение 24 бит, частота дискретизации до 102,4 кГц на канал (синхронная дискретизация всех каналов)
- Параметры DAC (выходы): разрешение 24 бит, частота обновления до 102,4 кГц
- Диапазон входных сигналов: ±10 В, ±5 В, ±2 В, ±1 В, ±0,5 В, ±0,2 В – настраиваемый для каждого канала
- Точность измерения: Эффективное количество бит (ENOB) 22 бита при 1 кГц; искажения Total Harmonic Distortion (THD) < -105 дБ
- Изолированность: электрическая изоляция между каналами – 250 В АС; между модулем и шиной PXI – 250 В АС
- Коммуникация: интерфейс PXI Express (x1) для подключения к шасси PXI; поддержка синхронизации через PXI Trigger Bus и PXI Star Trigger
- Питание: от шасси PXI (±12 В, +5 В), потребление не более 25 Вт
- Температурный диапазон работы: от 0 °C до +55 °C
- Уровень защиты: IP20 (для установки в шасси PXI)
- Размеры: 160 мм (ширина) × 100 мм (высота) × 20 мм (глубина) – форм-фактор PXI Single Width Module
- Стандарты соответствия: IEC 61010-1 (безопасность измерительного оборудования), EN 61000-6-2 (электромагнитная совместимость), UL 61010-1, CE, NIST (калибровка по эталонам)
- Защитные функции: защита от перегрузки входа (до ±42 В), подавление электромагнитных помех (фильтры низких частот), синхронная обработка сигналов
Преимущества и особенности
NI PXI-4462 выделяется высоким разрешением ADC/DAC (24 бит) и частотой дискретизации (до 102,4 кГц): позволяет захватывать слабые и быстрые сигналы (например, вибрации подшипников на ранней стадии износа или акустические дефекты в двигателях) с высокой детализацией, что критично для предиктивного обслуживания и точного тестирования. Ключевым преимуществом является синхронная дискретизация всех каналов и поддержка сложной синхронизации через PXI Trigger Bus/Star Trigger: позволяет коррелировать данные из нескольких модулей (например, одновременно измерять вибрации и акустику в разных точках двигателя) и синхронизировать с внешним оборудованием (например, тензодатчиками, инерционными модулями). Модуль имеет низкие искажения сигнала (THD < -105 дБ) и высокое ENOB (22 бита): гарантирует минимальную искажение исходных сигналов, что важно для лабораторного тестирования и количественного анализа параметров (например, спектральный анализ звука с точностью до дБ). Также NI PXI-4462 полностью интегрируется с программным обеспечением NI LabVIEW и NI Sound and Vibration Measurement Suite: предоставляет готовые функции для спектрального анализа, измерения уровня звука (ЛУК), анализа вибраций (FFT, порядковый анализ) и генерации стимульных сигналов, что упрощает разработку приложений без низкоуровневого программирования. Особая особенность – наличие аналоговых выходов для стимуляции: позволяет создавать закрытые системы тестирования (например, генерация известных вибраций для калибровки сенсоров или проверки отклика оборудования на заданные сигналы).
Прикладные области и кейсы
NI PXI-4462 широко используется в аэрокосмической промышленности (тестирование авиационных двигателей, ракетных компонентов, кабелей), автомобильном производстве (диагностика двигателей, трансмиссий, шумоподавления салона), машиностроении (мониторинг турбин,micromachines, компрессоров), электронике (тестирование акустических систем, микрофонов, динамиков) и энергетике (диагностика ветряных турбин, гидрогенераторов). В автомобильном производстве модуль тестирует шумоподавление салона: NI PXI-4462 захватывает сигналы от микрофонов, размещенных в салоне, и анализирует спектр шумов при различных скоростях движения, позволяя инженерам оптимизировать конструкцию автомобиля. В аэрокосмической промышленности он проверяет исправность авиационных двигателей: измеряет вибрации и акустику на тестовой стенде, сравнивает данные с эталонными и выявляет дефекты в подшипниках или компрессоре. В энергетике NI PXI-4462 мониторит ветряные турбины: синхронно собирает данные о вибрациях лопастей и акустике генератора, анализирует износ компонентов и предупреждает о необходимости обслуживания.
Сравнение с конкурентами
По сравнению с аналогичными модулями PXI для акустики и вибраций от других брендов (например, Keysight M9214A, Tektronix PXIe-5122), NI PXI-4462 имеет несколько преимуществ. Во-первых, более высокое разрешение ADC (24 бит против 16–20 бит у конкурентов) – предпочтителен для измерения слабых сигналов с высокой точностью (например, вибрации на ранней стадии износа). Во-вторых, интеграция с экосистемой NI LabVIEW и специализированными библиотеками Sound and Vibration – предоставляет готовые инструменты для анализа, в то время как сторонние модули требуют написания собственного программного обеспечения или использования универсальных библиотек. В-третьих, поддержка сложной синхронизации через PXI Trigger Bus – позволяет легко комбинировать с другими модулями NI (температурными, токовыми) в единую систему тестирования. Недостатком по сравнению с Keysight M9214A является более низкая максимальная частота дискретизации (102,4 кГц против 256 кГц), но для большинства приложений в области акустики и вибраций (где основные частоты до 20 кГц) NI PXI-4462 является более точным и интегрированным решением.
Советы по выбору и предостережения
При выборе NI PXI-4462 необходимо учитывать тип тестируемого оборудования (акустика/вибрации), требуемую частоту дискретизации (до 102,4 кГц), количество каналов (4 входа + 2 выхода) и совместимость с шасси PXI (поддержка PXI Express). Для приложений с большим количеством каналов можно параллельно подключать несколько модулей или выбрать модель NI PXI-4463 с 8 входами. При установке NI PXI-4462 следует обеспечить правильное крепление в шасси PXI (без зазоров, чтобы избежать вибраций, искажающих сигналы), использовать щиткованные кабели для подключения сенсоров и избегать размещения рядом с силовыми компонентами (двигатели, трансформаторы) – чтобы снизить электромагнитные помехи. Перед эксплуатацией необходимо калибрировать модуль с использованием эталонного сигналгенератора и проверить правильность синхронизации с другими модулями PXI (при использовании в комплексных системах). Важно регулярно обновлять драйверы и программное обеспечение через официальный портал NI, а также не превышать допустимые уровни входного сигнала – это может привести к повреждению ADC и снижению точности измерений. Не рекомендуется использовать NI PXI-4462 в условиях температуры ниже 0 °C или выше +55 °C, а также в средах с высокой влажностью (>90% без конденсации) – это может привести к повреждению электроники и потере стабильности работы.
