Описание

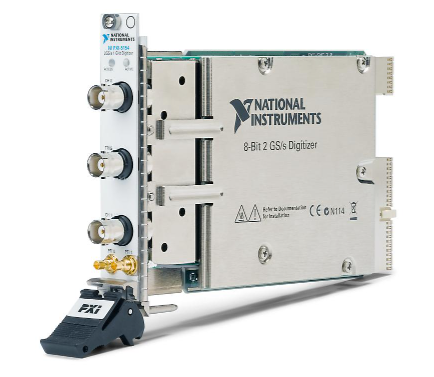

Описание продукта: NI PXI-5153

Параметры продукта

• Тип устройства: высокоскоростной модуль АЦП PXI (одноканальный) для захвата аналоговых сигналов
• Назначение: преобразование аналоговых сигналов в цифровые, обработка и передача данных в системы PLC и ПО автоматизации
• Частота выборки: до 1,25 ГС/с (гибко регулируемая)
• Разрядность АЦП: 14 бит
• Диапазон входных сигналов: ±1 В, ±2 В, ±5 В, ±10 В (конфигурируемый)
• Глубина памяти: 128 МБ на канал (для хранения длинных сигнальных последовательностей)
• Базовая частота полосы пропускания: 500 МГц (снижение шума при высоких частотах)
• Тип входа: дифференциальный/однополюсный (конфигурируемый)
• Интерфейсы для связи с PLC: PXIbus, Ethernet (TCP/IP), PXI Express
• Поддерживаемые протоколы: Modbus TCP, NI-DAQmx, SCPI, TCP/IP (для интеграции с PLC)
• Рабочая температура: 0 °C до +55 °C
• Класс защиты: IP20 (монтаж в шкафах PXI и автоматизации)
• Форм-фактор: PXI Express (3U), совместим с шкафами PXI и CompactPCI
• Управление: через ПО NI LabVIEW, LabWindows/CVI или команды PLC

  NI PXI-5153 обеспечивает полную совместимость с системами PLC ведущих производителей: Siemens S7, Allen-Bradley ControlLogix, Schneider Electric Modicon, Rockwell Automation CompactLogix, Omron Sysmac, Mitsubishi MELSEC, National Instruments CompactRIO.

Преимущества и особенности

• Высокая частота выборки (1,25 ГС/с) и широкая полоса пропускания позволяют NI PXI-5153 захватывать быстрые транзитные сигналы и высокочастотные помехи, передавая детальную информацию в PLC для анализа.
• Большая глубина памяти (128 МБ) позволяет хранить длинные сигнальные последовательности без перезаписи, упрощая ретроспективный анализ через PLC или специализированное ПО.
• Конфигурируемый диапазон входных сигналов и тип входа (дифференциальный/однополюсный) адаптируют NI PXI-5153 к разным типам датчиков и источников сигналов, расширяя область применения.
• Совместимость с ПО NI LabVIEW и стандартами PXI обеспечивает быструю разработку автоматизированных систем с синхронизацией с PLC и другими модулями PXI.
• Поддержка промышленных протоколов и многофункциональных интерфейсов упрощает интеграцию с различными системами PLC, обеспечивая двустороннюю коммуникацию для управления захватом и передачи данных.

Примеры применения в отраслях

• Электроника: тестирование высокоскоростных микросхем, печатных плат и коммуникационных устройств. NI PXI-5153 захватывает сигналы и передает обработанные данные в PLC, обеспечивая контроль параметров продукции на производстве.
• Автомобильная промышленность: испытания электрооборудования (инверторы, двигатели электроавтомобилей) и анализ шумов в трансмиссиях на тестовых стендах. Модуль синхронизируется с PLC для захвата сигналов в различных режимах работы.
• Аэрокосмика: лабораторные испытания бортовых электроник и систем управления ракетными двигателями. NI PXI-5153 захватывает сигналы в критические моменты испытаний, передавая данные в PLC для оценки надежности компонентов.
• Коммуникации: анализ высокоскоростных цифровых сигналов (5G, оптические связи) в исследовательских лабораториях и производственных линиях. Модуль обрабатывает сигналы и передает метрики качества в PLC для контроля процесса производства.

Сравнение с конкурентами

• В отличие от АЦП Keysight U5303A и Tektronix PXIe 5164, NI PXI-5153 предлагает лучшую совместимость с ПО NI LabVIEW и системами PLC через протокол Modbus TCP, упрощая интеграцию в автоматизированные комплексы.
• Конкурентные модели уступают по глубине памяти (128 МБ против 64–96 МБ) и гибкости конфигурации входных сигналов, ограничивая возможности при работе с разнотипными датчиками.
• Форм-фактор PXI Express обеспечивает более высокую скорость передачи данных между модулем и PLC, чем аналоги с интерфейсом PCIe.
• Нижняя стоимость владения за счет доступности локального сервиса и совместимости с существующими шкафами PXI делает NI PXI-5153 более экономичным выбором для масштабируемых систем.

Советы по выбору и предостережения

• Убедитесь, что частота выборки и диапазон входных сигналов NI PXI-5153 соответствуют требованиям ваших датчиков и типа анализируемых сигналов перед интеграцией с PLC.
• Для подключения к PLC используйте сертифицированные кабели Ethernet и интерфейсные адаптеры, чтобы обеспечить стабильность передачи данных при высоких скоростях.
• При монтаже в шкаф PXI обеспечьте достаточную вентиляцию (температура окружающей среды не должна превышать +55 °C) для предотвращения перегрева модуля.
• Используйте официальное ПО NI (LabVIEW, NI-DAQmx) для калибровки и настройки захвата сигналов, или команды PLC, соответствующие протоколу SCPI, чтобы не нарушить точность измерений.
• Синхронизируйте работу NI PXI-5153 с другими модулями PXI через PXIbus для обеспечения согласованности данных при передаче в PLC в сложных автоматизированных системах.
