Описание

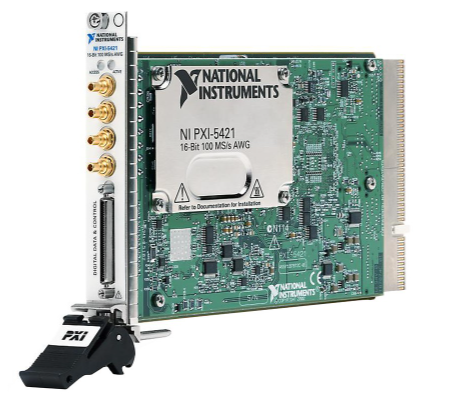

Описание продукта: NI PXI-5421 778697-02

Параметры продукта

• Тип устройства: модуль генератора аналоговых сигналов PXI (одноканальный)
• Назначение: синтез и передача аналоговых сигналов для тестирования и стимуляции оборудования, управление через системы PLC
• Частота генерации: до 250 МГц (спектр сигналов)
• Разрядность ЦАП: 16 бит (для высокого разрешения сигнала)
• Диапазон выходного сигнала: ±1 В, ±2 В, ±5 В, ±10 В (конфигурируемый)
• Уровень шума: ≤ -85 дБс/Гц (в полосе 1 кГц – 10 МГц)
• Генерируемые типы сигналов: синусоида, прямоугольный импульс, треугольный, пилс, произвольные волны (из файла)
• Глубина памяти для произвольных волн: 128 МБ (для хранения сложных сигнальных форм)
• Интерфейсы для связи с PLC: PXIbus, Ethernet (TCP/IP), PXI Express
• Поддерживаемые протоколы: Modbus TCP, NI-DAQmx, SCPI (для управления через PLC и ПО)
• Рабочая температура: 0 °C до +55 °C
• Класс защиты: IP20 (монтаж в шкафах PXI и автоматизации)
• Форм-фактор: PXI Express (3U), совместим с шкафами PXI и CompactPCI
• Управление: через ПО NI LabVIEW, LabWindows/CVI или команды PLC (SCPI, Modbus)

  NI PXI-5421 778697-02 обеспечивает полную совместимость с системами PLC ведущих производителей: Siemens S7, Allen-Bradley ControlLogix, Schneider Electric Modicon, Rockwell Automation CompactLogix, Omron Sysmac, Mitsubishi MELSEC, National Instruments CompactRIO.

Преимущества и особенности

• Высокая частота генерации (до 250 МГц) и широкий диапазон выходных сигналов позволяют NI PXI-5421 778697-02 синтезировать как низкочастотные управляющие сигналы, так и высокочастотные тестовые сигналы для различных типов оборудования.
• Большая глубина памяти и поддержка произвольных волн адаптируют NI PXI-5421 778697-02 к сложным тестовым сценариям, позволяя воспроизводить реальные сигнальные формы по командам PLC.
• Высокая разрядность ЦАП и низкий уровень шума гарантируют генерацию чистых, воспроизводимых сигналов, критических для точности тестов и согласования с данными PLC.
• Совместимость с ПО NI LabVIEW и стандартами PXI обеспечивает быструю разработку автоматизированных тестовых стендов с синхронизацией с PLC и другими модулями PXI.
• Поддержка промышленных протоколов и многофункциональных интерфейсов упрощает интеграцию с различными системами PLC, обеспечивая двустороннюю коммуникацию для настройки сигналов и контроля статуса.

Примеры применения в отраслях

• Электроника: тестирование радиоэлектронных устройств, микросхем и коммуникационных модулей. NI PXI-5421 778697-02 генерирует тестовые сигналы по командам PLC, проверяя работоспособность продукции и передавая результаты обратно в PLC.
• Автомобильная промышленность: испытания сенсоров автомобиля (радиар, камеры, системы управления двигателем) на тестовых стендах. Модуль синтезирует реальные дорожные и эксплуатационные сигналы, управляемые через PLC.
• Аэрокосмика: лабораторные испытания бортовых систем управления и коммуникаций ракет и спутников. NI PXI-5421 778697-02 воспроизводит сигналы космической среды, синхронизируясь с PLC для контроля испытательных циклов.
• Коммуникации: тестирование оборудования 5G, Wi-Fi и оптических коммуникаций на производственных линиях. Модуль генерирует высокоскоростные сигналы, а PLC контролирует качество передачи и регистрирует результаты.

Сравнение с конкурентами

• В отличие от генераторов сигналов Keysight E8267D и Tektronix AFG31000, NI PXI-5421 778697-02 имеет форму-фактор PXI Express, обеспечивая плотную интеграцию с системами PLC и другими модулями PXI в одном шкафу.
• Конкурентные модели уступают по глубина памяти (128 МБ против 64 МБ) и совместимости с ПО NI LabVIEW, что упрощает разработку автоматизированных систем с PLC.
• Лучшая поддержка промышленных протоколов (Modbus TCP) делает NI PXI-5421 778697-02 более удобным для интеграции в промышленные тестовые стенды, чем аналоги, ориентированные на лабораторное использование.
• Нижняя стоимость владения за счет доступности запчастей и сервиса, а также совместимости с существующими инфраструктурами PXI, снижает затраты на внедрение с PLC.

Советы по выбору и предостережения

• Убедитесь, что частота генерации и тип синтезируемых сигналов NI PXI-5421 778697-02 соответствуют требованиям вашего тестового оборудования и сценариев, согласованных с PLC.
• Для подключения к PLC используйте сертифицированные кабели Ethernet и интерфейсные адаптеры, чтобы обеспечить стабильность передачи команд и данных при высоких скоростях.
• При монтаже в шкаф PXI обеспечьте достаточную вентиляцию (температура окружающей среды не должна превышать +55 °C) для предотвращения перегрева модуля.
• Используйте официальное ПО NI для калибровки сигналов и создания библиотек произвольных волн, а для управления через PLC — стандартные команды SCPI или Modbus TCP, чтобы избежать несовместимости.
• Не превышайте максимальные параметры выходного сигнала (напряжение, мощность), чтобы предотвратить повреждение тестируемого оборудования и модуля, а также сохранить стабильность работы с PLC.
