Описание

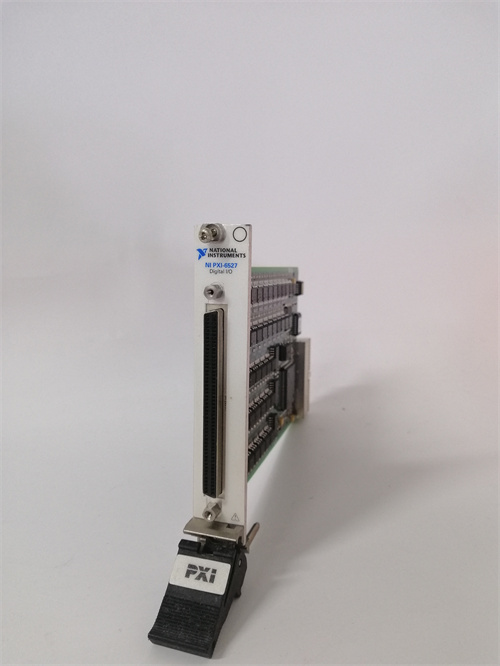

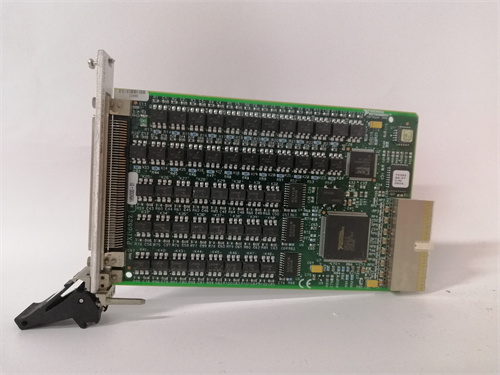

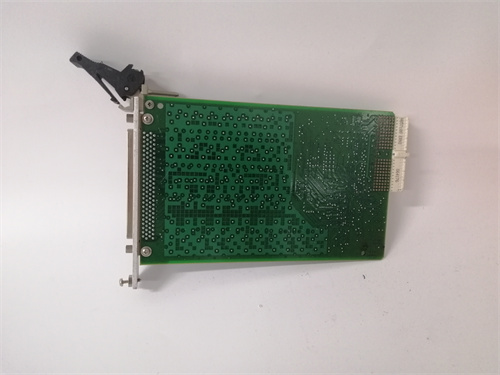

PXI-6527
Описание продукта
Цифровой модуль NI PXI-6527 — это специализированное устройство на платформе PXI, разработанное для обработки больших объемов цифровых сигналов с минимальной задержкой. Благодаря архитектуре PXI, NI PXI-6527 легко интегрируется с другими модулями NI (аналоговые, измерительные, коммуникационные) в единую систему автоматизации, что делает его универсальным решением для отраслей, где требуется сочетание тестирования и контроля (например, электроника, аэрокосмика). Модуль NI PXI-6527 поддерживает работу с программным обеспечением NI LabVIEW — это позволяет быстро создавать пользовательские приложения для конфигурации каналов, логирования данных и диагностики, без необходимости написания сложного низкоуровневого кода. При использовании NI PXI-6527 (по ссылке на продукт) пользователи получают гарантию высокой производительности и стабильности, характерных для продукции NI, включая устойчивость к электромагнитным помехам и точную синхронизацию с другими модулями PXI. Также NI PXI-6527 имеет компактную форму-фактор PXI, что экономит пространство в шасси и упрощает монтаж в лабораторных или промышленных условиях.
Параметры продукта
- Тип модуля: Цифровой модуль ввода/вывода (DIO) для платформы PXI
- Количество каналов: 96 цифровых каналов (конфигурируемых как вход или выход) — стандартная конфигурация NI PXI-6527
- Тип логики: TTL/CMOS (совместим с большинством цифровых устройств: микроконтроллеры, сенсоры, исполнительные механизмы)
- Напряжение логики:
- Уровень “1” (высокий): 2.4 В – 5.0 В
- Уровень “0” (низкий): 0 В – 0.8 В
- Максимальная скорость передачи: 10 Мбит/с (при одиночной передаче) или 1 Мбит/с (при параллельной работе всех каналов)
- Напряжение питания: Из шасси PXI (стандартное напряжение 5 В DC ±5%)
- Температурный диапазон эксплуатации: 0 °C до +55 °C (подходит для лабораторных условий и умеренных промышленных помещений)
- Уровень защиты: IP20 (для установки в закрытые шасси PXI с естественной или принудительной вентиляцией)
- Синхронизация: Поддержка синхронизации через PXI Trigger Bus и PXI Star Trigger — обеспечивает точную координацию с другими модулями PXI (например, аналоговыми модулями или измерительными картами)
Преимущества и особенности
- Большое количество каналов: 96 конфигурируемых каналов NI PXI-6527 позволяют управлять несколькими устройствами одновременно (например, в тестовых стендах для электроники), заменяя несколько мелких модулей и экономя место в шасси.
- Высокая скорость: Максимальная скорость 10 Мбит/с делает NI PXI-6527 подходящим для задач, где требуется быстрая реакция (например, тестирование скорости ответа микроконтроллеров или управление быстрыми конвейерами в электронной промышленности).
- Интеграция с LabVIEW: Полная совместимость с NI LabVIEW предоставляет готовые библиотеки и визуальные инструменты для настройки NI PXI-6527 — пользователи могут создавать интерфейсы для мониторинга каналов, логирования данных и генерации алертов за несколько часов.
- Синхронизация PXI: Поддержка PXI Trigger Bus и Star Trigger обеспечивает синхронизацию NI PXI-6527 с другими модулями PXI с точностью до микросекунд — это критично для задач, где требуется согласованная работа нескольких устройств (например, одновременно измерение аналоговых сигналов и контроль цифровых входов/выходов).
- Гибкая конфигурация: Каждый канал NI PXI-6527 можно независимо настроить как вход или выход через ПО — это позволяет адаптировать модуль к меняющимся задачам (например, переключение с тестирования компонентов на контроль производственного процесса).
Примеры применения в отраслях
- Электронная промышленность: В заводах по производству микросхем NI PXI-6527 используется в тестовых стендах для проверки функциональности готовых компонентов — он управляет подачей питания к микросхемам, считывает сигналы от их выводов и сравнивает результаты с эталонными, выявляя брак.
- Аэрокосмическая отрасль: В лабораториях разработки авиационных систем NI PXI-6527 синхронизируется с аналоговыми модулями PXI для тестирования бортовых электроник — он контролирует состояние датчиков положения и управляет исполнительными механизмами (например, небольшими моторами), а также логирует все данные для последующего анализа.
- Автомобильная промышленность (электроавтомобили): В тестах систем бортового управления электроавтомобилей NI PXI-6527 управляет сигналами от датчиков батареи (уровень заряда, температура) и контролирует работу вспомогательных систем (кондиционер, освещение), проверяя их работоспособность при различных режимах нагрузки.
- Лабораторное исследование: В научных лабораториях NI PXI-6527 используется для автоматизации экспериментов — например, управление открытием/закрытием клапанов в химических реакторах, считывание данных от датчиков температуры (через цифровые интерфейсы) и логирование результатов в реальном времени.
Сравнение с конкурентами
| Параметр | NI PXI-6527 | Конкурентный модуль (например, Keysight M9160A) |
|---|---|---|
| Количество каналов | 96 (конфигурируемых) | 64 (конфигурируемых) |
| Максимальная скорость | 10 Мбит/с | 5 Мбит/с |
| Совместимость с ПО | Полная с NI LabVIEW, LabWindows/CVI | Ограниченная (требует использования Keysight VEE) |
| Синхронизация | PXI Trigger Bus, Star Trigger (до мкс) | Внутренняя синхронизация (до мс) |
| Гарантийный срок | 3 года (стандарт для NI) | 2 года |
| Поддержка каналов | Независимая конфигурация каждого канала | Групповая конфигурация (по 8 каналов) |
Рекомендации по выбору
- Убедитесь, что вы используете шасси PXI — NI PXI-6527 разработан исключительно для платформы PXI и несовместим с другими стандартами (например, VMEbus или PCIe).
- Определите требуемое количество каналов и скорость: если вам нужно управлять 50+ устройств одновременно или работать с скоростью выше 5 Мбит/с, NI PXI-6527 будет предпочтительнее конкурентов с меньшим количеством каналов или более низкой скоростью.
- Оцените необходимость синхронизации: если ваша задача требует согласованной работы с другими измерительными или аналоговыми модулями, поддержка PXI Trigger Bus в NI PXI-6527 обеспечит нужную точность (подробности в документации по ссылке на продукт).
- Проверьте совместимость с ПО: если ваша команда работает в NI LabVIEW, NI PXI-6527 предоставит максимальную удобство в настройке; для других сред (например, Python) NI предлагает драйверы, но возможны ограничения в функционале.
Меры предосторожности
- Монтаж NI PXI-6527 должен выполняться только после отключения питания шасси PXI — это предотвращает короткое замыкание и повреждение контактов модуля или шасси.
- Не превышайте пределы напряжения логики (0 В – 5 В): подключение сигналов с напряжением выше 5 В может привести к выходу каналов NI PXI-6527 из строя и потере гарантии.
- При синхронизации с другими модулями PXI используйте только оригинальные кабели trigger от NI — некачественные кабели могут искажать сигналы синхронизации, приводя к ошибкам в данных.
- Регулярно обновляйте драйверы NI PXI-6527 до последней версии (доступные на сайте NI или по ссылке на продукт) — обновления исправляют ошибки и добавляют поддержку новых функций LabVIEW.
- Не эксплуатируйте модуль за пределами температурного диапазона (0 °C до +55 °C): перегрев может снизить скорость работы и срок службы NI PXI-6527, а переохлаждение — привести к конденсации влаги внутри модуля.
