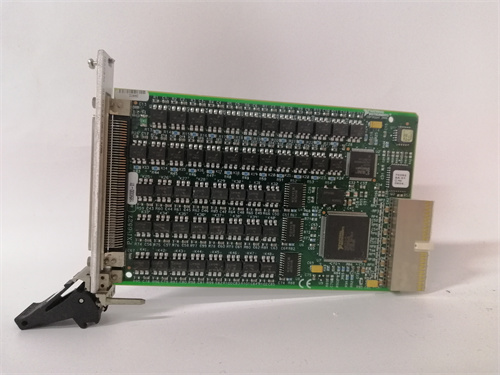

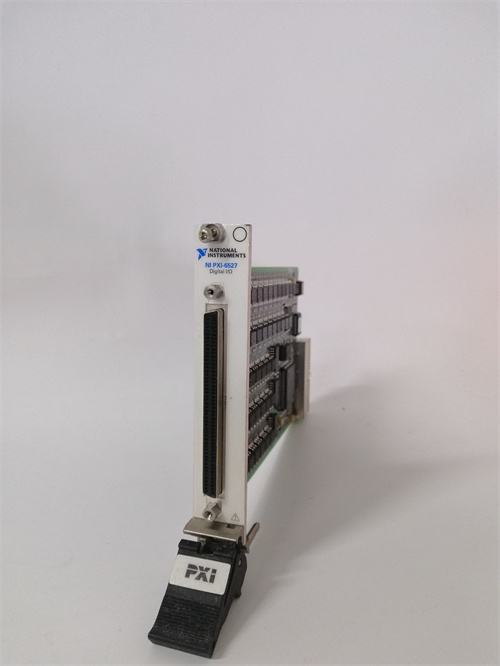

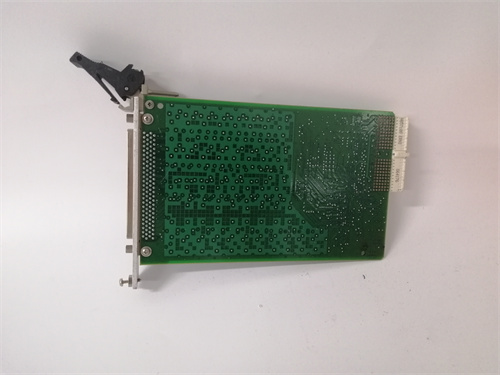

NI PXI-6527

Описание

Общая информация о продукте NI PXI-6527

Технические параметры NI PXI-6527

• Питание:
  • Тип питания: Поддерживает питание от шасси PXI — 5 В DC ±5% (для логики модуля) и 24 В DC ±10% (для силовых выходов, опционально);
  • Токовое потребление: ≤ 0,3 А (при 5 В DC) и ≤ 1,0 А (при 24 В DC, суммарный ток всех выходных каналов) — не влияет на общую нагрузку шасси PXI.
• Количество и тип каналов I/O:
  • Общее количество каналов: 32 дискретных канала, конфигурируемых как входы или выходы (портweise: 4 порта по 8 каналов);
  • Тип входов: Транзисторные (sinking/sourcing), поддерживают сигналы 5 В DC и 24 В DC — для сбора данных от кнопок, сенсоров proximity, контакторов;
  • Тип выходов: Транзисторные (sinking), максимальный ток на канал — 0,5 А RMS (при 24 В DC), суммарный ток на порт — 2 А RMS — для управления реле, лампами сигнализации, приводами низкой мощности;
  • Уровни логики: Входы — LVTTL (0–5 В DC) и 24 В DC; выходы — 5 В DC и 24 В DC (настраиваемые через ПО).
• Характеристики коммутации и синхронизации:
  • Время реакции (включение/отключение): ≤ 100 нс (для входов) и ≤ 200 нс (для выходов) — гарантирует высокоскоростную обработку сигналов в тестовых стендах;
  • Синхронизация: Поддержка сигналов PXI Trigger Bus и PXI Star Trigger — позволяет синхронизировать NI PXI-6527 с другими модулями PXI (например, модулями аналоговых входов) с точностью ≤ 10 нс;
  • Буферизация данных: Встроенный буфер 16 КБ на порт — предотвращает потерю данных при пиковых нагрузках (например, сборе 10 000 сигналов за секунду).
• Защита и надежность:
  • Защита от короткого замыкания: Каждый выходной канал оснащен ограничителем тока (до 0,6 А) — предотвращает перегрев транзисторов при коротком замыкании;
  • Защита от электромагнитных помех (EMC): Класс EN 61326-1 (категория 2) — устойчивость к помехам от лабораторного оборудования и сети электроснабжения;
  • Степень защиты корпуса: IP20 (для монтажа в шасси PXI);
  • Время между отказами (MTBF): ≥ 1,2 млн часов (при номинальных условиях, согласно данным NI).
• Температурный диапазон: Работает в диапазоне от 0 °C до +55 °C, с допустимым перепадом температуры ≤ 10 °C/час — адаптирован к условиям лабораторных помещений (влажность до 80% без конденсата).
• Механические параметры: Габариты 160 × 100 × 25 мм (ширина × высота × глубина) — соответствует стандарту PXI 3U, вес约 250 г, крепление в слоты шасси PXI через фиксирующие зажимы.

Преимущества и особенности NI PXI-6527

1. Высокоскоростная коммутация: Время реакции ≤ 100 нс для входов и ≤ 200 нс для выходов делает NI PXI-6527 идеальным для систем с жесткими временными требованиями — например, в линиях контроля качества печатных плат, где нужно проверять 100+ контактов платы за 1 мс, чтобы обеспечить производительность до 1000 плат в час.
2. Синхронизация с платформой PXI: Поддержка PXI Trigger Bus и Star Trigger позволяет NI PXI-6527 синхронизироваться с другими модулями PXI (например, модулями аналоговых входов NI PXI-6289) с точностью ≤ 10 нс. Это критически важно для тестовых стендов, где нужно одновременно собирать дискретные сигналы (состояние реле) и аналоговые данные (напряжение на контактах), чтобы коррелировать события.
3. Гибкая конфигурация каналов: 32 канала, конфигурируемые как входы или выходы портweise, позволяют NI PXI-6527 адаптироваться к разным задачам — например, в лабораторном эксперименте 16 каналов можно использовать для сбора данных от датчиков положения, а 16 — для управления приводами манипулятора, без необходимости покупки отдельных модулей.
4. Интеграция с ПО NI LabVIEW: NI PXI-6527 полностью поддерживается программным обеспечением NI LabVIEW (инструмент для графического программирования) и драйверами NI-DAQmx. Инженеры и лаборатные работники могут быстро создавать программы для сбора данных и управления выходами через блоковые диаграммы, без глубоких знаний низкоуровневых протоколов.
5. Устойчивость в лабораторных и промышленных условиях: Защита от короткого замыкания и электромагнитных помех делает NI PXI-6527 подходящим для эксплуатации как в чистых лабораторных условиях, так и в промышленных цехах (например, на стендах тестирования электроники автомобильной промышленности, где присутствуют помех от приводов конвейеров).

Примеры применения NI PXI-6527

• Электроника (линия контроля качества печатных плат): В заводах по производству печатных плат NI PXI-6527 используется для проверки электрической связи контактов платы — 32 канала модуля подключаются к тестовому探针，который замыкает контакты платы. NI PXI-6527 собирает сигналы о наличии связи (входы) и отправляет команды на перемещение探针 (выходы) с временем реакции ≤ 200 нс. Система проверяет 120 контактов за 0,5 мс, обеспечивая производительность 2000 плат в смену.
• Аэрокосмика (тестирование бортовых электроник): В предприятиях аэрокосмической отрасли NI PXI-6527 тестирует бортовые контроллеры — модуль отправляет дискретные команды (входы контроллера) и собирает ответные сигналы (выходы контроллера) с синхронизацией через PXI Star Trigger. При несовпадении ответа с эталоном NI PXI-6527 мгновенно отправляет сигнал об ошибке в систему логирования, позволяя инженерам выявить неисправность в компоненте.
• Медицинское оборудование (калибровка инфузоматов): В центрах калибровки медицинского оборудования NI PXI-6527 управляет процессом проверки инфузоматов (устройств для подачи лекарств) — модуль включает насос инфузомата (выход) и собирает сигналы от датчика滴落ений (вход). Система измеряет частоту滴落ений с точностью ±1 капля/мин, сравнивает с нормами и формирует отчет о калибровке.
• Научные исследования (физические эксперименты): В университетских лабораториях NI PXI-6527 мониторит состояние эксперимента по изучению сверхпроводимости — 16 каналов сборают сигналы от датчиков температуры (дискретные контакты “температура reached”) и 16 — управляют приводами криостата (охлаждение). Синхронизация с модулем аналоговых входов позволяет коррелировать дискретные события (включение охлаждения) с изменением электросопротивления образца.

  Подробные кейсы применения NI PXI-6527 с описанием конкретных проектов можно найти на [ссылке на NI PXI-6527].

Сравнение с конкурентами

Рекомендации по выбору и предостережения

Рекомендации по выбору

• Проверьте совместимость с шасси PXI: Прежде чем приобрести NI PXI-6527, убедитесь, что ваше шасси PXI поддерживает стандарт 3U и имеет достаточную мощность питания (≥ 5 В DC, 2 А) — несовместимое шасси может привести к нестабильной работе модуля. Информация о совместимости доступна в документации на [ссылке на NI PXI-6527] или через техническую поддержку NI.
• Определите требования к синхронизации: Если вам нужно синхронизировать NI PXI-6527 с другими модулями PXI (например, аналоговыми I/O), убедитесь, что шасси поддерживает PXI Star Trigger — это гарантирует синхронизацию с точностью ≤ 10 нс. Для простых задач без синхронизации можно использовать более экономичные модели без поддержки Star Trigger.
• Приобретайте оригинал: Для гарантии совместимости с ПО LabVIEW и доступа к обновлениям драйверов покупайте NI PXI-6527 только у авторизованных дилеров National Instruments — подделки имеют низкую скорость реакции (≥ 1 мс) и не поддерживают синхронизацию PXI, что может привести к ошибкам в тестировании.

Предостережения

• Не превышайте максимальный ток на выходы: Не подключайте к NI PXI-6527 исполнителей с током > 0,5 А на канал или > 2 А на порт — это приведет к перегреву транзисторов и выходу модуля из строя. Для мощных нагрузок (например, приводы > 0,5 А) используйте внешние силовые реле.
• Настройте уровни логики перед запуском: Через ПО NI-DAQmx настройте уровни логики входов/выходов (5 В DC или 24 В DC) под тип вашего оборудования — неправильная настройка (например, 24 В DC на вход, рассчитанный на 5 В DC) приведет к повреждению модуля или сенсора.
• Осуществляйте монтаж при отключенном питании: При установке NI PXI-6527 в шасси PXI обязательно отключите питание шасси — это предотвращает электроудар, короткое замыкание и повреждение контактов модуля.
• Регулярно обновляйте драйверы: Каждый квартал обновляйте драйверы NI-DAQmx через официальный сайт NI — обновления исправляют ошибки, улучшают стабильность работы и добавляют новые функции синхронизации, что гарантирует оптимальную производительность NI PXI-6527.
