NI PXI-6723

Описание

NI PXI-6723 — модуль аналогового вывода для платформы PXI

Здравствуйте. Как эксперт в области модульных систем сбора данных и управления, я представлю вам детальный обзор модуля аналогового вывода NI PXI-6723. Этот компонент является высокопроизводительным решением для задач генерации сигналов и управления в автоматизированных испытательных стендах и системах моделирования.

NI PXI-6723 — это модуль аналогового вывода (Analog Output Module) для платформы PXI (PCI eXtensions for Instrumentation) от National Instruments. Основная функция модуля NI PXI-6723 — генерация высокоточных аналоговых сигналов напряжения для управления внешними устройствами, такими как исполнительные механизмы, приводы, или для подачи тестовых сигналов на проверяемое оборудование. Модуль PXI-6723 обеспечивает стабильный и точный выходной сигнал, что критически важно для приложений, требующих программного управления уровнем напряжения с высоким разрешением и скоростью обновления. Это ключевой компонент для построения сложных автоматизированных измерительно-управляющих комплексов.

Описание продукта

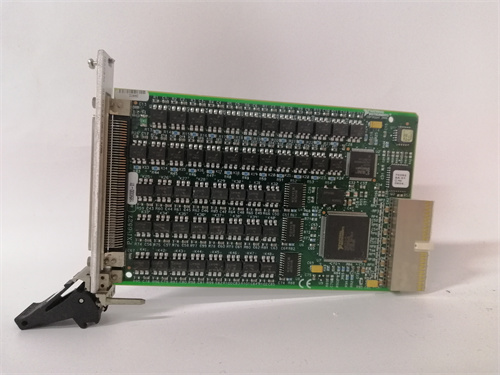

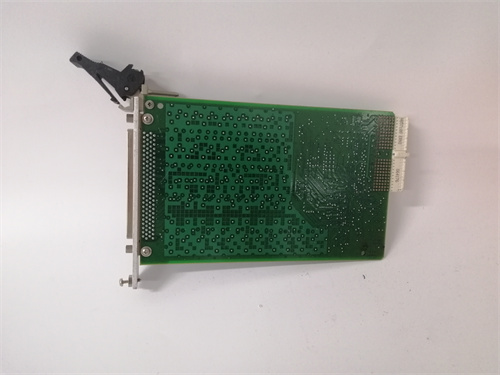

Модуль NI PXI-6723 представляет собой плату, устанавливаемую в слот шасси стандарта PXI. Он содержит несколько независимых каналов аналогового вывода, каждый из которых оснащен цифро-аналоговым преобразователем (ЦАП) высокого разрешения. Модуль NI PXI-6723 принимает цифровые команды от управляющего контроллера PXI (или от внешнего ПК через интерфейс шины) и преобразует их в точные аналоговые напряжения в заданном диапазоне. Благодаря архитектуре PXI, модуль PXI-6723 обеспечивает высокую скорость передачи данных и детерминированную производительность, что позволяет использовать его в системах реального времени (с помощью ОС реального времени NI LabVIEW Real-Time). Его часто применяют в связке с модулями аналогового и цифрового ввода для создания замкнутых контуров управления.

Параметры продукта

• Тип модуля: Модуль аналогового вывода напряжения (Analog Output Module).
• Количество каналов: 32 аналоговых выходных канала (типичная конфигурация для данной модели).
• Разрешение ЦАП: Высокое разрешение, например, 13 бит или 16 бит.
• Диапазон выходного напряжения: Стандартные промышленные диапазоны, например, 0..+10 В, ±10 В, 0..+5 В.
• Скорость обновления (Output Update Rate): Высокая скорость обновления выходного сигнала, может достигать сотен килосемплов в секунду (kS/s) на канал.
• Точность: Высокая статическая и динамическая точность.
• Совместимость: Платформа NI PXI и PXI Express (в зависимости от конкретной версии).
• Программное обеспечение: Управление через драйверы NI-DAQmx в средах разработки NI LabVIEW, LabWindows/CVI, C/C++, .NET и др.
• Синхронизация: Возможность синхронизации с другими модулями PXI (аналогового ввода, цифрового ввода/вывода, таймеров) через систему синхронизации PXI (шины Trigger Bus, Star Trigger).

Преимущества и особенности

• Высокая плотность каналов и производительность: Модуль NI PXI-6723 предлагает большое количество каналов в одном компактном модуле с высокой скоростью обновления, что идеально для сложных многоканальных систем управления.
• Высокая точность и стабильность: Качественные ЦАП и схемы обеспечения стабильности опорного напряжения гарантируют долговременную точность выходного сигнала, что необходимо для калибровочных и тестовых применений.
• Детерминированная работа в PXI: Интеграция в платформу PXI с шиной с четко определенной временной синхронизацией позволяет создавать высокоскоростные и предсказуемые системы управления с жесткими временными ограничениями.
• Гибкость программирования: Использование стандартных драйверов NI-DAQmx и среды LabVIEW значительно ускоряет разработку приложений для управления, автоматического тестирования (ATE) и моделирования.
• Масштабируемость и модульность: Легко комбинируется в одном шасси с другими модулями PXI (генераторами, мультиметрами, коммутаторами) для построения комплексных измерительно-управляющих стендов.

Примеры применения в различных областях

• Автоматическое тестовое оборудование (ATE): Подача управляющих и калибровочных сигналов на тестируемые печатные платы (PCB), блоки управления (ECU) в автомобильной или аэрокосмической промышленности.
• Управление исполнительными механизмами и приводами: Генерация аналоговых задающих сигналов (задание скорости, момента, положения) для сервоприводов, пропорциональных гидравлических клапанов или источников питания в робототехнике и автоматизированных производственных линиях.
• Моделирование в реальном времени (Hardware-in-the-Loop, HIL): Воспроизведение аналоговых сигналов датчиков (например, напряжения с потенциометрических датчиков положения) для тестирования контроллеров в лабораторных условиях.
• Научные исследования и разработка: Управление экспериментальными установками, где требуется программно-управляемое изменение напряжения с высокой точностью.

Сравнение с аналогами конкурентов

Модуль NI PXI-6723 конкурирует с модулями аналогового вывода других производителей платформ PXI/PXIe, таких как ADLINK, Pickering или Keysight. Его ключевые преимущества:

1. Глубокая интеграция с программным стеком NI: Максимальная производительность и простота разработки достигаются при использовании с NI-DAQmx и LabVIEW, что является стандартом де-факто во многих отраслях.
2. Надежность и качество калибровки: NI славится строгим контролем качества, длительной доступностью продукции и услугами метрологической калибровки.
3. Единая экосистема: Пользователь получает не просто модуль, а доступ к целой экосистеме: от драйверов и сред разработки до технической поддержки и сообщества.
4. Производительность и синхронизация: Модули NI PXI часто задают эталон по производительности и возможностям низкоуровневой синхронизации между десятками модулей в одной системе.

Рекомендации по выбору и меры предосторожности

1. Выбор шасси и контроллера PXI: Убедитесь, что шасси PXI имеет достаточно слотов и поддерживает необходимую пропускную способность шины. Контроллер должен иметь достаточную вычислительную мощность для формирования требуемого потока данных на PXI-6723.
2. Анализ требований к нагрузке: Проверьте, способны ли выходные каскады модуля NI PXI-6723 обеспечивать необходимый ток для вашей нагрузки. Для высокоимпедансных нагрузок (входы ПЛК, АЦП) это обычно не проблема, но для непосредственного управления катушками может потребоваться дополнительный усилитель.
3. Планирование системы заземления: Для обеспечения точности и подавления помех критически важно правильно спроектировать систему заземления всей PXI-системы и подключенных внешних устройств.
4. Использование экранированных кабелей: Для аналоговых выходных сигналов всегда используйте экранированные кабели и подключайте экран в соответствующей точке (обычно на стороне нагрузки) для минимизации наводок.
5. Программная архитектура: При работе в режиме реального времени (Real-Time) тщательно проектируйте программный цикл управления, чтобы он успевал обновлять все каналы модуля PXI-6723 с требуемой частотой.
