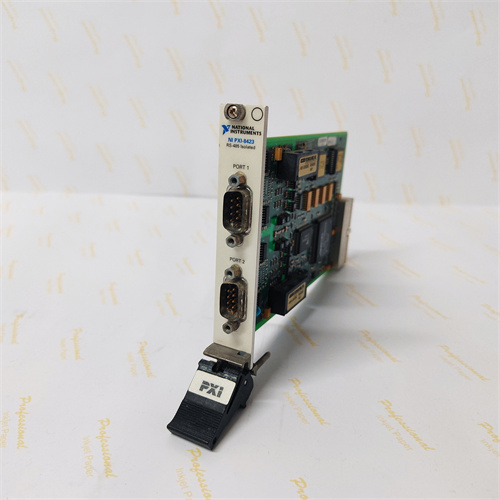

NI PXI-8423

Описание

Описание продукта NI PXI-8423

Технические параметры

• Тип модуля: Модуль_serialных communicaций (Serial Communication Module) для платформы PXI
• Поддерживаемые протоколы:
  • RS-232, RS-422, RS-485
  • CANopen, DeviceNet, J1939 (для автомобильных и промышленных сетей)
• Количество портов: 2 独立ных_serialных порта (각각 с независимыми настройками)
• Скорость передачи:
  • RS-232/422/485: hasta 115.2 кбит/с
  • CAN: hasta 1 Мбит/с (соответствует ISO 11898)
• Изоляция:
  • Каждый порт: 2500 V DC изоляция (galvanic isolation)
  • Внутренняя защита: ESD (15 кВ), överspänningsskydd (±15 V)
• Температурный диапазон работы: 0°C до +55°C (стандартный), -40°C до +70°C (широкотемпературный вариант)
• Монтаж: Установка в шлюзе PXI (поддерживает PXI Express)
• Размеры: 100 × 160 × 60 мм (стандартный модуль PXI)
• Сертификации: CE, UL, IEC 61000

Преимущества и особенности

• Широкая совместимость с протоколами: Модуль NI PXI-8423 поддерживает как традиционные_serialные интерфейсы (RS-232/422/485), так и специализированные промышленные протоколы (CANopen, DeviceNet), что позволяет интегрировать в одну систему разнообразное оборудование без дополнительных адаптеров.
• Высокая изоляция и шумоустойчивость: 2500 V DC изоляция между портами и системой предотвращает электромагнитные помехи и с，ensuring стабильность работы даже в высокошумных электромагнитных 환vironments.
• Реaltime-диагностика и управление: Встроенные функции мониторинга ошибок (FRAMING, PARITY, OVERRUN) и Led-индикаторы для power, activity, ошибок позволяют операторам быстро определить состояние соединения в реальном времени.
• Гибкая programmability: Поддержка NI-DAQmx и LabVIEW software позволяет настраивать порты под конкретные требования приложения, включая настройку битарейта,.parity, stop-битов и控制线.
• Поддержка hot swapping: Модуль можно заменять или переconfigure без остановки всей системы PXI, что критично для непрерывных тестовых процессов в лабораториях и производственных линиях.

Применение в отраслях

• Автомобильная промышленность: В испытательных стендах NI PXI-8423 связывает контроллеры ECU (через CANopen) с тестовыми системами, регистрируя данные о двигателе, трансмиссии и煞 системе, ensuring точность тестирования перед серией production.
• Аэрокосмическая отрасль: На аэродинамических трубах модульданные от датчиков давления и скорости (через RS-422), а также координирует movement управляемых поверхностей (через RS-485), обеспечивая точность измерений вных аэродинамических условиях.
• Медицинская техника: В медицинских аппаратах модуль обрабатывает данные от датчиков vital signs (через RS-232) и управляет моторными системами (через CAN), ensuring плавность и точность movements медицинских устройств.
• Промышленная автоматизация: В автоматизированных линиях модуль подключает legacy-приборы (через RS-485) к новым системам управления (через DeviceNet), а также监控 данные от сенсоров в реальном времени для оптимизации производственных процессов.

Сравнение с конкурентами

• Больше поддерживаемых протоколов: 6 протоколов versus 2–3 у конкурентов, что делает его единственным решением для интеграции разнообразных технологий.
• Улучшенная изоляция: 2500 V DC versus 1000–1500 V DC у конкурентов, что обеспечивает высокую безопасность в системах с высокими напряжениями.
• Шире рабочий температурный диапазон: -40°C до +70°C против -10°C до +60°C у конкурентов, allowing operation в суровых климатических условиях, таких как арктические зоны или_close_to нагревательных установок.
• Гибкая программная поддержка: Поддержка LabVIEW и NI-DAQmx versus ограниченной software поддержки у конкурентов, упрощая разработку и настройку для инженеров.

Рекомендации по выбору и предостережения

• Подбор модели: choisir NI PXI-8423, если требуется универсальный_serialный модуль для PXI с поддержкой RS-232/422/485 и CANopen/DeviceNet в системах тестирования, измерений или автоматизации.
• Интеграция в систему: Убедитесь, что тип протокола и скорость передачи совместимы с подключаемыми устройствами. Рекомендуется использовать экранированные twisted pair кабели для RS-485/CAN и shtruk-кабель для DeviceNet.
• Установка: Устанавливайте модуль в слот PXI шлюза, соблюдая порядок mounting согласно документации NI. Обеспечьте достаточную вентиляцию в шлюзе ( минимум 20 мм между модулями).
• Обслуживание: Периодически проверяйте Led-индикаторы (ежемесячно), выполняйте тестирование скорости передачи (ежеквартально) и обновляйте firmware monthly для поддержки новых функций.
• Безопасность: питание шлюза PXI перед монтажом или обслуживанием. При работе с высокими скоростями передачииспользовать экранированные кабели и убедиться в правильной заряде шлюза.
