Описание продукта

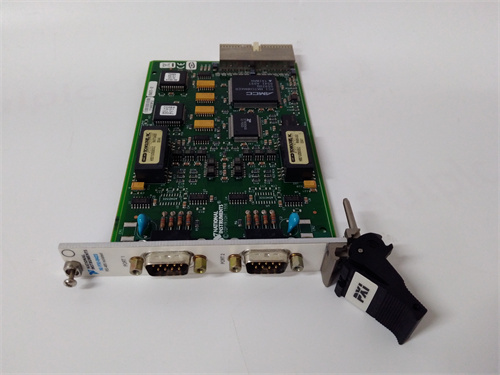

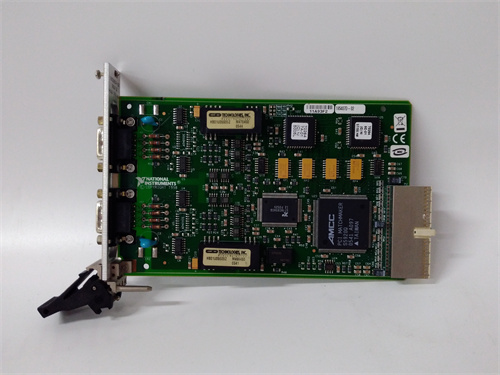

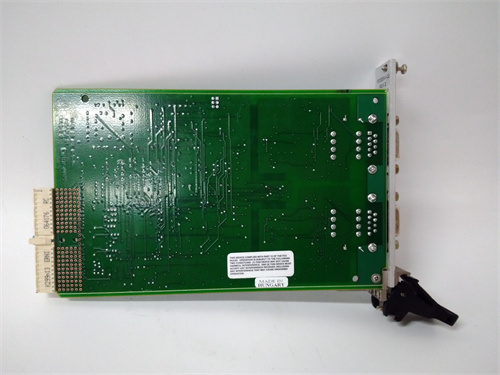

NI PXI-8423 — это модуль с 4 независимыми портами сериального интерфейса, разработанный для интеграции в платформу PXI (PCI eXtensions for Instrumentation) — стандартизированную архитектуру для систем автоматизированного тестирования и контроля. Основная задача NI PXI-8423 — обеспечить высокоскоростную и стабильную передачу данных между контроллером PXI и устройствами с интерфейсами RS-232, RS-422 или RS-485 (например, датчики, промышленные контроллеры, измерительные приборы), что критично для приложений, где требуется синхронное сборе данных от нескольких устройств одновременно.
Благодаря поддержке широкого диапазона скоростей передачи (от 300 бод до 921.6 кбит/с) и протоколов с ошибкой коррекции (например, parity check, stop bits), NI PXI-8423 гарантирует целостность данных даже в условиях электромагнитных помех, характерных для промышленных лабораторий или производственных площадок. NI PXI-8423 также поддерживает режимы полудуплекс (RS-485) и полнодуплекс (RS-422), что позволяет адаптировать модуль под конкретные требования оборудования — например, подключать длинные линии связи (до 1200 м для RS-485) или устройства с двусторонней передачей данных.
Особенно важна роль NI PXI-8423 в системах автоматизированного тестирования — например, при проверке электроники автомобилей (контроль ECU через RS-232), тестировании телекоммуникационного оборудования (настройка модемов через RS-485) или мониторинге промышленных датчиков (сбор данных через RS-422). NI PXI-8423 полностью интегрируется с программным обеспечением NI LabVIEW и NI-VISA — это позволяет инженерам быстро разрабатывать приложения для контроля интерфейсов, без необходимости низкоуровневого программирования драйверов.
Каждый NI PXI-8423 проходит строгие тесты на соответствие стандартам NI и IEEE, включая проверку на стабильность работы в широком диапазоне температур и устойчивость к ЭМП. Дополнительным преимуществом NI PXI-8423 является компактный дизайн (стандартная ширина слота PXI) — модуль легко встраивается в шасси PXI вместе с другими модулями (например, аналоговыми входами NI PXI-6259 или цифровыми выходами NI PXI-6509), формируя единую систему тестирования.
NI PXI-8423 также имеет встроенные функции диагностики: через LabVIEW можно отслеживать состояние каждого порта (наличие связи, ошибки передачи, уровень сигнала) и получать уведомления о неисправностях, что ускоряет поиск проблем (например, обрыв кабеля или неисправность периферийного устройства). Это делает NI PXI-8423 удобным для долгосрочных проектов, где требуется минимальное время простоя системы.
Технические параметры
- Тип модуля: Модуль сериальных интерфейсов для платформы PXI
- Количество портов: 4 независими порта (поддерживают RS-232, RS-422, RS-485)
- Характеристики передачи данных:
- Скорость передачи: 300 бод – 921.6 кбит/с
- Бит данных: 5–8 бит (настраиваемые)
- Бит стоп: 1, 1.5 или 2 бита (настраиваемые)
- Контроль четности: None, Odd, Even, Mark, Space
- Режимы работы интерфейсов:
- RS-232: Полнодуплекс, максимальная длина кабеля 15 м
- RS-422: Полнодуплекс, максимальная длина кабеля 1200 м
- RS-485: Полудуплекс, максимальная длина кабеля 1200 м, поддержка до 32 устройств на линии
- Электрические характеристики:
- Питание: От шасси PXI (5 В DC, текущий расход ≤ 250 мА)
- Изоляция: Опциональная оптическая изоляция (по запросу) для защиты от перепадов напряжения
- Совместимость с ПО:
- NI LabVIEW, NI LabWindows/CVI, NI-VISA
- Поддерживает языки программирования: C/C++, C#, Python (через NI-VISA API)
- Рабочие условия:
- Температура: 0 °C до +55 °C
- Влажность: 5% – 95% (без конденсации)
- Уровень защиты (IP): IP20 (для монтажа в шасси PXI)
- Сертификации: CE, UL 61010-1, CSA C22.2 No. 61010-1
- Совместимость: Шасси PXI (3U форм-фактор), контроллеры PXI NI (например, NI PXIe-8880), периферия с RS-232/422/485.
Преимущества и особенности
- Много Портов и Гибкость: 4 независимых порта и поддержка трех типов интерфейсов (RS-232/422/485) позволяют NI PXI-8423 подключать несколько устройств одновременно, экономя слоты в шасси PXI и снижая стоимость системы.
- Высокая Скорость и Стабильность: Скорость передачи до 921.6 кбит/с и встроенные механизмы контроля ошибок гарантируют быструю и надежную связь, даже в условиях электромагнитных помех.
- Интеграция с Экосистемой NI: Полная совместимость с LabVIEW, LabWindows/CVI и NI-VISA упрощает разработку приложений — инженеры могут использовать готовые блоки для управления интерфейсами, без необходимости программирования драйверов с нуля.
- Длинные Линии Связи: Поддержка RS-422/485 позволяет использовать NI PXI-8423 для подключения устройств на расстоянии до 1200 м, что актуально для промышленных площадок или распределенных систем тестирования.
- Опциональная Изоляция: Возможность добавления оптической изоляции защищает модуль и шасси PXI от перепадов напряжения на линии связи, предотвращая повреждение оборудования.
Примеры применения в отраслях
- Автомобильная Отрасль: В лабораториях тестирования электроники автомобилей NI PXI-8423 подключается к блокам управления двигателем (ECU) через RS-232, собирая данные о температуре двигателя, скорости и расходе топлива. Модуль синхронно передаёт данные в контроллер PXI, где LabVIEW обрабатывает их и генерирует отчёты о производительности ECU.
- Телекоммуникации: При тестировании сетевого оборудования (например, маршрутизаторов или модемов) NI PXI-8423 использует порт RS-485 для настройки параметров устройств и сбора данных о скорости передачи. Это позволяет автоматизировать процесс тестирования и снизить влияние человеческого фактора.
- Промышленный Контроль: В системах мониторинга температуры и давления в химических реакторах NI PXI-8423 подключается к датчикам с RS-422, собирая данные в реальном времени. LabVIEW-приложение анализирует параметры и отправляет команды на регулирующие клапаны, поддерживая оптимальные условия реакции.
- Научные Исследования: В физических лабораториях NI PXI-8423 используется для связи с измерительными приборами (например, осциллографами, мультиметрами) через RS-232, синхронизируя сбор данных от нескольких устройств при экспериментах.
Сравнение с конкурентами
Сравним NI PXI-8423 с аналогичными модулями сериальных интерфейсов для PXI — Keysight M9290A и Advantech PCIE-1620:
| Параметр | NI PXI-8423 | Keysight M9290A | Advantech PCIE-1620 |
|---|---|---|---|
| Количество портов | 4 | 2 | 4 |
| Поддерживаемые интерфейсы | RS-232/422/485 | RS-232/422 | RS-232/422/485 |
| Максимальная скорость | 921.6 кбит/с | 921.6 кбит/с | 115.2 кбит/с |
| Совместимость с ПО | LabVIEW, LabWindows/CVI, NI-VISA | Keysight VEE, MATLAB | Advantech SDK, C/C++ |
| Опциональная изоляция | Да | Нет | Да |
| Цена (примерная) | Средняя | Высокая | Средняя |
Преимущество NI PXI-8423 — это большее количество портов, поддержка RS-485 (отсутствует у Keysight M9290A) и интеграция с экосистемой LabVIEW, что критично для инженеров, работающих с автоматизированным тестированием. Кроме того, NI PXI-8423 имеет более высокую максимальную скорость, чем Advantech PCIE-1620, что делает его предпочтительным для приложений с требованием быстрой передачи данных.
Рекомендации по выбору
- Выбирайте NI PXI-8423, если используете платформу PXI и работаете с LabVIEW — модуль гарантирует идеальную совместимость и упрощает разработку приложений через готовые API.
- Остановитесь на NI PXI-8423, если нужно подключить 3+ устройства с RS-232/422/485 — 4 порта позволяют избежать покупки дополнительных модулей и экономить слоты в шасси PXI.
- Учтите требования к длине связи: если устройства находятся на расстоянии >15 м (лимит RS-232), NI PXI-8423 с поддержкой RS-422/485 (до 1200 м) подходит лучше, чем модули, ограниченные RS-232.
- Для приложений с высокими требованиями к защите (например, промышленные сети с перепадами напряжения) выберите NI PXI-8423 с опциональной оптической изоляцией — это предотвратит повреждение шасси PXI.
Меры предосторожности
- Проверка Совместимости Шасси: Убедитесь, что NI PXI-8423 монтируется в шасси PXI с 3U форм-фактором — монтаж в несовместимые шасси (например, PXIe-1085) может привести к повреждению модуля или шасси.
- Подключение Кабелей: Используйте только экранированные кабели для RS-422/485 — это уменьшает электромагнитные помехи и сохраняет целостность данных. Для RS-232 используйте кабели длиной не более 15 м.
- Настройка Параметров: Перед началом работы настройте параметры интерфейса (скорость, бит данных, контроль четности) через NI-VISA — несоответствие параметров модуля и периферии приведет к ошибкам передачи.
- Обновление Драйверов: Регулярно обновляйте драйверы NI PXI-8423 через NI Package Manager — обновления исправляют ошибки и улучшают совместимость с новыми версиями LabVIEW.
- Охлаждение: В условиях температуры > 45 °C обеспечьте принудительную охлаждение шасси PXI — перегрев снизит стабильность работы модуля и срок службы.
