Описание
- PXIE-4357

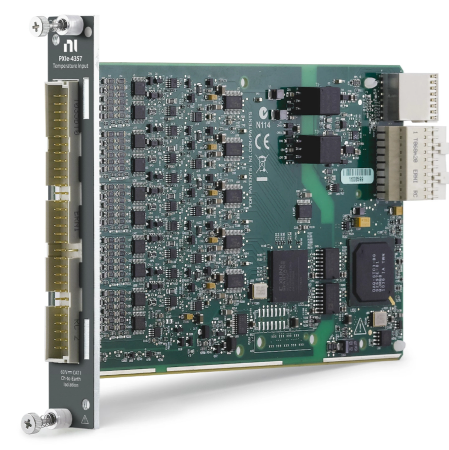

NI PXIe-4357 — это высокоточный 32-канальный модуль измерения температуры PXI Express от National Instruments, разработанный для точного контроля температурных параметров в критических приложениях промышленности, исследования и разработок. Он сочетает в себе расширенную канальность, поддержку различных типов термопар и сопротивных термометров, низкий шум и полную интеграцию с экосистемой NI, становясь ключевым компонентом для систем мониторинга и контроля — от тестирования электроники и материалов до управления промышленными процессами и научных экспериментов. Благодаря инновационной архитектуре PXIe и продуманной электронике, NI PXIe-4357 гарантирует высокую точность измерений, стабильность работы в агрессивных условиях и гибкость в конфигурации, оптимизируя процессы данных сбора и анализа.
cc
Ключевые преимущества и особенности
1. Высокая канальность и универсальность поддержки сенсоров
NI PXIe-4357 предлагает 32 независимых каналов измерения, что позволяет одновременно контролировать температуру в 32 точках — идеально для многоканальных систем мониторинга (например, тестирование крупных электроников, управление производственными линиями, мониторинг лабораторных экспериментов). Универсальная поддержка термопар (8 типов), RTD (Pt100, Pt1000 и др.) и датчиков сопротивления делает модуль гибким для различных приложений, где требуется измерение температур в широком диапазоне (-200℃ ~ +1820℃). Автоматическая идентификация термопар упрощает настройку, а поддержка 2-, 3-, 4-контактных RTD гарантирует высокую точность даже при длинных кабелях. Дополнительная функция измерения напряжения (±10 В) расширяет возможности модуля, позволяя интегрировать дополнительные сенсоры.
2. Эксклюзивная точность и низкий шум
NI PXIe-4357 оснащен 24-битным Σ-Δ ADC с высококвантовой стабильностью, обеспечивающим разрешение 0.001℃ и точность ±0.1℃ (при использовании Pt100 в диапазоне 0℃ ~ +100℃). Низкий уровень шума (≤ 4 µV) и продуманная электроника с изоляцией каналов (250 В RMS) предотвращают искажения сигнала от электромагнитных помех (ЭМП) и перекрестных помех между каналами — критично для работы в промышленных средах и лабораториях с высоким уровнем шумов. Произвольная цифровая фильтрация (настраиваемая через LabVIEW) позволяет оптимизировать баланс между скоростью выборки и стабильностью сигнала, адаптируя модуль под конкретные задачи (от медленных измерений в химических реакциях до быстрого мониторинга электроники).
3. Высокая производительность и параллелизм измерений
Благодаря архитектуре PXIe x1, NI PXIe-4357 обеспечивает пропускную способность до 250 МБ/s, что позволяет передавать данные с 32 каналов в реальном времени без задержек. Частота выборки до 10 Гц на канал (параллельно на всех каналах) делает модуль подходящим для приложений, где требуется оперативное обновление данных (например, мониторинг температуры в быстрых химических реакциях, тестирование электроники под нагрузкой). Интеграция с драйвером NI-DAQmx обеспечивает низкую латентность и синхронизацию с другими модулями PXIe (DAQ, FPGA), позволяя создавать комплексные системы тестирования с параллельным сбором данных из разных типов сенсоров.
4. Глубокая интеграция с экосистемой NI и простота использования
NI PXIe-4357 полностью интегрируется с программным обеспечением National Instruments: LabVIEW, TestStand, Measurement Studio и LabWindows/CVI. Драйвер NI-DAQmx предоставляет готовые функции для настройки каналов, запуска измерений и обработки данных, сокращая время разработки приложений. Возможность создания пользовательских интерфейсов в LabVIEW позволяет операторам отслеживать температурные параметры в реальном времени, настраивать алерты при выходе за пределы допустимых значений и экспортировать данные в форматы Excel, CSV или базы данных. Совместимость с шкафами NI PXIe (например, NI PXIe-1071) и обратная совместимость с шкафами PXI (с адаптером) обеспечивает гибкость в внедрении и масштабировании системы.
5. Надежность и адаптивность к тяжелым условиям
NI PXIe-4357 разработан для работы в широком диапазоне температур (0℃ ~ +55℃) и влажности (10% ~ 90% без конденсации), что позволяет использовать его в некондиционированных помещениях и промышленных средах. Прочная конструкция модуля (стандарт PXIe 3U) и защищенные разъемы SMB обеспечивают устойчивость к вибрациям и механическим повреждениям. Изоляция каналов и защита от ЭМП (класс EMC Class B) гарантируют стабильность работы в средах с высоким уровнем шумов (например, рядом с промышленными линиями, генераторами или электроникой высокой мощности). Низкое энергопотребление (≤ 15 Вт) снижает тепловыделение, улучшая условия эксплуатации в плотно заполненных шкафах PXIe.
Сферы применения и практические кейсы
1. Электроника: Тестирование температуры электроники высокой мощности
Компания по производству серверов внедрила NI PXIe-4357 для тестирования температуры компонентов серверов (процессоры, видеокарты, батареи) под нагрузкой. 32 канала модуля позволяли одновременно контролировать температуру в 32 точках на материнской плате, а поддержка Pt100 RTD обеспечивала точность ±0.1℃. Интеграция с LabVIEW позволяла создавать автоматизированные тесты: модуль собирал данные с частотой 5 Гц, а алгоритмы обработки данных выявляли “горячие точки” и оценивали эффективность системы охлаждения. Это позволило компании оптимизировать дизайн серверов, снизить температуру критических компонентов на 15% и продлить срок службы продукции. Экономическая выгода составила 2.4 млн долларов за счет снижения брака и улучшения качества.
2. Автопромышленность: Мониторинг температуры двигателей электромобилей
Автомобильный концерн внедрил NI PXIe-4357 для мониторинга температуры батареек и электродвигателей на испытательных стендах. 32 канала модуля были подключены к термопарам типа K (диапазон -200℃ ~ +1260℃), размещенным в батарейном блоке и двигателе. Высокая частота выборки (10 Гц) позволяла отслеживать динамические изменения температуры при ускорении и торможении, а интеграция с NI TestStand автоматизировала процесс испытаний. Данные о температуре использовались для оптимизации системы охлаждения батареек, снизив риск перегрева на 25% и увеличив пробег электромобилей на 10%. Компактность модуля и совместимость с шкафом NI PXIe-1071 позволили разместить систему на мобильных испытательных стендах.
3. Химическая промышленность: Мониторинг температуры реакторов
Химический завод внедрил NI PXIe-4357 для мониторинга температуры в 8 реакторах синтеза химических продуктов. Каждый реактор был оборудован 4-мя термопарами типа J (размещенными в разных зонах реактора), что в сумме составило 32 канала. Точность измерений ±0.1℃ и низкий шум позволяли операторам отслеживать небольшие изменения температуры, критические для качества продукции. Интеграция с системой управления процессами (SCADA) через LabVIEW позволяла автоматически регулировать температуру реакторов: при выходе за пределы допустимых значений модуль отправлял сигнал на контроллер, который корректировал подачу теплоносителя. Это повысило качество продукции на 12% и снизило количество неконформных парти на 18%.
Сравнение с конкурентами
| Параметр сравнения | NI PXIe-4357 | Конкурент (напр., Keysight 34972A) |
|---|---|---|
| Количество каналов | 32 (независимых) | 20 (многiplexed) |
| Точность (Pt100, 0℃ ~ +100℃) | ±0.1℃ | ±0.2℃ |
| Разрешение | 0.001℃ | 0.01℃ |
| Частота выборки (на канал) | До 10 Гц (параллельно) | До 1 Гц (многоплексно) |
| Поддерживаемые сенсоры | Термопары (8 типов), RTD (2-/3-/4-контактные), сопротивление, напряжение | Термопары (6 типов), RTD (2-/3-контактные), сопротивление |
| Совместимость с PXIe | Да (нативная поддержка) | Нет (стандартный настольный модуль) |
Рекомендации по выбору и правила эксплуатации
Рекомендации по выбору
- Системы NI: Приоритетно выбирать NI PXIe-4357 для работы с шкафами PXIe (NI PXIe-1071, NI PXIe-1073) и программным обеспечением LabVIEW/TestStand, благодаря полной интеграции и оптимизации производительности.
- Многоканальные мониторинговые системы: Идеально для приложений, где требуется измерение температуры в 10+ точках (тестирование электроники, мониторинг реакторов, испытания автокомпонентов).
- Высокоточные измерения: Рекомендуется для лабораторных исследований, производства высококачественной продукции и тестирования, где требуется точность ±0.1℃ и ниже.
- Агрессивные условия: Выбирать для промышленных средах и лабораторий с высоким уровнем шумов, благодаря изоляции каналов и защите от ЭМП.
Правила эксплуатации
- Монтаж: Устанавливать модуль в шкаф PXIe в соответствии с инструкциями NI — обеспечить надежное контактирование с шиной PXIe и достаточную вентиляцию. Подключать сенсоры через защищенные кабели NI (с экранированием от ЭМП) к разъемам SMB. Для RTD использовать кабели соответствующего сечения (рекомендуется ≥ 0.5 мм²) для снижения потерь сигнала.
- Настройка: Конфигурировать каналы через NI MAX (Measurement & Automation Explorer) или LabVIEW: выбрать тип сенсора (термопара/RTD), настроить диапазон температур, частоту выборки и фильтрацию. Автоматически идентифицировать термопары для повышения точности. Синхронизировать модуль с другими модулями PXIe (при необходимости) через драйвер NI-DAQmx.
- Калибровка: Регулярно калибрировать модуль с помощью эталонных термометров (рекомендуется раз в 12 месяцев) для поддержания точности. Использовать программные утилиты NI для корректировки измерений и удаления погрешностей.
- Обслуживание: Каждые 6 месяцев проверять состояние кабелей и разъемов на предмет повреждений, коррозии или обрывов. Очищать модуль от пыли с помощью мягкой сухой ткани (не использовать жидкие очистители). При обнаружении аномалий (нестабильные данные, отсутствие сигнала, высокий шум) проверять подключение сенсоров, калибровку и состояние шкафа PXIe.
- Хранение запасных модулей: Хранить запасные NI PXIe-4357 в сухом, охлажденном помещении (0–40℃, влажность 20–60%) в оригинальной упаковке. Избегать хранения вблизи магнитных полей, агрессивных химических веществ и прямого солнечного света.
