Описание

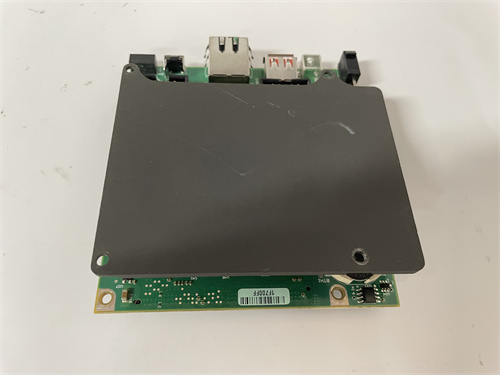

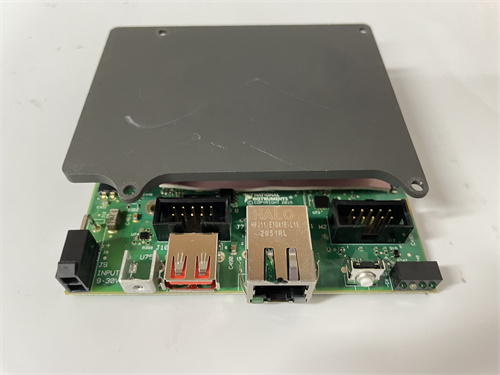

Общие сведения о продукте NI SBRIO-9627
Первым ключевым компонентом в сфере промышленной автоматики, прототипирования и контроля в реальном времени является NI SBRIO-9627 — оригинальный интегрированный контроллер (Single-Board RIO) бренда National Instruments (NI), специализирующийся на гибких решениях для лабораторных исследований, мелкосерийного производства и систем с требованием быстрой обработки данных. Ссылка на продукт NI SBRIO-9627 предоставляет доступ к детальной технической документации, включая сертификаты соответствия стандартам IEC 61010-1 (безопасность измерительного оборудования) и руководства по программированию через NI LabVIEW — это критически важно для инженеров при создании систем управления роботами, мониторинга экспериментальных установок или автоматизации тестовых стендов, где требуется сочетание высокопроизводительного процессора, программно-конфигурируемой логики (FPGA) и встроенных интерфейсов. Компонент NI SBRIO-9627 разработан для работы в умеренных промышленных условиях (перепады температуры, низкие вибрации), поэтому он обеспечивает стабильную работу как в лабораторных, так и в небольших производственных цехах.
Технические параметры NI SBRIO-9627
NI SBRIO-9627 имеет технические характеристики, адаптированные к требованиям интегрированного контроля в реальном времени:
- Архитектура контроллера:
- Процессор: Dual-core ARM Cortex-A9 (1 ГГц) — обеспечивает обработку сложных алгоритмов (например, регуляция положения робота, анализ сигналов) и управление операционной системой Linux Real-Time или NI RTOS.
- FPGA: Xilinx Zynq-7020 (28 нм техпроцесс) — 85 000 логических ячеек, поддерживает программную реализацию цифровых фильтров, таймеров и интерфейсов в реальном времени (задержка ≤ 1 мкс), критически важно для синхронизации нескольких устройств у NI SBRIO-9627.
- Память и хранилище:
- Оперативная память: 1 ГБ DDR3 (для процессора) + 256 МБ DDR3 (для FPGA) — гарантирует быстрый доступ к данным при параллельной работе процессора и FPGA.
- Встроенное хранилище: 8 ГБ eMMC флеш-память (для ОС и приложений) + слот для microSD карты (до 256 ГБ) — позволяет хранить логи данных, конфигурации и программы LabVIEW.
- Встроенные интерфейсы и I/O:
- Аналоговые входы: 4 канала, 12-битное разрешение, диапазон ±10 В — для подключения датчиков температуры, напряжения или вибрации.
- Аналоговые выходы: 2 канала, 12-битное разрешение, диапазон ±10 В — для управления исполнительными механизмами (например, серво-двигатели, приводы насосов).
- Дискретные I/O: 16 входов/16 выходов (3,3 В/5 В TTL) — для подключения кнопок, светодиодов или датчиков положения.
- Коммуникационные интерфейсы: 2 порта Gigabit Ethernet (с изоляцией), 1 порт USB 2.0 (для подключения периферии), 1 интерфейс CAN (для связи с автомобильными или промышленными устройствами), 1 порт UART (RS-232/485) — обеспечивают гибкую интеграцию с внешним оборудованием.
- Рабочие условия:
- Температурный диапазон: 0 °C до +55 °C (без конденсации); относительная влажность 10–90% (без конденсации).
- Защита от электромагнитных помех: Уровень ЭМС соответствует стандартам EN 61326-1 (измерительное оборудование) — устойчив к помехам от лабораторного оборудования или низковольтных линий.
- Питание и физические параметры:
- Питание: 9–30 В DC (允差 ±10%), максимальное энергопотребление — 15 Вт (при полной нагрузке I/O).
- Габариты: 146 x 102 мм — компактный дизайн позволяет монтировать NI SBRIO-9627 в небольших шкафах или на стенды для прототипирования.
- Совместимость: Полностью совместим с программным обеспечением NI LabVIEW (версии 2018 и выше), NI VeriStand (для тестирования систем) и библиотеками NI-DAQmx — поддерживает программирование как процессора, так и FPGA через единый графический интерфейс, без необходимости изучения низкоуровневых языков.
Все детальные параметры можно найти по ссылке на NI SBRIO-9627, где представлена полная техническая спецификация продукта.
Преимущества и особенности NI SBRIO-9627
NI SBRIO-9627 выделяется среди аналогичных интегрированных контроллеров благодаря уникальным преимуществам:
- Сочетание процессора и FPGA в одном устройстве: Разделение задач между ARM-процессором (обработка высокоуровневых алгоритмов) и FPGA (быстрая цифровая логика) позволяет NI SBRIO-9627 эффективно управлять системами с разными требованиями к времени реакции — например, FPGA синхронизирует датчики с задержкой 1 мкс, а процессор анализирует собранные данные и регулирует исполнительные механизмы.
- Гибкость программирования через LabVIEW: Графический язык программирования NI LabVIEW упрощает разработку приложений для NI SBRIO-9627 — инженеры могут создавать алгоритмы управления, интерфейсы оператора и логику FPGA без глубоких знаний низкоуровневых языков (C/C++ или Verilog). Это сокращает время разработки прототипов на 30–50% по сравнению с контроллерами других брендов.
- Многофункциональность и расширяемость: Встроенные аналоговые/дискретные I/O и коммуникационные интерфейсы (Ethernet, CAN) делают NI SBRIO-9627 универсальным решением — он подходит как для простых задач (мониторинг температуры), так и для сложных (управление многоосным роботом). Также модуль поддерживает подключение внешних модулей NI C Series (например, модули аналоговых I/O или синтеза сигналов) через разъемы, расширяя функциональность при необходимости.
- Поддержка реального времени и совместимость с ОС: Работа с операционными системами Linux Real-Time и NI RTOS гарантирует предсказуемое время реакции контроллера (jitter ≤ 10 мкс) — критически важно для систем, где задержки могут привести к ошибкам (например, тестирование электроники или регулирование скорости конвейера).
Примеры применения NI SBRIO-9627 в различных отраслях
NI SBRIO-9627 широко используется в лабораторных исследованиях, прототипировании и мелкосерийном производстве:
- Научные исследования: В университетских лабораториях NI SBRIO-9627 управляет экспериментальными установками для изучения гидродинамики — FPGA синхронизирует датчики давления и расхода с задержкой 1 мкс, а ARM-процессор обрабатывает данные в реальном времени и строит графики через LabVIEW, позволяя ученым быстро анализировать результаты эксперимента.
- Робототехника: В проектах по разработке мобильных роботов NI SBRIO-9627 регулирует положение колес и обработает сигналы от датчиков LiDAR — FPGA реализует алгоритмы обратной связи для серво-двигателей, а процессор запускает логику навигации, обеспечивая плавное движение робота в сложных средах.
- Тестирование электроники: В мелкосерийном производстве печатных плат NI SBRIO-9627 автоматизирует тестовые стенды — аналоговые входы измеряют параметры выходных сигналов плат, а дискретные выходы управляют реле для включения/выключения тестируемых устройств. Данные о результатах теста сохраняются в microSD карту, упрощая документирование.
- Легкая промышленность: В небольших цехах по производству упаковки NI SBRIO-9627 управляет конвейерами с датчиками положения — через Ethernet он получает команды от ПК с LabVIEW, а FPGA синхронизирует скорость конвейера с работой упаковочного оборудования, предотвращая перезаполнение упаковок.
Сравнение NI SBRIO-9627 с конкурентами
Для наглядности преимуществ NI SBRIO-9627 сравним его с аналогичными интегрированными контроллерами — Module 77 (бренд U) и Module 88 (бренд V):
| Параметр | NI SBRIO-9627 | Module 77 (бренд U) | Module 88 (бренд V) |
|---|---|---|---|
| Процессор | Dual-core ARM Cortex-A9 (1 ГГц) | Single-core ARM Cortex-A7 (800 МГц) | Dual-core ARM Cortex-A53 (1,2 ГГц) |
| FPGA (логических ячеек) | 85 000 | Отсутствует | 40 000 |
| Аналоговые I/O | 4 входа / 2 выхода | 2 входа / 1 выход | 3 входа / 1 выход |
| Поддерживаемые ОС | Linux RT, NI RTOS | FreeRTOS only | Linux only |
| Срок службы | 5–8 лет | 3–5 лет | 4–6 лет |
Как видно из таблицы, NI SBRIO-9627 превосходит конкурентов по наличию мощного FPGA, количеству аналоговых I/O и гибкости в выборе операционных систем — становится предпочтительным выбором для задач, где требуется сочетание обработки данных и быстрой цифровой логики.
Советы по выбору и предостережения при использовании NI SBRIO-9627
Советы по выбору
- Определите требования к обработке данных: Используйте NI SBRIO-9627 если ваша задача требует сочетания процессора и FPGA (например, синхронизация датчиков + анализ сигналов) — для простых задач (только мониторинг) можно выбрать контроллеры без FPGA, но NI SBRIO-9627 предоставляет запас по функциональности для будущей модернизации. Проверяйте совместимость с внешними модулями C Series через ссылку на NI SBRIO-9627.
- Учтите условия эксплуатации: Для лабораторных условий NI SBRIO-9627 подходит без дополнительной защиты; для производства с пыльностью монтируйте модуль в шкаф с защитой IP40 — это предотвращает попадание грязи в разъемы и延长 срок службы.
- Планируйте обучение по LabVIEW: Если ваша команда не имеет опыта работы с LabVIEW, заранее планируйте обучение через курсы NI — это позволит максимально использовать возможности NI SBRIO-9627 (например, программирование FPGA или создание интерфейсов оператора).
Предостережения
- Не превышайте пределы напряжения I/O: Эксплуатация NI SBRIO-9627 с напряжением выше ±10 В на аналоговых входах/выходах может привести к повреждению внутренних схем — всегда проверяйте параметры подключаемых датчиков и исполнительных механизмов.
- Регулярно обновляйте firmware: Каждые 6 месяцев скачивайте последнюю версию firmware через официальный сайт NI — обновления исправляют ошибки безопасности и улучшают стабильность работы с LabVIEW, предотвращая конфликты в приложениях.
- Избегайте перегрузки FPGA: Не загружайте FPGA более чем на 70% логических ячеек — перегрузка может привести к увеличению задержек и нестабильной работе реальных-time алгоритмов. Используйте инструменты профилирования LabVIEW для оптимизации кода FPGA.
