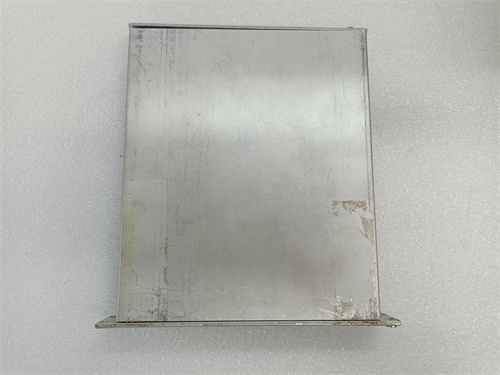

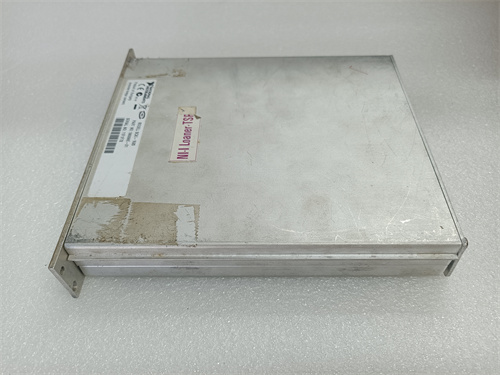

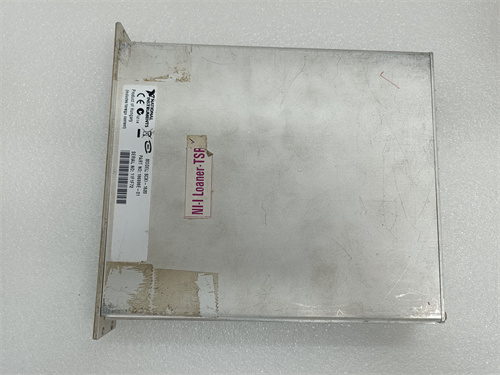

NI SCB-100

Описание

Общая характеристика продукта NI SCB-100

Технические параметры NI SCB-100

• Общие параметры модуля:
  • Тип устройства: Промышленный модуль переходного интерфейса (terminal block) с зажимными контактами для систем NI;
  • Совместимые системы: NI CompactDAQ, NI CompactRIO, модули NI 9205 (аналоговый вход), NI 9215 (термопар), NI 9234 (вибрация), сенсоры Pt100/Pt1000, термопары (J/K/T-типы);
  • Количество контактов: 32 зажимных контакта (2 ряда по 16) — для параллельного подключения нескольких сенсоров;
  • Поддерживаемые типы сигналов: Аналоговые (4–20 мА, 0–10 В), цифровые (TTL/CMOS), термопары, RTD — универсальность для разных устройств.
• Параметры электротехнические:
  • Максимальное напряжение на контактах: 300 В RMS (AC/DC) — безопасная работа с промышленными сигналами;
  • Максимальный ток на контакте: 5 А (номинальный) / 10 А (кратковременный, до 10 секунд) — устойчивость к пиковым нагрузкам;
  • Изоляция между контактами: 250 В RMS — предотвращение кросс-интерференций между сигналами;
  • Тип зажимов: Скручивательные зажимы (с размером отверстия для кабеля 0.2–2.5 мм²) — надежное фиксирование проводов;
  • Интерфейс подключения к NI: Совместим с модулями NI C Series (разъемы NI 10-pin/16-pin) — без необходимости адаптеров.
• Параметры надежности и защиты:
  • Защитные функции:
    • Защитение от короткого замыкания (широкополосная защита контактов);
    • Защитение от электростатического разряда (ESD) ±15 кВ ( воздушный) — предотвращение повреждения модуля при обслуживании;
    • Защита от пыли и влаги: Класс защиты IP20 — для монтажа в лабораторные шкафы или на столы;
  • Материал контактов: Медь с никелевым покрытием — низкое сопротивление и антикоррозийная защита;
  • Класс пожарной опасности: UL 94 V-0 (огнестойкий пластик корпуса) — безопасность в лабораторных условиях.
• Конструктивные и эксплуатационные параметры:
  • Температурный диапазон работы: 0 °C до +55 °C;
  • Влажность: 10%–90% (без конденсации);
  • Материал корпуса: Пластик ABS (огнестойкий, ударопрочный);
  • Размеры: 146 мм (ширина) × 89 мм (высота) × 38 мм (глубина);
  • Тип монтажа: Крепление на DIN-рейку (стандарт DIN EN 60715) или настольное размещение (с фиксацией на столе);
  • Индикация: Отсутствует (фокус на компактности), но поддерживает индикацию сигналов через подключенные модули NI (например, светодиоды на NI 9205).

Преимущества и особенности NI SCB-100

1. Универсальное подключение и совместимость с NI: Поддержка всех модулей NI C Series (аналоговые, цифровые, термопары) делает NI SCB-100 идеальным для лабораторных комплексов — например, в университете он подключает 8 датчиков температуры Pt100 к модулю NI 9215 и 4 аналоговых сенсоров давления к NI 9205, обеспечивая единый интерфейс для всех устройств и упрощая наладку эксперимента.
2. Надежные зажимы и защита сигналов: Скручивательные зажимы с медными контактами предотвращают разрывы проводов и снижают контактное сопротивление — в производственной тестовой линии NI SCB-100 удерживает провода даже при вибрациях, а изоляция 250 В RMS защищает аналоговые сигналы (например, 4–20 мА) от искажений от соседних цифровых каналов.
3. Компактность и удобство обслуживания: Маленькие размеры (146×89×38 мм) позволяют NI SCB-100 размещаться в плотных лабораторных шкафах — в электронике заводе он монтируется рядом с модулем NI CompactDAQ, не занимая лишнего места. Легкая разборка зажимов упрощает замену сенсоров: инженеры быстро меняют неисправный датчик без демонтажа всего модуля.
4. Безопасность и соответствие стандартам: Огнестойкий корпус UL 94 V-0 и защита ESD ±15 кВ делают NI SCB-100 безопасным для использования в лабораториях с химическими веществами или электроникой — даже при случайном попадании пыли или кратковременном контакте с влагой, модуль не представляет пожарной опасности.

Примеры применения NI SCB-100 в различных отраслях

• Образование (университетские лаборатории): В физическом факультете NI SCB-100 подключен к системе NI CompactDAQ и 10 термопар K-тип (для измерения температуры при нагреве металла). Студенты подключают термопары к зажимам модуля, а данные передаются в ПО LabVIEW для анализа — NI SCB-100 упрощает безопасное соединение и предотвращает ожоги от раскаленных проводов.
• Электроника (производственная тестировка): В заводе по производству микросхем NI SCB-100 подключает 12 цифровых сенсоров (TTL сигналы) к модулю NI 9401 (цифровой вход) и 4 аналоговых сенсоров тока (0–5 А) к NI 9203. Он проверяет работоспособность микросхем на тестовой линии: при отклонении тока >3 А модуль передаёт сигнал об ошибке в контроллер, останавливая тест.
• Научные исследования (биотехнология): В лаборатории биотехнологии NI SCB-100 подключает 6 сенсоров pH (аналоговые сигналы 0–10 В) к модулю NI 9205 и 2 сенсора уровня培养液 (4–20 мА) к NI 9206. Он поддерживает стабильную передачу данных в реальном времени, позволяя ученым контролировать параметры среды для клеточного выращивания без искажений сигналов.
• Автоматизация (автомобильная промышленность): В автозаводе NI SCB-100 используется в тестовом стенде для двигателей — он подключает 8 сенсоров вибрации (NI 9234) и 4 сенсора давления в цилиндрах (NI 9205) к NI CompactRIO. При тестировании двигателя NI SCB-100 гарантирует надежное соединение даже при вибрациях, передавая точные данные о нагрузке на компоненты.

Сравнение NI SCB-100 с конкурирующими продуктами

Рекомендации по выбору и меры предостережения при использовании NI SCB-100

Рекомендации по выбору

1. Совместимость с системами NI: Выбирайте NI SCB-100 если ваша установка использует модули NI C Series (CompactDAQ/CompactRIO) — это гарантирует безадаптерное подключение, поддержку всех типов сигналов и совместимость с ПО LabVIEW.
2. Много сенсоров и компактность: Если нужно подключить 8+ сенсоров (аналоговых/цифровых) и сохранить место в шкафе — NI SCB-100 с 32 контактами и компактными размерами — оптимальный выбор, экономя пространство по сравнению с модулями на 20–24 контакта.
3. Лабораторные или производственные тесты: Для безопасного подключения в условиях вибраций (производство) или частой замены сенсоров (лаборатории) NI SCB-100 с надежными зажимами — предпочтительнее аналогов с клеммными контактами, которые могут растворяться при вибрациях.

Меры предостережения

1. Правильная фиксация проводов: При подключении проводов к NI SCB-100 убедитесь, что зажимы затянуты достаточно плотно (но не перетянуты, чтобы не повредить провод) — ослабленные зажимы вызывают нагрев и искажения сигналов. Используйте провода сечением 0.2–2.5 мм² (совместимо с зажимами).
2. Защита от влаги и пыли: Монтируйте NI SCB-100 в сухих помещениях (влажность <90%) и защищайте от попадания пыли — пыль или конденсат на контактах могут привести к короткому замыканию или увеличению сопротивления.
3. Проверка изоляции перед использованием: Перед подключением к модулям NI проверяйте изоляцию между контактами NI SCB-100 с помощью мультиметра — изоляция <250 В RMS означает повреждение модуля, который нужно заменить (не используйте поврежденный модуль, чтобы не повредить оборудование NI).
4. Ограничение токов и напряжений: Не превышайте максимальные параметры NI SCB-100 (напряжение 300 В RMS, ток 5 А) — перегрузка может повредить зажимы или пластик корпуса, создавая пожарную опасность
