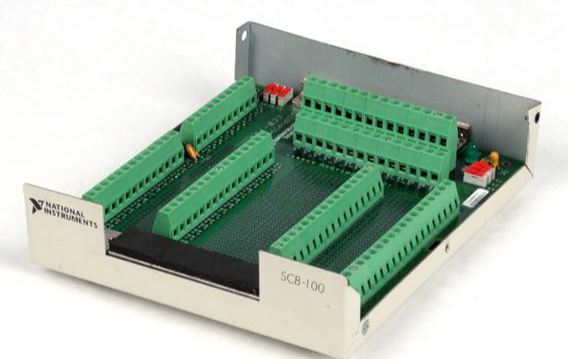

NI SCB-100

Описание

Общая характеристика продукта NI SCB-100

Технические параметры NI SCB-100

• Общие параметры модуля:
  • Тип устройства: Промышленный модуль переходного интерфейса (terminal block) с зажимными контактами для систем NI;
  • Совместимые системы: NI CompactDAQ, NI CompactRIO, модули NI 9205 (аналоговый вход), NI 9215 (термопары), NI 9234 (вибрация), сенсоры Pt100/Pt1000, термопары (J/K/T-типы);
  • Количество контактов: 32 зажимных контакта (2 ряда по 16) — для параллельного подключения нескольких сенсоров;
  • Поддерживаемые типы сигналов: Аналоговые (4–20 мА, 0–10 В), цифровые (TTL/CMOS), термопары, RTD — универсальность для разных устройств.
• Параметры электротехнические:
  • Максимальное напряжение на контактах: 300 В RMS (AC/DC) — безопасная работа с промышленными сигналами;
  • Максимальный ток на контакте: 5 А (номинальный) / 10 А (кратковременный, до 10 секунд) — устойчивость к пиковым нагрузкам;
  • Изоляция между контактами: 250 В RMS — предотвращение кросс-интерференций между сигналами;
  • Тип зажимов: Скручивательные зажимы (с отверстием для кабеля 0.2–2.5 мм²) — надежное фиксирование проводов;
  • Интерфейс подключения к NI: Совместим с модулями NI C Series (разъемы NI 10-pin/16-pin) — без необходимости адаптеров.
• Параметры надежности и защиты:
  • Защитные функции:
    • Защитение от короткого замыкания (широкополосная защита контактов);
    • Защитение от электростатического разряда (ESD) ±15 кВ ( воздушный) — предотвращение повреждения модуля;
    • Степень защиты (IP): IP20 — для монтажа в лабораторные шкафы или на столы;
  • Материал контактов: Медь с никелевым покрытием — низкое сопротивление и антикоррозия;
  • Класс пожарной опасности: UL 94 V-0 (огнестойкий пластик корпуса) — безопасность в лабораторных условиях.
• Конструктивные и эксплуатационные параметры:
  • Температурный диапазон работы: 0 °C до +55 °C;
  • Влажность: 10%–90% (без конденсации);
  • Материал корпуса: Пластик ABS (ударопрочный, огнестойкий);
  • Размеры: 146 мм (ширина) × 89 мм (высота) × 38 мм (глубина);
  • Тип монтажа: Крепление на DIN-рейку (стандарт DIN EN 60715) или настольное размещение;
  • Индикация: Поддерживает индикацию через подключенные модули NI (например, светодиоды на NI 9205) — фокус на компактности.

Преимущества и особенности NI SCB-100

1. Универсальная совместимость с системами NI: Поддержка всех модулей NI C Series (аналоговые, цифровые, термопары) делает NI SCB-100 идеальным для лабораторных комплексов — например, в университете он подключает 8 датчиков температуры Pt100 к NI 9215 и 4 аналоговых сенсоров давления к NI 9205, обеспечивая единый интерфейс и упрощая наладку эксперимента.
2. Надежные зажимы и защита сигналов: Скручивательные зажимы с медными контактами предотвращают разрывы проводов — в производственной тестовой линии NI SCB-100 удерживает провода при вибрациях, а изоляция 250 В RMS защищает аналоговые сигналы (4–20 мА) от искажений от цифровых каналов.
3. Компактность и удобство обслуживания: Маленькие размеры (146×89×38 мм) позволяют NI SCB-100 размещаться в плотных лабораторных шкафах. Легкая разборка зажимов упрощает замену сенсоров — инженеры быстро меняют неисправный датчик без демонтажа всего модуля.
4. Безопасность и соответствие стандартам: Огнестойкий корпус UL 94 V-0 и защита ESD ±15 кВ делают NI SCB-100 безопасным для использования в лабораториях с химическими веществами или электроникой — даже при попадании пыли не возникает пожарной опасности.

Примеры применения NI SCB-100 в различных отраслях

• Образование (университетские лаборатории): В физическом факультете NI SCB-100 подключен к NI CompactDAQ и 10 термопар K-тип (для измерения температуры при нагреве металла). Студенты подключают термопары к зажимам, а данные передаются в ПО LabVIEW — NI SCB-100 предотвращает ожоги от раскаленных проводов и упрощает безопасное выполнение экспериментов.
• Электроника (производственная тестировка): В заводе по производству микросхем NI SCB-100 подключает 12 цифровых сенсоров (TTL сигналы) к NI 9401 и 4 аналоговых сенсоров тока (0–5 А) к NI 9203. При отклонении тока >3 А модуль передает сигнал об ошибке в контроллер, останавливая тест и предотвращая брак.
• Биомедтехника (лабораторные исследования): В медицинской лаборатории NI SCB-100 подключает 6 сенсоров pH (0–10 В) к NI 9205 и 2 сенсора уровня培养液 (4–20 мА) к NI 9206. Он поддерживает стабильную передачу данных, позволяя ученым контролировать параметры среды для клеточного выращивания без искажений.
• Автоматизация (автолаборатории): В автозаводе NI SCB-100 используется в тестовом стенде для двигателей — он подключает 8 сенсоров вибрации (NI 9234) и 4 сенсора давления (NI 9205) к NI CompactRIO. При вибрациях NI SCB-100 сохраняет надежное соединение, передавая точные данные о нагрузке на компоненты.

Сравнение NI SCB-100 с конкурирующими продуктами

Рекомендации по выбору и меры предостережения при использовании NI SCB-100

Рекомендации по выбору

1. Совместимость с системами NI: Выбирайте NI SCB-100 если вы используете NI CompactDAQ/CompactRIO или модули NI C Series — это гарантирует безадаптерное подключение и поддержку всех сигналов.
2. Много сенсоров и компактность: Если нужно подключить 8+ сенсоров и сохранить место в шкафе — NI SCB-100 с 32 контактами и компактными размерами — оптимальный выбор.
3. Лабораторные или производственные тесты: Для безопасного подключения в условиях вибраций (производство) или частой замены сенсоров (лаборатории) NI SCB-100 с надежными зажимами — предпочтительнее аналогов.

Меры предостережения

1. Правильная фиксация проводов: Используйте провода сечением 0.2–2.5 мм² и затяните зажимы плотно (не перетягивая) — ослабленные зажимы вызывают нагрев.
2. Защита от влаги и пыли: Монтируйте NI SCB-100 в сухих помещениях (влажность <90%) — пыль или конденсат могут привести к короткому замыканию.
3. Проверка изоляции: Перед использованием проверяйте изоляцию между контактами мультиметром — изоляция <250 В RMS означает повреждение модуля.
4. Ограничение параметров: Не превышайте напряжение 300 В RMS и ток 5 А — перегрузка повредит зажимы или корпус.
