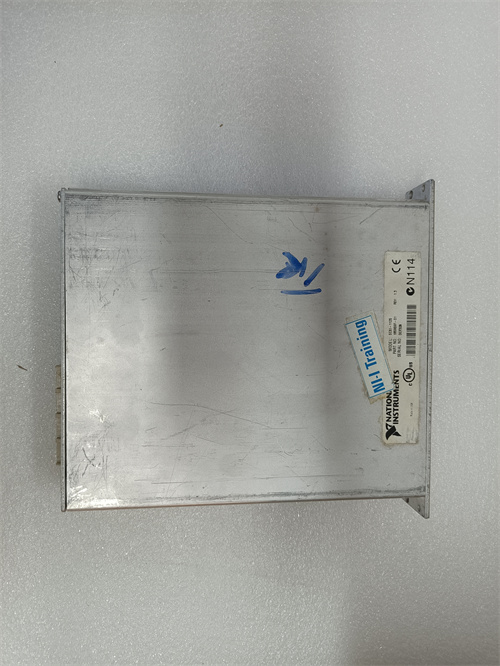

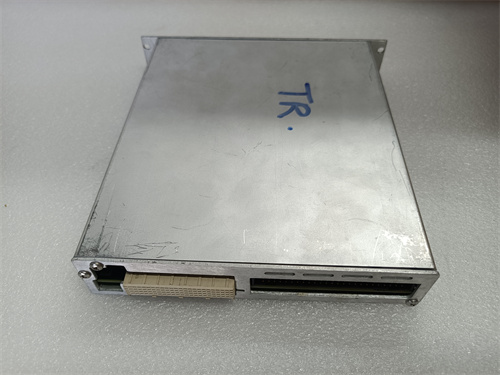

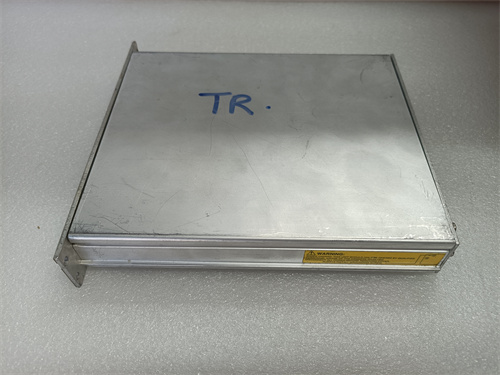

NI SCB-68

Описание

Обзор продукта: NI SCB-68

Технические параметры NI SCB-68

• Конфигурация и подключение:
  • NI SCB-68 оснащён 68 каналами для коммутации аналоговых и цифровых сигналов с параметрами:
    • Тип разъёма: основной разъём — 68-контактный D-Sub (HD68), разъёмы для сигналов — винтовые зажимы (2,54 мм шаг) для надежного крепления кабелей;
    • Поддерживаемые типы сигналов: аналоговые входы/выходы (±10 В, 0–20 мА), цифровые входы/выходы (TTL/CMOS), сигналы тактирования и синхронизации;
    • Количество каналов: 68 независимых каналов, группировка по типам сигналов (аналоговые, цифровые) для удобства подключения.
• Защита и помехоустойчивость:
  • Встроенная защита: от статического разряда (ESD) до 15 кВ (по стандарту IEC 61000-4-2), перепадов напряжения (на каждом канале установлен предохранительный резистор 1 кОм);
  • Фильтрация сигналов: опциональные конденсаторы фильтрации (0,1 мкФ) для снижения высокочастотных помех (дополнительно приобретаются);
  • ГROUND-провода: отдельные зажимы для сигнальной земли (AGND) и питательной земли (DGND) для уменьшения помех за счёт разделения цепей.
• Эксплуатационные характеристики:
  • Тип монтажа: настольный или на DIN-рейку (опциональная планка для DIN-рейка), габариты: 190 × 140 × 50 мм (длина × ширина × толщина);
  • Совместимость: с NI-DAQ устройствами серии NI-6009, NI-6259, NI-9205 и другими модулями с 68-контактным разъёмом HD68;
  • Рабочая температура: 0 °C до +55 °C, относительная влажность: ≤80% (без конденсации), степень защиты: IP20.

Преимущества и особенности NI SCB-68

1. Универсальность и совместимость:

   NI SCB-68 работает с большинством NI-DAQ устройств, поддерживает все основные типы сигналов для данных采集 — это позволяет использовать один шасси для разных проектов (например, сначала для измерения температуры через аналоговые каналы, затем для тестирования цифровых логических схем). Универсальные винтовые зажимы подходят для кабелей разных сечений (0,14–0,5 мм²), что устраняет необходимость в адаптерах для разных типов датчиков.

2. Организованная коммутация и диагностика:

   Каналы NI SCB-68 пронумерованы и сгруппированы по типам сигналов (аналоговые — красные маркировка, цифровые — синие), что упрощает подключение и предотвращает ошибки (например, подключение аналогового сигнала к цифровому каналу). Каждый канал имеет индикаторное отверстие для измерения напряжения с помощью мультиметра без разъединения кабеля — удобно для диагностики неисправностей (например, проверка наличия сигнала от датчика).

3. Защита сигналов и удобство использования:

   Отдельные линии земли для аналоговых и цифровых сигналов уменьшают взаимное влияние помех (например, цифровые импульсы не искажают аналоговые измерения температуры или напряжения). Легкий пластиковый корпус с прозрачной крышкой позволяет визуально контролировать состояние подключений, а опциональная планка для DIN-рейка обеспечивает монтаж в промышленных щитах вместе с другими оборудованием.

Примеры применения NI SCB-68

• Научная лаборатория: Исследование температурных процессов:

  В физической лаборатории NI SCB-68 используется для подключения 16 температурных датчиков (PT100, сигнал 4–20 мА) и 8 аналоговых источников сигналов к NI-DAQ устройству NI-6259. Каналы шасси сгруппированы: 16 каналов для датчиков температуры (аналоговые входы), 8 каналов для эталонных сигналов (аналоговые выходы). Защита от ESD предотвращает повреждение чувствительных датчиков при подключении, а разделение земли гарантирует точность измерений (погрешность ≤0,1 °C). Детали реализаций можно посмотреть по ссылке на NI SCB-68 (здесь будет ваша предоставленная ссылка).

• Автомобильная промышленность: Тестирование электроники автомобиля:

  На заводе по производству автомобильных компонентов NI SCB-68 подключается к 32 цифровым датчикам состояния (TTL сигналы) и 16 аналоговым датчикам напряжения (0–5 В) для тестирования электроники бортовой системы. Шасси обеспечивает организованное подключение всех 48 датчиков к NI-DAQ устройству NI-9205, а индикаторные отверстия позволяют операторам быстро проверять наличие сигнала от каждого датчика, сокращая время диагностики неисправностей.

Сравнение с конкурентами и рекомендации по выбору

• Выбирайте NI SCB-68 если вам нужен универсальный шасси для NI-DAQ устройств с большим количеством каналов, удобством подключения и защитой сигналов — идеально для лабораторных исследований, промышленных тестов и автоматизированного контроля.
• Для устройств Keysight или Tektronix можно рассмотреть соответствующие шасси бренда, но учтите меньше каналов и ограниченную совместимость с NI-DAQ.
• Перед покупкой подтвердите тип NI-DAQ устройства (разъём HD68), количество нужных каналов и тип сигналов (аналоговые/цифровые), а также изучите детальные спецификации по ссылке на NI SCB-68 (здесь будет ваша предоставленная ссылка).

Важные примечания при использовании NI SCB-68

1. Корректная группировка сигналов:

   При подключении делайте разделение аналоговых и цифровых сигналов по разным группам каналов — не смешивайте их в одной группе, чтобы избежать попадания цифровых помех на аналоговые измерения (например, искажения температурных данных под влиянием тактирующих сигналов).

2. Правильное заземление:

   Подключайте сигнальную землю (AGND) аналоговых каналов и питательную землю (DGND) цифровых каналов к отдельным точкам заземления устройства — совместное заземление увеличивает уровень помех и снижает точность измерений.

3. Опциональная фильтрация:

   Для высокочастотных сигналов (например, измерение шумов электроники) установите дополнительные конденсаторы фильтрации (0,1 мкФ) на соответствующие каналы — это снижает высокочастотные помехи и улучшает стабильность сигнала.
