Описание
Общее описание продукта

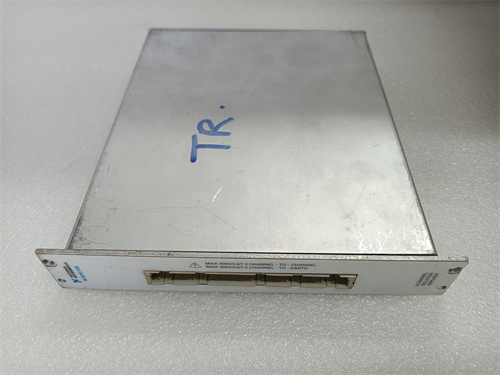

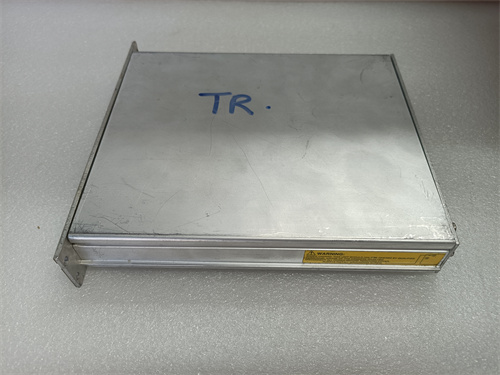

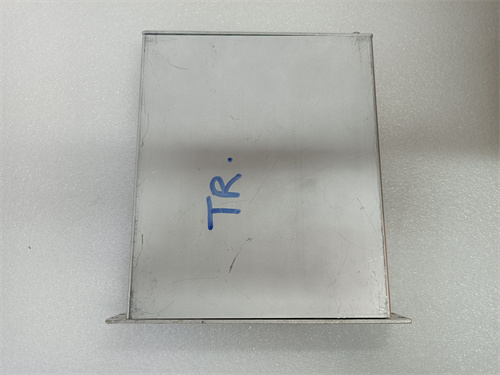

Основным объектом рассмотрения — NI SCXI-1126 (ссылка на продукт: [вставить ссылку]). Это высокоточный модуль аналоговых входов компании National Instruments (NI) — ведущего производителя оборудования для автоматизированного тестирования (ATE) и промышленной мониторинга, разработанный для интеграции в системы SCXI (Signal Conditioning eXtensions for Instrumentation). Широко применяется в научных исследованиях (лабораторные эксперименты), аэрокосмической отрасли (тестирование компонентов ракет и спутников), автомобильном производстве (контроль параметров двигателей), электронике (калибровка аналоговых приборов) и нефтегазовой промышленности (мониторинг процессов добычи), NI SCXI-1126 специализируется на точной обработке низкоуровневых аналоговых сигналов от сенсоров (应变 гейджей, термопарами, потенциометрами) с предварительной сигнальной обработкой (усилением, фильтрацией) — критическим фактором для получения достоверных данных в системах с высокими требованиями к чувствительности и стабильности.
NI SCXI-1126 отличается модульной конструкцией с интегрированными усилителями инстраментального качества, фильтрами низких частот и высокоточными резисторами. Благодаря использованию компонентов с низким шумом, галванической изоляцией каналов и поддержке синхронной выборки сигналов NI SCXI-1126 стабильно работает в условиях лабораторных и промышленных сред — включая контроль температуры, подавление электромагнитных помех и обеспечение высокой точности даже при обработке слабых сигналов (до микровольтного диапазона).
Как ключевой компонент системы SCXI, NI SCXI-1126 легко интегрируется с контроллерами NI DAQ (Data Acquisition) и программным обеспечением LabVIEW, поддерживает расширенные функции калибровки и диагностики. Его сертификация по стандартам ISO 9001, CE и UL делает NI SCXI-1126 предпочтительным выбором для исследователей, инженеров и системных интеграторов, где требуется сочетание высокой функциональности, точности и совместимости с современными автоматизированными системами.
Технические параметры продукта
- Тип устройства: Модуль аналоговых входов с сигнальной обработкой, модульный дизайн, монтаж в шасси NI SCXI (например, SCXI-1000, SCXI-1001)
- Параметры сигнальной обработки:
- Количество каналов: 8 независимых каналов (каждое с индивидуальной настройкой)
- Тип поддерживаемых сенсоров: Стресс-гейджи (полу-мост, полный мост), термопары (типы J, K, T, E, R, S, B), потенциометры (0–10 В DC), дифференциальные сигналы
- Коэффициент усиления: 1, 10, 100, 1000 (настраиваемый для каждого канала через ПО или джамперы)
- Фильтрация: Фильтры низких частот с настраиваемой частотой среза (0.1 Гц – 1 кГц)
- Уровень шума: ≤ 0.5 мкВ (пик-пик) при коэффициенте усиления 1000
- Параметры преобразования и синхронизации:
- Точность: ±0.01% от полного диапазона сигнала (при стабильной температуре 23 ± 5 °C)
- Разрешение (при использовании DAQ-контроллера 16 бит): 16 бит
- Синхронная выборка: Поддержка синхронного считывания сигналов со всех каналов (с задержкой ≤ 1 мс)
- Изоляция: Галваническая изоляция 250 В AC между каналами и шасси
- Параметры питания и эксплуатации:
- Входное напряжение: ±15 В DC и +5 В DC (питание от шасси SCXI)
- Потребляемая мощность: ≤ 3 Вт
- Степень защиты: IP20 (при монтаже в закрытом шасси)
- Рабочая температура: 0 °C до +55 °C
- Влажность: 10% – 90% (без конденсации)
- Устойчивость к вибрации: 1 g (5–500 Гц, согласно IEC 60068-2-6)
- Сертификации: CE, UL, CSA, ISO 9001, RoHS
Преимущества и особенности
- Высокая чувствительность и точность: NI SCXI-1126 с уровнем шума ≤ 0.5 мкВ и точностью ±0.01% позволяет обрабатывать слабые аналоговые сигналы (например, сигналы от стресса-гейджей в аэрокосмических компонентах), обеспечивая достоверность данных в критических приложениях. Настраиваемый коэффициент усиления (до 1000) адаптирует модуль к различным типам сенсоров с разными уровнями выходных сигналов.
- Сигнальная обработка на месте: Интегрированные усилители и фильтры позволяют выполнять предварительную обработку сигналов непосредственно в модуле, снижая влияние электромагнитных помех при передаче данных на DAQ-контроллер. Фильтры низких частот подавляют шумовые компоненты, улучшая качество сигнала для последующего анализа.
- Совместимость и интеграция: Полная совместимость с шасси NI SCXI, контроллерами DAQ (например, NI PCI-6251, NI USB-6211) и программным обеспечением LabVIEW обеспечивает плавную интеграцию NI SCXI-1126 в существующие системы тестирования и мониторинга. Поддержка стандартов DAQmx упрощает программирование и настройку модуля.
- Гибкость и универсальность: Поддержка различных типов сенсоров (стресса-гейджи, термопары, потенциометры) делает NI SCXI-1126 универсальным для различных приложений — от лабораторных экспериментов с термопарами до промышленного контроля с использованием стресса-гейджей. Индивидуальная настройка каждого канала позволяет параллельно обрабатывать сигналы разных типов.
- Расширенная калибровка и диагностика: Функции автоматической и ручной калибровки через LabVIEW поддерживают стабильность точности на протяжении всего срока эксплуатации. Встроенные диагностические инструменты позволяют выявлять неисправности (например, сбой усилителя, повреждение канала) и оптимизировать параметры работы модуля.
Случаи применения в отраслях
- Аэрокосмическая отрасль (тестирование ракетного двигателя): NI SCXI-1126 используется в системе тестирования ракетного двигателя для обработки сигналов от 8 стресса-гейджей, установленных на корпусе двигателя. Модуль усиляет слабые сигналы (0.1–10 мВ) с коэффициентом 1000, фильтрует шумовые компоненты с частотой выше 100 Гц и передает данные в DAQ-контроллер NI PCI-6259. Точность ±0.01% гарантирует контроль деформаций корпуса при запуске двигателя, а синхронная выборка сигналов позволяет анализировать динамические процессы в реальном времени.
- Автомобильный производитель (контроль параметров двигателя): В лаборатории тестирования автомобильных двигателей NI SCXI-1126 обрабатывает сигналы от термопар (тип K) и потенциометров, измеряющих температуру охлаждающей жидкости и положение дроссельной заслонки. Модуль поддерживает параллельную обработку 8 сигналов: 4 термопары (сигналы 0–5 мВ) и 4 потенциометра (сигналы 0–10 В DC). Коэффициент усиления 100 для термопар и 1 для потенциометров обеспечивает одинаковую точность обработки сигналов разных уровней, а данные передаются в LabVIEW для построения графиков и анализа эффективности двигателя.
- Научные исследования (лабораторная физика): В физической лаборатории NI SCXI-1126 используется для экспериментов по измерению малых деформаций сплавов при изменении температуры. Модуль подключен к 8 стресса-гейджям (полный мост), сигналы от которых усиливаются с коэффициентом 1000 и фильтруются с частотой среза 1 Гц. Точность ±0.01% позволяет регистрировать деформации на уровне 1 мкм/м, а программная калибровка через LabVIEW корректирует параметры модуля при изменении окружающей температуры.
- Нефтегазовая промышленность (мониторинг трубопроводов): В системе мониторинга коррозии трубопроводов NI SCXI-1126 обрабатывает сигналы от потенциометрических датчиков коррозии (сигналы 0–2 В DC) и термопар (тип J), измеряющих температуру管壁. Модуль интегрируется с DAQ-контроллером NI USB-6211, передавая данные на центральный сервер для анализа состояния трубопровода. Фильтрация низких частот подавляет помехи от соседних энергетических агрегатов, а галваническая изоляция защищает сигналы от замыканий.
Сравнение с конкурентами
В таблице ниже представлено сравнение NI SCXI-1126 с аналогичными модулями аналоговых входов с сигнальной обработкой:
| Параметр | NI SCXI-1126 | Agilent 34970A (модуль 34901A) | Keithley 2700 (модуль 7700) |
|---|---|---|---|
| Количество каналов | 8 | 6 | 10 |
| Уровень шума | ≤0.5 мкВ (пк-пк) | ≤1.0 мкВ (пк-пк) | ≤0.8 мкВ (пк-пк) |
| Коэффициент усиления | 1,10,100,1000 | 1,10,100 | 1,10,100,1000 |
| Точность | ±0.01% | ±0.02% | ±0.015% |
| Совместимость с ПО | LabVIEW, DAQmx | Agilent VEE | Keithley KickStart |
| Рабочая температура | 0 °C до +55 °C | 0 °C до +50 °C | 0 °C до +45 °C |
| Цена (примерная) | Высокая | Высокая | Высокая |
Ключевые различия: NI SCXI-1126 имеет более низкий уровень шума (≤0.5 мкВ) и более широкий диапазон рабочих температур (+55 °C) по сравнению с конкурентами, что делает его предпочтительным для обработки слабых сигналов в нагретых лабораторных или промышленных условиях. Коэффициент усиления 1000 (такой же, как у Keithley) и точность ±0.01% превосходят аналоги Agilent, а совместимость с LabVIEW — самым распространенным ПО для автоматизированного тестирования — обеспечивает гибкость в программировании и интеграции. Недостаток — меньше каналов (8) по сравнению с Keithley 2700 (10), но для большинства средних приложений это достаточно.
Советы по выбору
- Определите тип сенсоров и требования к сигналу: NI SCXI-1126 идеально подходит для обработки слабых сигналов от стресса-гейджей, термопар и дифференциальных сенсоров. Если вам нужно обрабатывать только высокоуровневые сигналы (≥1 В DC) без усиления, рассмотрите более простые модули DAQ. Для приложений с большим количеством каналов (≥10) выберите Keithley 2700.
- Проверьте совместимость с существующим оборудованием: Убедитесь, что у вас есть совместимое шасси NI SCXI (например, SCXI-1000) и DAQ-контроллер (поддерживающий DAQmx). Если вы используете ПО отличное от LabVIEW (например, MATLAB), проверьте наличие драйверов для NI SCXI-1126 — NI предоставляет полные драйверы для большинства популярных платформ.
- Учтите условия эксплуатации: Работа в диапазоне 0–55 °C подходит для лабораторных и большинства промышленных условий. Если модуль будет эксплуатироваться в холодных помещениях (≤0 °C), дополнительно обеспечьте тепловую защиту, так как низкие температуры могут увеличить шум и снизить точность.
- Оцените нужды в синхронной выборке: Если требуется синхронное считывание сигналов со всех каналов (например, в динамических экспериментах с двигателями), NI SCXI-1126 с задержкой ≤1 мс является оптимальным выбором — конкуренты имеют более высокие задержки при синхронной выборке.
Меры предосторожности
- Правильный монтаж и подключение: Монтируйте NI SCXI-1126 только в совместимое шасси NI SCXI, соблюдая требования к зазорам для охлаждения (не менее 10 мм между модулями). При подключении сенсоров используйте экранированные кабели (для снижения помех) и соблюдайте полярность — неправильное подключение термопар или стресса-гейджей может привести к искажению сигналов или повреждению усилителей.
- Проверка параметров питания: Перед запуском убедитесь, что шасси SCXI подает стабильное питание ±15 В DC и +5 В DC. Используйте стабильные источники питания для шасси — перепады напряжения могут увеличить шум и снизить точность обработки сигналов.
- Регулярная калибровка: Ежегодно выполняйте автоматическую калибровку через LabVIEW с использованием эталонного устройства (например, NI 4284 Precision LCR Meter). Калибровка корректирует дрейф параметров усилителей и резисторов, поддерживая точность ±0.01% на протяжении всего срока эксплуатации.
- Защита от электромагнитных помех: Размещайте шасси с NI SCXI-1126 на расстоянии не менее 1 метра от мощных электроприборов, трансформаторов и кабелей с высоким током. Используйте фильтры питания для шасси и экранированные кабели с заземлением — это критично для обработки слабых сигналов, чувствительных к помехам.
- Ограничение несанкционированного доступа: Ограничьте доступ к шасси с модулем и защищите ПО LabVIEW паролем. Несанкционированное изменение параметров усиления, фильтрации или калибровки может привести к искажению данных и невозможности воспроизведения экспериментов.
