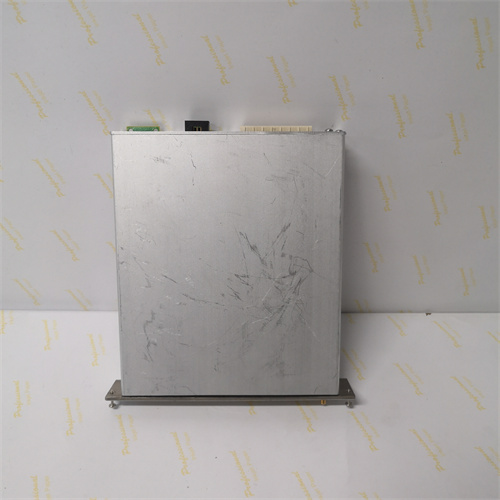

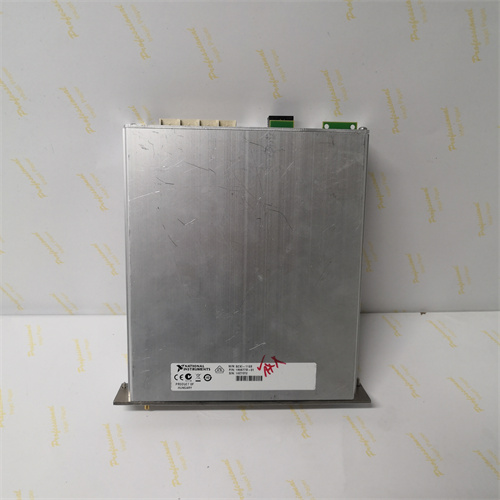

Описание продукта NI SCXI-1193
NI (National Instruments), ведущий в области автоматизации и тестирования, предлагает высокоэффективный модуль аналоговых входов SCXI-1193, разработанный для надежного измерения низкочастотных аналоговых сигналов в системах автоматизации. Этот модуль сочетает в себе высокую точность, широкую совместимость с сенсорами и эффективную защиту от помех, making it ideal для научно-исследовательских установок, измерительных систем, автоматизированных лабораторий и промышленных процессов с высокими требованиями к точности. Модель NI SCXI-1193 обеспечивает плавную передачу данных от сенсоров к контроллерам, ensuring точность мониторинга и эффективное управление в komplexных измерительных системах. Подробнее о продукте можно узнать по [ссылке на NI SCXI-1193].
Технические параметры
- Тип модуля: Аналоговый входной модуль (Analog Input Module)
- Количество каналов: 8 каналов (дискретно изолированные,ные входы)
- Поддерживаемые сигналы:
- DC напряжение: ±10 V, ±5 V, 0–10 V, 0–5 V
- Thermocouple: J, K, T, E, S, R, B (полный спектр термопар)
- RTD: Pt100, Pt1000 (3-wire и 4-wire конфигурации)
- Стресс-гauge: 0–350 Ом (для измерения механических нагрузок)
- Разрешение: 24 бит (очень высокая точность, ±0,001% FSR)
- Изоляция:
- Каналы/земля: 250 V DC (galvanic isolation)
- Между каналами: 100 V DC
- Частота сэмплирования: до 25 кГц (все каналы simultaneously)
- Температурный коэффициент погрешности: ±10 ppm/°C (industry-leading)
- Температурный диапазон работы: 0°C до +50°C (optimized для лабораторных и промышленных environments без экстремальных температур)
- Класс защиты: IP20 (для внутри помещений)
- Монтаж: Вкладной модуль в систему SCXI (Signal Conditioning eXtensions for Instrumentation)
- Размеры: 177,8 × 101,6 × 44,5 мм (стандартный SCXI формат)
- Сертификации: CE, UL, IEC 61010-1
Преимущества и особенности
- Высочайшая точность и детализация: 24-битное разрешение модуля NI SCXI-1193 обеспечивает в ±0,001%, что делает его идеальным для научных исследований, 精微ных измерительных задач и высокоточных промышленных процессов.
- Гибкая поддержка разнообразных сенсоров: Модуль поддерживает термопары, RTD, stress-gauge и различные диапазоны напряжения, позволяя интегрировать широкий спектр сенсоров в одну систему без дополнительных адаптеров.
- Эффективная изоляция и шумоустойчивость: 250 V DC изоляция и差动ные входы снижают влияние электромагнитных помех, making it suitable для работы в environnementах с высоким уровнем помех, таких как근_motor или transformator.
- Реaltime диагностика и калибровка: Встроенные функции самодиагностики감지ят потери сигнала, несовпадение типов сенсоров и drift, а автоматическая калибровка обеспечивает стабильность измерений в течении времени.
- Интеграция с NI Software: Модуль полностью совместим с LabVIEW, DIAdem и другими инструментами NI, что упрощает разработку, мониторинг и анализ данных в едином экосистеме.
Применение в отраслях
- Научно-исследовательские установки: В лабораториях NI SCXI-1193 используется для измерения температуры в кристаллических экспериментах через термопару S, давления в вакуумных системах через 0–10 V сигнал, и регистрации механических нагрузок на материалах через stress-gauge.
- Автомобильная отрасль (тестирование)：На тестовых стендах для автомобилей модуль измеряет вибрации двигателя через акселерометры (±10 V), температура масла через RTD Pt100, и регистрирует давление вчерез 4–20 mA (преобразованный в 0–5 V).
- Измерительные системы в аэрокосмической промышленности: В аэродромах модуль измеряет давление воздуха в датчиках пульсационного давления (±5 V), температуру componентов двигателя через термопару K, и регистрирует деформацию конструкционных элементов через strain-gauge.
- Производственная инженерия: На производственных линиях модуль измеряет температуру печи для окраски деталей через термопару J, давление в пневматических системах через 0–10 V, и регистрирует расход жидкости через (4–20 mA).
Сравнение с конкурентами
| Критерий | NI SCXI-1193 | Конкурентный модуль A (16 каналов) | Конкурентный модуль B (8 каналов) |
|---|---|---|---|
| Разрешение | 24 бит | 16 бит | 24 бит (но без support RTD) |
| Поддерживаемые сенсоры | 4 типа | 2 типа (только напряжение/ток) | 3 типа (без support stress-gauge) |
| Темп коэффициент (ppm/°C) | ±10 | ±50 | ±20 |
| Частота сэмплирования | 25 кГц | 10 кГц | 15 кГц |
| Стоимость | 20% выше | Базовая стоимость | Средняя стоимость |
Преимущества по сравнению:
- На 8 бит выше разрешение по сравнению с большинством конкурентов, что дает более чем 256 раз большую детализацию данных.
- Поддержка всех типов термопар, включая высокотемпературные B, R, S.
- Минимальный темп коэффициент, обеспечивающий стабильность измерений в широком температурном диапазоне.
- Полная интеграция с生态系统 NI Software, что экономит время на разработку versus конкурентами с_propриетарными решениями.
Рекомендации по выбору и предостережения
- Подбор модели: choisir NI SCXI-1193, если требуется:
- Очень высокая точность (24 бит) для научных илиных промышленных измерений.
- Поддержка широкого спектра сенсоров (термопары, RTD, stress-gauge).
- Интеграция с LabVIEW и другими инструментами NI для автоматизации и анализа данных.
- Интеграция в систему:
- Использовать специализированные кабели: twisted pair для напряжения, термокабель для термопар, 4-конductor кабель для RTD.
- Конфигурировать каналы через NI-DAQmx Software, указав тип сенсора и шкалу измерений.
- Установка:
- Устанавливать модуль в SCXI – (температура внутридолжна оставаться ниже 40°C).
- Кabel connections 0,3 N・m перекручивания.
- Обслуживание:
- Ежемесячно проверять Led-индикаторы (Power, Error).
- Ежегодно проводить калибровку с эталонным источником (например, Fluke 5720A), особенно для термопар и RTD.
- Безопасность:
– before mounting/ обслуживание.- Убедиться, что≤100 Ом) для снижения помех.
- При работе с высокими напряжениями务必 использовать изолированные инструменты.
Для получения дополнительной технической документации (включаяLabVIEW примеры программирования, калибровочныеПроцедуры), обратитесь к NI specialists по ссылке: [NI SCXI-1193].
