Введение: продукт NI SCXI-1600
Основным объектом рассмотрения является модуль шасси и контроллера для системы NI SCXI NI SCXI-1600 (ссылка на продукт: [вставьте ссылку здесь]), разработанный брендом National Instruments (NI) — лидером в решениях для измерений и автоматизации лабораторных и промышленных процессов. Этот модуль относится к серии NI SCXI (Signal Conditioning eXtensions for Instrumentation), предназначенный для управления и питания модулей сигнальной обработки (аналоговые, цифровые, специализированные), а также для передачи данных на ПК или контроллер через стандартные интерфейсы.
Описание продукта NI SCXI-1600

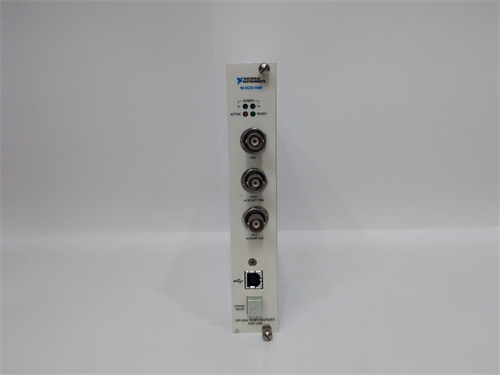

Продукт NI SCXI-1600 представляет собой интегрированный модуль, сочетающий функции контроллера шасси и интерфейса связи, который обеспечивает централизованное управление системой NI SCXI. Модуль NI SCXI-1600 поддерживает подключение до 8 модулей сигнальной обработки (например, SCXI-1125 для аналоговых входов, SCXI-1230 для цифровых I/O) в шасси SCXI, питает их через внутренний источник и передает обработанные данные на ПК через USB или Ethernet. Благодаря гибкой конфигурации, высокой точности передачи данных и совместимости с программным обеспечением NI LabVIEW NI SCXI-1600 широко используется в научных лабораториях, промышленных линиях тестирования, фармацевтике и электронике — там, где требуется комплексная обработка сигналов от множества сенсоров с возможностью визуализации и анализа данных.
Технические параметры NI SCXI-1600
- Функционал: Контроллер шасси SCXI + интерфейс связи;
- Поддерживаемое количество модулей: До 8 модулей сигнальной обработки NI SCXI;
- Интерфейсы связи: USB 2.0 (скорость до 480 Мбит/с) + Ethernet (10/100 Base-T, TCP/IP);
- Питание для модулей: 5 В DC / ±15 В DC (максимальная мощность 12 Вт);
- Точность передачи данных: Без потерь пакетов (CRC-чексумма для контроля целостности);
- Рабочая температура: От 0 °C до +55 °C (подходит для лабораторных и промышленных условий);
- Класс защиты: IP20 (для монтажа в закрытые шкафы или на рабочие столы);
- Совместимость с модулями SCXI: Поддерживает все модули NI SCXI (аналоговые, цифровые, специализированные);
- Программное обеспечение: Совместимо с NI LabVIEW, NI Measurement Studio, Python (через NI-DAQmx драйверы);
- Операционные системы: Windows 10/11, Linux (Ubuntu 20.04+).
Преимущества и особенности NI SCXI-1600
- Гибкая расширяемость: Поддержка до 8 модулей SCXI позволяет настраивать NI SCXI-1600 под конкретные задачи — например, подключить 4 модуля аналоговых входов для измерения температуры и 4 модуля цифровых I/O для управления тестовым оборудованием, без замены основного контроллера.
- Многоинтерфейсная связь: Наличие USB и Ethernet позволяет подключать NI SCXI-1600 как к настольному ПК (USB для локальной работы), так и к серверу (Ethernet для удаленного мониторинга) — удобно для лабораторий с распределенными тестовыми стендами.
- Интеграция с NI экосистемой: Совместимость с NI LabVIEW и NI-DAQmx драйверами упрощает разработку приложений для обработки и визуализации данных — пользователи могут быстро создать дашборды для мониторинга параметров и автоматизировать тестовые процедуры, не пишя сложный код.
- Надежность передачи данных: CRC-чексумма и автоматическое восстановление соединений гарантируют, что данные от модулей SCXI не теряются и не искажаются при передаче через NI SCXI-1600 — критично для точных научных измерений и промышленных тестов.
Примеры применения NI SCXI-1600
- Научные лаборатории: В физических лабораториях — NI SCXI-1600 управляет системой измерения давления в вакуумных камерах. Подключенные модули SCXI-1125 считывают данные от датчиков давления, контроллер передает их на ПК через Ethernet, а в LabVIEW создается реальный дашборд для отслеживания параметров и записи результатов эксперимента.
- Электронная промышленность: В линиях тестирования микросхем — модуль NI SCXI-1600 подключает модули SCXI-1230 (цифровые I/O) для подачи тестовых сигналов на микросхемы и модули SCXI-1140 (аналоговые выходы) для измерения отклика. Контроллер автоматизирует тест, сравнивает результаты с эталоном и отмечает бракованные изделия.
- Фармацевтика: В лабораториях разработки лекарств — NI SCXI-1600 измеряет pH и температуру растворов в реакторах. Модули SCXI-1126 (аналоговые входы для pH-датчиков) передают данные на ПК, а LabVIEW-приложение логирует параметры в реальном времени, обеспечивая соответствие стандартам GMP.
Сравнение с конкурентами
| Параметр | NI SCXI-1600 | Конкурентный модуль (например, Keysight 34972A) |
|---|---|---|
| Количество поддерживаемых модулей | 8 SCXI-модулей | 3 модуля (фиксированные типы) |
| Интерфейсы | USB 2.0, Ethernet | USB 2.0, GPIB (без Ethernet) |
| Совместимость с ПО | LabVIEW, Python, C++ | Только Keysight BenchVue (ограниченная поддержка Python) |
| Максимальная мощность для модулей | 12 Вт | 8 Вт |
| Поддержка ОС | Windows, Linux | Только Windows |
Модуль NI SCXI-1600 превосходит конкурента по расширяемости, гибкости интерфейсов, совместимости с программным обеспечением и мощностью для модулей, что делает его более универсальным для лабораторных и промышленных задач измерения.
Советы по выбору и предостережения
- Подбор модулей SCXI: При выборе NI SCXI-1600 определите тип требуемых сигналов (аналоговые/цифровые) и количество сенсоров — это поможет подобрать нужные модули SCXI (например, SCXI-1125 для температуры, SCXI-1230 для цифровых I/O) и избежать избыточных затрат.
- Настройка сети: При использовании Ethernet для удаленной работы назначьте статический IP-адрес для NI SCXI-1600 — динамический IP может измениться при перезагрузке сети, нарушая связь с ПК или сервером.
- Обновление драйверов: Регулярно обновляйте NI-DAQmx драйверы через официальный портал NI — это исправляет ошибки работы и добавляет поддержку новых модулей SCXI для NI SCXI-1600 (ссылка на продукт: [вставьте ссылку здесь]).
