Описание

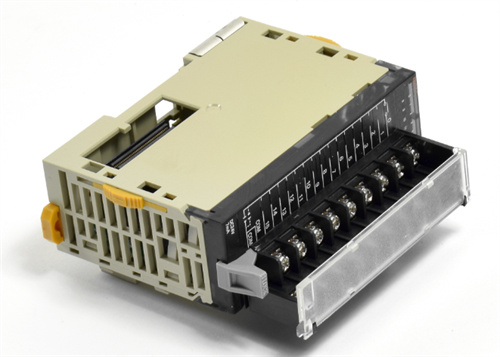

Описание продукта OMRON CJ1W-ID211
OMRON CJ1W-ID211 — это модуль цифровых входов из серии OMRON CJ1, предназначенный для расширения функциональных возможностей контроллеров PLC OMRON CJ1M/CJ1H в промышленных системах автоматизации. Этот модуль OMRON CJ1W-ID211 обеспечивает надежную прием цифровых сигналов от внешнего оборудования (датчиков положения, кнопок управления, световых барьеров) и передачу их в контроллер, что делает его ключевым компонентом для проектов с требованиями к быстроте реакции и пространственной экономии.
OMRON CJ1W-ID211 поддерживает 16 цифровых входов с высокой скоростью реакции, адаптируясь к динамичным промышленным процессам — например, отслеживание положения деталей на конвейерах или регистрация сигналов от кнопок аварийной остановки. В производстве электронных компонентов (микросхемы, сенсоры) OMRON CJ1W-ID211 принимает сигналы от оптических датчиков, которые фиксируют наличие деталей на сборочных линиях, передавая данные в PLC для синхронизации роботов-подъемников. В системах автоматизации складов CJ1W-ID211 регистрирует сигналы от индуктивных датчиков, которые определяют позицию паллет, позволяя стеклерам точно размещать товар. OMRON CJ1W-ID211 легко монтируется в шасси контроллеров OMRON CJ1, коммуницируется через внутреннюю шину PLC и настраивается через ПО OMRON CX-Programmer, что сокращает время запуска системы. [Ссылка на продукт OMRON CJ1W-ID211]
Технические параметры OMRON CJ1W-ID211
- Тип устройства: Модуль цифровых входов серии OMRON CJ1, модель OMRON CJ1W-ID211
- Бренд: OMRON
- Основная функция: Прием цифровых сигналов и передача их в контроллеры PLC OMRON CJ1M/CJ1H
- Характеристики интерфейсов (цифровые входы):
- Количество каналов: 16 (сгруппированы в 2 группы по 8 каналов)
- Тип сигнала: Сухие контакты (PNP — только положительная логика)
- Напряжение питания: 24 В DC ±10%
- Максимальный ток на канал: 7 мА (при 24 В DC)
- Время реакции: ≤0.1 мс (режим быстрого считывания), ≤1 мс (стандартный режим)
- Логика сигнала: “1” — напряжение ≥15 В DC, “0” — напряжение ≤5 В DC
- Изоляция: Межгрупповая (500 В AC/1 мин), между входами и шиной PLC (1500 В AC/1 мин)
- Защита: От перепадов напряжения (до 30 В DC), противотуманные диоды
- Коммуникационные параметры:
- Тип связи с PLC: Внутренняя шина OMRON CJ1 (бытовая частота 10 МHz)
- Поддержка конфигурации: Через ПО OMRON CX-Programmer (версии 9.0 и выше)
- Диагностика: Автоматическое обнаружение неисправностей (короткое замыкание, обрыв цепи)
- Электрические параметры:
- Напряжение питания (от PLC): 5 В DC (подаётся через шину CJ1)
- Потребляемый ток: Максимально 0.3 А (от шины 5 В DC)
- Функции защиты:
- Защита от короткого замыкания (на входах: максимальный ток ≤30 мА)
- Защита от перепадов напряжения (на входах, питании)
- Защита от электромагнитных помех (EMC: EN 61000-6-2, EN 61000-6-4)
- Защита от статического разряда (±8 кВ контактный, ±15 кВ воздушный)
- Операционные условия:
- Температурный диапазон: 0 °C до +55 °C (рабочее), -20 °C до +70 °C (хранение)
- Влажность: 10–90% относительной влажности (без конденсации)
- Альтитуда: До 2000 м
- Уровень защиты: IP20 (при монтаже в шасси PLC)
- Механические параметры:
- Корпус: Пластиковый (UL94 V-0), для монтажа в шасси OMRON CJ1
- Вес: ≈0.18 кг
- Габариты: 30 × 90 × 60 мм (ширина × высота × глубина)
- Сертификаты: CE, UL, cUL, RoHS, EN 61131-2, IEC 61010-1
Преимущества и особенности OMRON CJ1W-ID211
OMRON CJ1W-ID211 выделяется быстротой реакции, надежностью и простотой интеграции:
- Высокая скорость реакции: Время реакции ≤0.1 мс позволяет использовать модуль в системах с критическими требованиями к реальному времени — например, отслеживание быстрых процессов на конвейерах или регистрация сигналов от аварийных кнопок.
- Межгрупповая изоляция: Изоляция 500 В AC между группами каналов предотвращает взаимное влияние сигналов и повреждение модуля при скачках напряжения в одном из каналов.
- Интеграция с PLC OMRON: Легкая установка в шасси CJ1M/CJ1H и автоматическое распознавание в ПО CX-Programmer сокращают время конфигурации до 30 минут.
- Расширенная диагностика: Автоматическое обнаружение обрыва цепи или короткого замыкания на входах позволяет быстро локализовать неисправности, снижая время простоя оборудования.
- Компактность: Малые габариты и низкий вес позволяют монтировать модуль в шасси PLC вместе с другими модулями (выходы, аналоговые интерфейсы) без лишнего пространства.
Применение в отраслях
- Электронная промышленность: Сборка микросхем и электронных модулей — OMRON CJ1W-ID211 принимает сигналы от оптических датчиков (фиксация наличия чипов) и передаёт данные в PLC, который управляет роботами для точного позиционирования деталей.
- Автомобильная промышленность: Контроль качества шин и двигателей — модуль регистрирует сигналы от датчиков дефектов (например, трещин) и сигнализирует о браке, останавливая линию сборки.
- Складская автоматизация: Управление стеклерами и конвейерами — OMRON CJ1W-ID211 принимает сигналы от индуктивных датчиков (позиция паллет) и передаёт данные в PLC, который регулирует скорость стеклера, предотвращая столкновения.
- Пищевая промышленность: Упаковка продуктов (шоколад, чипсы) — CJ1W-ID211 регистрирует сигналы от световых барьеров (заполненность упаковки) и управляет приводами упаковочного оборудования, обеспечивая единообразие продукции.
Сравнение с конкурентами (Siemens ET 200SP DI 16x24VDC и Mitsubishi QX40)
| Параметр | OMRON CJ1W-ID211 | Siemens ET 200SP (6ES7131-6BH01-0BA0) | Mitsubishi QX40 |
|---|---|---|---|
| Тип устройства | Модуль DI 16 каналов (для OMRON CJ1) | Модуль DI 16 каналов (для Siemens S7-1200/1500) | Модуль DI 16 каналов (для Mitsubishi Q-series) |
| Тип логики | Только PNP | PNP/NPN (настраиваемая) | Только NPN |
| Время реакции | ≤0.1 мс | ≤0.1 мс | ≤1 мс |
| Изоляция между группами | 500 В AC | 250 В AC | 500 В AC |
| Совместимость | OMRON CJ1M/CJ1H | Siemens S7-1200/1500 | Mitsubishi Q02/Q03UDV |
| Вес | ≈0.18 кг | ≈0.25 кг | ≈0.22 кг |
| Протокол коммуникации | Внутренняя шина CJ1 | PROFINET | Внутренняя шина Q-series |
Советы по выбору и предостережению
- Выбор: OMRON CJ1W-ID211 — идеально для систем на базе PLC OMRON CJ1M/CJ1H, где нужна высокая скорость реакции (≤0.1 мс) и интеграция с другими модулями OMRON. Подходит для электронной, автомобильной и складской автоматизации. Если используется PLC Siemens — выбирайте Siemens ET 200SP; для Mitsubishi Q-series — Mitsubishi QX40.
- Установка:
- Монтируйте модуль только в шасси PLC OMRON CJ1M/CJ1H — несовместим с другими сериями OMRON (например, CP1H) или других брендов.
- При подключении датчиков проверяйте тип логики (только PNP) — использование NPN-датчиков приведет к неработе входов.
- Используйте короткие кабели для подключения входов (длина до 50 м) — уменьшает электромагнитные помехи и повышает скорость реакции.
- Обслуживание:
- Ежегодно проверяйте состояние контактов подключения — окисление или пыль могут привести к потере сигнала или нестабильной работе.
- Регулярно обновляйте firmware PLC через CX-Programmer — производитель выпускает исправления для улучшения совместимости с модулями.
- Безопасность:
- Перед монтажем/обслуживанием отключите питание PLC — остаточное напряжение в шине может нанести травму.
- Не превышайте максимальный ток на входах (7 мА/канал) — перегрузка вызовет срабатывание защиты и возможное повреждение входных цепей.
OMRON CJ1W-ID211 — это быстрый и надежный модуль цифровых входов, сочетающий качество бренда OMRON с производительностью и компактностью, идеальный для расширения систем автоматизации на базе PLC OMRON CJ1M/CJ1H.
CJ1W-ID211
