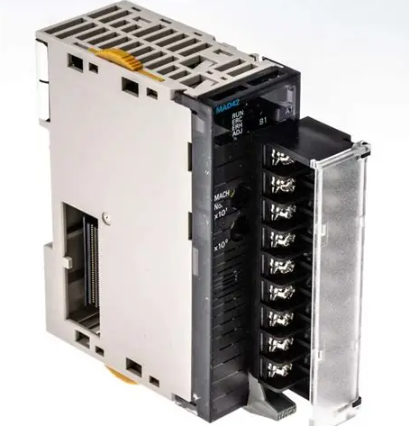

OMRON CJ1W-MAD42

Описание

Описание продукта OMRON CJ1W-MAD42

Технические параметры OMRON CJ1W-MAD42

• Тип устройства: Модуль аналоговых входов/выходов (AI/AO) серии OMRON CJ1, модель OMRON CJ1W-MAD42
• Бренд: OMRON
• Основная функция: Измерение аналоговых сигналов (AI) и выдача аналоговых команд (AO) для интеграции с PLC OMRON CJ1M/CJ1H
• Характеристики интерфейсов:
  • Аналоговые входы (AI): 4 канала
    • Типы сигналов (настраиваемые по каналу): 0–10 В DC, 4–20 мА DC, ±10 В DC
    • Точность: ±0.1% полного диапазона (при 25 °C)
    • Разрешение: 12 бит
    • Время преобразования: ≤10 мс на канал
    • Изоляция: Между входами и шиной PLC (1500 В AC/1 мин)
    • Защита: От перепадов напряжения (до 30 В DC), противотуманные диоды
  • Аналоговые выходы (AO): 2 канала
    • Типы сигналов (настраиваемые по каналу): 0–10 В DC, 4–20 мА DC
    • Точность: ±0.3% полного диапазона (при 25 °C)
    • Разрешение: 12 бит
    • Максимальный ток на выходе (4–20 мА): 20 мА
    • Максимальное напряжение на выходе (0–10 В): 10 В DC
    • Защита: От короткого замыкания (треугольное ограничение тока)
• Коммуникационные параметры:
  • Тип связи с PLC: Внутренняя шина OMRON CJ1 (бытовая частота 10 МHz)
  • Поддержка конфигурации: Через ПО OMRON CX-Programmer (версии 9.0 и выше)
  • Диагностика: Автоматическое обнаружение неисправностей (обрыв цепи, короткое замыкание, перегрев)
• Электрические параметры:
  • Напряжение питания (от PLC): 5 В DC (подаётся через шину CJ1)
  • Потребляемый ток: Максимально 0.4 А (от шины 5 В DC)
• Функции защиты:
  • Защита от короткого замыкания (на выходах: ≤50 мА)
  • Защита от перепадов напряжения (на входах/выходах, питании)
  • Защита от электромагнитных помех (EMC: EN 61000-6-2, EN 61000-6-4)
  • Защита от перегрева (автоматическое отключение при температуре >60 °C)
• Операционные условия:
  • Температурный диапазон: 0 °C до +55 °C (рабочее), -20 °C до +70 °C (хранение)
  • Влажность: 10–90% относительной влажности (без конденсации)
  • Альтитуда: До 2000 м
  • Уровень защиты: IP20 (при монтаже в шасси PLC)
• Механические параметры:
  • Корпус: Пластиковый (UL94 V-0), для монтажа в шасси OMRON CJ1
  • Вес: ≈0.22 кг
  • Габариты: 30 × 90 × 65 мм (ширина × высота × глубина)
• Сертификаты: CE, UL, cUL, RoHS, EN 61131-2, IEC 61010-1

Преимущества и особенности OMRON CJ1W-MAD42

1. Комбинированный дизайн (AI+AO): 4 аналоговых входа и 2 аналоговых выхода в одном модуле сокращают количество устройств в шасси PLC, экономя пространство и снижая затраты на монтаж.
2. Высокая точность сигналов: Точность ±0.1% для входов и ±0.3% для выходов гарантирует надежное измерение и регулирование параметров процесса (например, температура в пластиковом производстве, уровень воды в водоочистке).
3. Гибкая конфигурация: Возможность настраивать тип сигнала (напряжение/ток) для каждого канала позволяет подключать различные типы датчиков и исполнительных механизмов без дополнительных адаптеров.
4. Автоматическая диагностика: Обнаружение обрыва цепи, короткого замыкания или перегрева позволяет быстро локализовать неисправности, снижая время простоя оборудования.
5. Совместимость с PLC OMRON: Легкая установка в шасси CJ1M/CJ1H и автоматическое распознавание в ПО CX-Programmer упрощают конфигурацию и запуск системы.

Применение в отраслях

• Водоподготовка и канализация: Регулирование уровня воды в резервуарах — OMRON CJ1W-MAD42 измеряет сигналы от датчиков уровня (4–20 мА) через AI-каналы и управляет регулирующими клапанами (0–10 В) через AO-каналы, поддерживая стабильный уровень и предотвращая перелив.
• Пластиковая промышленность: Контроль температуры нагревателей в экструдерах — модуль считывает сигналы от термодатчиков (4–20 мА) и управляет мощностью нагрева через инверторы (4–20 мА), обеспечивая точность термопроцесса и качество пластиковых изделий.
• Энергетика (мелкие ТЭЦ): Регулирование давления пара в котлах — OMRON CJ1W-MAD42 измеряет сигналы от датчиков давления (4–20 мА) и управляет клапанами подачи топлива (0–10 В), оптимизируя расход топлива и предотвращая аварийные ситуации.
• Медицинская промышленность: Контроль параметров в лабораторных установках (например, смесители для лекарств) — CJ1W-MAD42 измеряет сигналы от датчиков скорости (0–10 В) и управляет двигателями смесителей (4–20 мА), обеспечивая точность рецептур и соответствие ГМП-стандартам.

Сравнение с конкурентами (Siemens ET 200SP AI 4x13bit/AO 2x13bit и Mitsubishi Q64AD-GH)

Советы по выбору и предостережению

• Выбор: OMRON CJ1W-MAD42 — идеально для систем на базе PLC OMRON CJ1M/CJ1H, где нужен комбинированный модуль (AI+AO) с балансом каналов (4 AI/2 AO) и высокой точностью. Подходит для водоподготовки, пластиковой и энергетической отраслей. Если используется PLC Siemens — выбирайте Siemens ET 200SP; для Mitsubishi Q-series (только AI) — Mitsubishi Q64AD-GH (с отдельным AO-модулем Q62DA).
• Установка:
  • Монтируйте модуль только в шасси PLC OMRON CJ1M/CJ1H — несовместим с другими сериями OMRON (например, CP1E) или других брендов.
  • При подключении AO-каналов не превышайте максимальный ток (20 мА для 4–20 мА) — перегрузка повредит выходные цепочки.
  • Используйте экранированные кабели для аналоговых сигналов (длина до 200 м для тока, до 50 м для напряжения) — уменьшает электромагнитные помехи.
• Обслуживание:
  • Ежегодно калибруйте модуль через CX-Programmer — поддерживает точность измерений, особенно важно для систем с критическими требованиями (медицинская техника, энергетика).
  • Проверяйте состояние изоляции каналов с помощью мультиметра — повреждение изоляции приводит к искажению сигналов.
• Безопасность:
  • Перед обслуживанием отключите питание PLC — остаточное напряжение в шине может нанести травму.
  • Не подключайте сигналы выше 30 В DC к AI-каналам — перепады напряжения повредят входные цепочки.
