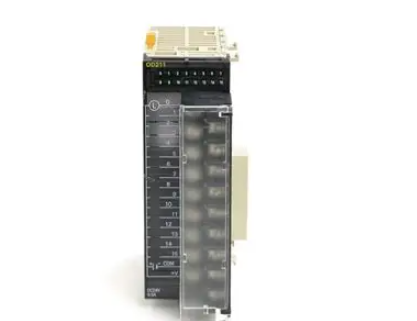

Описание продукта OMRON CJ1W-OD211
OMRON CJ1W-OD211 — это модуль цифровых выходов из серии OMRON CJ1, предназначенный для расширения функциональных возможностей контроллеров PLC OMRON CJ1M/CJ1H в промышленных системах автоматизации. Этот модуль OMRON CJ1W-OD211 обеспечивает надежную передачу цифровых команд от PLC к исполнительным механизмам (реле, контакторы, приводы, сигнализация), что делает его неотъемлемым компонентом для проектов с требованиями к стабильности и быстрой реакции на команды контроллера.
OMRON CJ1W-OD211 поддерживает 16 цифровых выходов с транзисторным типом, адаптируясь к большинству промышленных нагрузок — например, управление приводами конвейеров, активация световой сигнализации или переключение реле для питанияmicromachines. В производстве электронных компонентов (например, сборка печатных плат) OMRON CJ1W-OD211 управляет приводами роботов-подъемников, которые позиционируют детали с точностью, обеспечивая синхронность с другими этапами сборки. В системах безопасности промышленных объектов CJ1W-OD211 активирует аварийные светосигналы и звуковые предупреждения при превышении опасных лимитов (например, перегрузка конвейера), предотвращая травмы персонала. OMRON CJ1W-OD211 легко монтируется в шасси контроллеров OMRON CJ1, коммуницируется через внутреннюю шину PLC и настраивается через ПО OMRON CX-Programmer, что значительно сокращает время запуска системы. [Ссылка на продукт OMRON CJ1W-OD211]
Технические параметры OMRON CJ1W-OD211
- Тип устройства: Модуль цифровых выходов серии OMRON CJ1, модель OMRON CJ1W-OD211
- Бренд: OMRON
- Основная функция: Передача цифровых команд от PLC OMRON CJ1M/CJ1H к исполнительным механизмам
- Характеристики интерфейсов (цифровые выходы):
- Количество каналов: 16 (сгруппированы в 2 группы по 8 каналов)
- Тип выходов: Транзисторные (PNP, открытие коллектора)
- Напряжение работы: 24 В DC ±10%
- Максимальный ток на канал: 0.5 А (при 24 В DC)
- Максимальный суммарный ток по группе: 2 А (для каждой группы из 8 каналов)
- Максимальный суммарный ток по всем каналам: 4 А
- Время реакции (включение/отключение): ≤0.1 мс (включение), ≤0.2 мс (отключение)
- Изоляция: Межгрупповая (500 В AC/1 мин), между выходами и шиной PLC (1500 В AC/1 мин)
- Защита: От короткого замыкания (треугольное ограничение тока), от перегрева
- Коммуникационные параметры:
- Тип связи с PLC: Внутренняя шина OMRON CJ1 (бытовая частота 10 МHz)
- Поддержка конфигурации: Через ПО OMRON CX-Programmer (версии 9.0 и выше)
- Диагностика: Автоматическое обнаружение неисправностей (короткое замыкание, перегрев, обрыв цепи)
- Электрические параметры:
- Напряжение питания (от PLC): 5 В DC (подаётся через шину CJ1)
- Потребляемый ток: Максимально 0.3 А (от шины 5 В DC, без нагрузки на выходы)
- Функции защиты:
- Защита от короткого замыкания (максимальный ток на канал ≤1 А)
- Защита от перегрева (автоматическое отключение при температуре >60 °C)
- Защита от электромагнитных помех (EMC: EN 61000-6-2, EN 61000-6-4)
- Защита от статического разряда (±8 кВ контактный, ±15 кВ воздушный)
- Операционные условия:
- Температурный диапазон: 0 °C до +55 °C (рабочее), -20 °C до +70 °C (хранение)
- Влажность: 10–90% относительной влажности (без конденсации)
- Альтитуда: До 2000 м
- Уровень защиты: IP20 (при монтаже в шасси PLC)
- Механические параметры:
- Корпус: Пластиковый (UL94 V-0), для монтажа в шасси OMRON CJ1
- Вес: ≈0.2 кг
- Габариты: 30 × 90 × 62 мм (ширина × высота × глубина)
- Сертификаты: CE, UL, cUL, RoHS, EN 61131-2, IEC 61010-1
Преимущества и особенности OMRON CJ1W-OD211
OMRON CJ1W-OD211 выделяется надежностью, быстрой реакцией и удобством интеграции:
- Высокая мощность на канал: Максимальный ток 0.5 А на канал позволяет подключать не только сигнальную оборудование (сигналы, реле), но и небольшие приводы (например, миниатюрные конвейеры), без необходимости дополнительных усилителей.
- Межгрупповая изоляция: Изоляция 500 В AC между группами каналов предотвращает взаимное влияние сигналов и повреждение модуля при скачках напряжения в одном из каналов (например, при коротком замыкании в группе 1, группа 2 продолжает работать стабильно).
- Быстрая реакция: Время включения ≤0.1 мс и отключения ≤0.2 мс делает модуль подходящим для систем с требованиями к реальному времени (например, аварийные системы, высокоскоростные конвейеры).
- Автоматическая диагностика: Обнаружение короткого замыкания, перегрева или обрыва цепи позволяет быстро локализовать неисправности, снижая время простоя оборудования и затраты на обслуживание.
- Легкая интеграция с PLC OMRON: Модуль автоматически распознаётся контроллером CJ1M/CJ1H после монтажа в шасси, а через ПО CX-Programmer можно настроить параметры (например, задержку включения) за несколько минут.
Применение в отраслях
- Электронная промышленность (сборка печатных плат): Управление роботами-подъемниками — OMRON CJ1W-OD211 отправляет команды на приводы роботов (через цифровые выходы), которые позиционируют печатные платы под установочными головками, обеспечивая точность сборки и снижение брака.
- Промышленная безопасность: Аварийные системы предупреждения — модуль активирует светосигналы (красный цвет) и звуковые предупреждения при превышении лимитов (например, перегрузка конвейера, открытие защитных щитов), предотвращая травмы персонала и повреждение оборудования.
- Пищевая промышленность (упаковка): Управление упаковочнымиmicromachines — OMRON CJ1W-OD211 управляет приводами упаковочных пленок и резальными механизмами, регулируя скорость упаковки в зависимости от количества продуктов (например, упаковка конфет, чипсов).
- Автомобильная промышленность (тестирование компонентов): Контроль тестовых стендов — CJ1W-OD211 переключает реле для подачи питания к тестируемым компонентам (например, аккумуляторам, сенсорам) и активирует сигналы о завершении теста (зеленый свет) или браке (красный свет).
Сравнение с конкурентами (Siemens ET 200SP DO 16x24VDC и Mitsubishi QY40)
| Параметр | OMRON CJ1W-OD211 | Siemens ET 200SP (6ES7132-6BH01-0BA0) | Mitsubishi QY40 |
|---|---|---|---|
| Тип устройства | Модуль DO 16 каналов (PNP, транзисторные) | Модуль DO 16 каналов (PNP/NPN, транзисторные) | Модуль DO 16 каналов (NPN, транзисторные) |
| Максимальный ток на канал | 0.5 А | 0.5 А | 0.5 А |
| Максимальный суммарный ток | 4 А | 4 А | 3.2 А |
| Время реакции (включение) | ≤0.1 мс | ≤0.1 мс | ≤0.2 мс |
| Межгрупповая изоляция | 500 В AC | 250 В AC | 500 В AC |
| Совместимость | OMRON CJ1M/CJ1H | Siemens S7-1200/1500 | Mitsubishi Q-series (Q02/Q03UDV) |
| Протокол коммуникации | Внутренняя шина CJ1 | PROFINET | Внутренняя шина Q-series |
| Вес | ≈0.2 кг | ≈0.25 кг | ≈0.23 кг |
Советы по выбору и предостережению
- Выбор: OMRON CJ1W-OD211 — идеально для систем на базе PLC OMRON CJ1M/CJ1H, где нужны транзисторные выходы PNP с высокой мощностью (0.5 А/канал) и быстрой реакцией. Подходит для электронной, пищевой и автомобильной отраслей, а также для систем промышленной безопасности. Если используется PLC Siemens — выбирайте Siemens ET 200SP (поддерживает PNP/NPN); для Mitsubishi Q-series — Mitsubishi QY40 (только NPN).
- Установка:
- Монтируйте модуль только в шасси PLC OMRON CJ1M/CJ1H — несовместим с другими сериями OMRON (например, CP1E) или брендами.
- Не превышайте максимальный суммарный ток по группе (2 А) и по всем каналам (4 А) — перегрузка вызовет срабатывание защиты и остановку работы модуля.
- При подключении нагрузок используйте фuses (1 А на канал) — дополнительная защита от короткого замыкания и перегрузки.
- Обслуживание:
- Ежегодно проверяйте состояние контактов подключения — окисление или пыль могут привести к повышенному сопротивлению и перегреву каналов.
- Регулярно обновляйте firmware контроллера CJ1M/CJ1H через CX-Programmer — производитель выпускает исправления для улучшения совместимости с модулями и стабильности работы.
- Безопасность:
- Перед монтажем/обслуживанием отключите питание PLC — остаточное напряжение в шине CJ1 может нанести травму.
- Не подключайте нагрузки с током выше 0.5 А на канал — это повредит транзисторы и вызовет выход модуля из строя.
OMRON CJ1W-OD211 — это надежный и производительный модуль цифровых выходов, сочетающий качество бренда OMRON с функциональностью для сложных систем автоматизации, где требуется стабильная передача команд к исполнительным механизмам.
