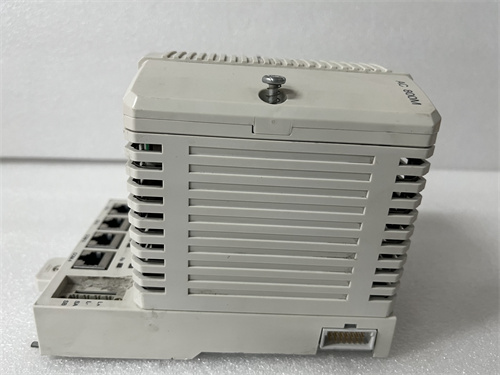

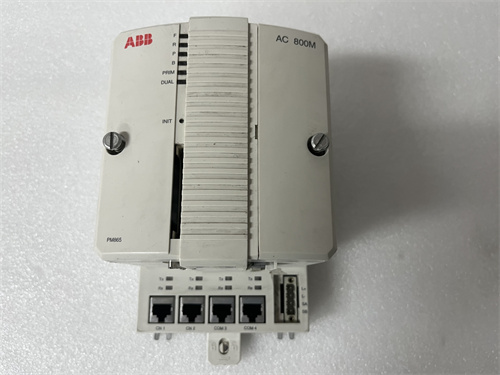

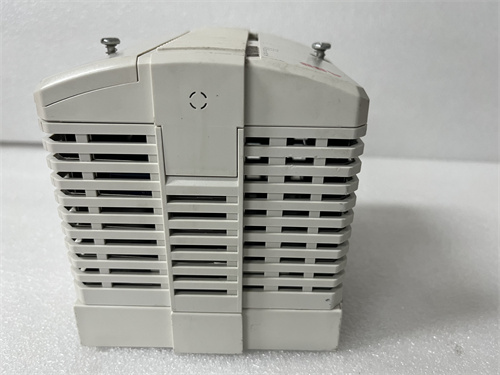

PM865K01 3BSE031151R1 от ABB | Процессор для РСУ, тестирование

Описание

Введение

ABB PM865K01 3BSE031151R1 — это один из самых популярных процессоров для контроллеров AC800M в системах ABB 800xA. Если по простому: это мозг вашего шкафа управления, который круглосуточно опрашивает модули ввода-вывода, выполняет ПИД-регулирование, обменивается данными с операторскими станциями и другими контроллерами. Честно говоря, в своё время PM865K01 был выбором «золотой середины» — помощнее, чем PM864, но не такой дорогой, как PM866. Вот в чём его фишка: он поддерживает резервирование (можно поставить два в пару) и имеет два независимых Ethernet-порта, что позволяет строить отказоустойчивые сети. На одном нефтехимическом заводе под Салаватом стоят два таких в горячем резерве уже восемь лет — ни одного сбоя. Проверено временем: надёжность на высоте.

Технические характеристики

Руководство по замене (4 фазы)

Фаза 1 — Подготовка (~10 мин)
Если процессор не резервирован, остановите контроллер штатными средствами (переведите в STOP). Сделайте полный бэкап проекта из Control Builder на внешний носитель. Отключите питание шасси. Сфотографируйте на телефон все подключения к PM865K01: Ethernet-кабели (в какой порт какой воткнут), кабель RS-232, разъём питания. Наденьте антистатический браслет и заземлитесь за корпус шкафа.

Фаза 2 — Демонтаж (~5 мин)
Отсоедините все кабели от передней панели процессора. Отожмите фиксаторы по бокам модуля (они тугие, но не ломайте). Потяните процессор на себя строго горизонтально, не шатайте вверх-вниз — можно погнуть контакты на объединительной плате. Извлеките модуль.

Фаза 3 — Установка (~5 мин)
Достаньте новый ABB PM865K01 из антистатической упаковки. Осмотрите задний разъём — нет ли мусора в отверстиях. Вставьте процессор в направляющие шасси и плавно дожмите до упора — фиксаторы должны защёлкнуться. ⚠️ Важно: если идёт туго, не применяйте силу, проверьте, нет ли перекоса. Подключите все кабели строго по фотографиям.

Фаза 4 — Включение и тест (~15 мин)
Включите питание шасси. Наблюдайте за LED: сначала должен загореться зелёный «PWR», потом через 10-20 секунд — «RUN» (мигающий или ровный). Если горит красный «ERR» — ищите проблему. Запустите Control Builder, подключитесь к контроллеру. Загрузите бэкап проекта. Проверьте связь с модулями ввода-вывода и сетью. Погоняйте систему в тестовом режиме 30-40 минут — смотрите на ошибки и диагностику.

Типичные ошибки при замене

1. Несовпадение версий прошивки. Версия прошивки PM865K01 должна соответствовать версии проекта в Control Builder. Реальный случай: поставили процессор с прошивкой 4.1 в проект под прошивку 5.0 — контроллер выдавал ошибки совместимости. Записывайте версию со старого модуля.
2. Ошибки при настройке резервирования. При установке пары процессоров нужно правильно соединить их служебным кабелем и настроить сеть. Забыли подключить кабель синхронизации — резерв не встал в строй. Сверьтесь с документацией.
3. Проблемы с батарейкой. Батарейка держит часы и энергозависимую память. Если процессор долго лежал на складе, батарейка могла сесть. При первом включении вылезет ошибка. Проверяйте дату выпуска.
4. Несовместимость с шасси. Старые шасси (TP830) могут не обеспечить стабильное питание для PM865K01. Проверьте совместимость по таблице ABB.
5. ESD (Статика). Процессор очень чувствителен к статике. Один раз инженер без браслета потёр разъём пальцем — и модуль отправился в RMA. Браслет обязателен.

Качество и прозрачность

Каждый PM865K01 перед отправкой мы прогоняем через тест-стенд на базе AC800M.

• Входной контроль: Сверяем серийный номер с заводской этикеткой, осматриваем корпус — нет ли царапин, сколов. Проверяем разъёмы на целостность.
• Функциональный тест: Устанавливаем модуль в тестовое шасси. Подаём питание, проверяем прохождение POST (самотестирования) — все LED должны мигнуть и погаснуть. Подключаемся по Ethernet через Control Builder, проверяем версию прошивки. Грузим тестовый проект, проверяем выполнение логики. Проверяем порты RS-232 и Ethernet. Оставляем на 24 часа под нагрузкой — смотрим на стабильность и температуру.
• Итог: По итогам тестов модуль функционирует корректно. Предоставляем тест-протокол и фото/видео по запросу.

Новый оригинал vs восстановленный

Как бывалый снабженец, объясню разницу.

• Новый оригинал — это коробка с пломбами ABB. Конденсаторы свежие, батарейка новая, прошивка заводская. Никто не лазил, не перепаивал. У нас такой.
• Восстановленный — чаще всего это процессор, снятый с объекта после аварии или модернизации. Могли перепаять явно сгоревшие детали, но скрытые дефекты (микротрещины BGA, деградация флеш-памяти) остаются. Отказы в 3-5 раз выше.

Цена у нас ориентировочная, финальная — по запросу. Наш новый оригинал дороже восстановленного на 30-50%, но это стоимость спокойствия. С нами вы получаете накладную, фото этикетки и серийник для проверки у ABB.

Часто задаваемые вопросы (FAQ)

Вопрос: Можно ли заменить старый PM864 на PM865K01 без переделки проекта?
Ответ: В большинстве случаев — да, они программно совместимы. Но нужно проверить версию проекта в Control Builder и, возможно, обновить её.

Вопрос: Поддерживает ли PM865K01 горячую замену (Hot Swap)?
Ответ: В режиме резервирования (два процессора в паре) — да, можно вытащить один из процессоров на работающей системе для замены. Если процессор один — замена только на остановленной системе с выключенным питанием.

Вопрос: Сбросится ли программа при замене на такой же процессор?
Ответ: Если модуль новый (пустой) — да, программа сотрётся, и её нужно загружать заново из бэкапа. Если процессор был заранее запрограммирован, то после установки он сразу подхватит логику.

Вопрос: Чем отличается PM865K01 от PM865K02?
Ответ: K02 обычно имеет больше памяти или расширенный набор интерфейсов. Уточняйте по документации ABB.

Вопрос: Как узнать версию прошивки, не подключаясь к Control Builder?
Ответ: Можно подключиться через RS-232 терминалом (например, PuTTY) при включении питания. Загрузчик выдаст версию.

Вопрос: Какая гарантия?
Ответ: 12 месяцев с даты отгрузки. Гарантия распространяется на скрытые заводские дефекты. На модули со следами вскрытия, залития или механических повреждений — не действует. Акт тестирования прилагается.
