Описание
Введение

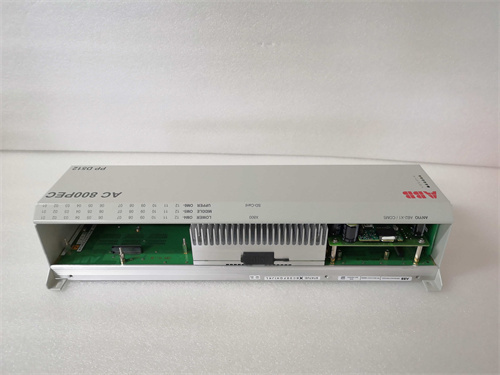

ABB PPD539A102 3BHE039770R0102 — это специализированная плата управления для мощных средневольтных преобразователей частоты серий ACS5000 и ACS6000, которые крутят турбокомпрессоры, насосы и вентиляторы на электростанциях и в нефтегазе. Если по-простому: она берёт команды от основного контроллера преобразователя (AMC, COU) и превращает их в оптические импульсы, которые открывают и закрывают огромные IGBT-транзисторы, коммутирующие токи в тысячи ампер. Вот в чём фишка PPD539A102: у неё оптические входы и выходы — полная гальваническая развязка от силовой части, это спасает слаботочную электронику при пробоях. На газоперекачивающей станции под Тюменью такой модуль пережил прямое попадание грозы в линию — оптика сгорела, но сам контроллер остался жив. Проверено временем: это мозг, который рулит большими токами.
Технические характеристики
| Параметр | Значение |
|---|---|
| Модели | PPD539A102, 3BHE039770R0102 |
| Тип | Плата управления IGBT (Pulse Pattern Driver) |
| Совместимость | ACS5000, ACS6000 (средневольтные преобразователи) |
| Интерфейсы связи | Оптоволоконные (Tx/Rx) для управления IGBT |
| Входы | Оптические сигналы от основного контроллера (AMC/COU) |
| Выходы | Оптические сигналы на IGBT-модули (Gate Units) |
| Диагностика | Обратная связь от IGBT (статус, ошибки) |
| Питание | 24 В DC (от блока питания преобразователя) |
| Защита | От перенапряжения, переполюсовки |
| Рабочая температура | от 0 до +55 °C |
| Монтаж | В стойку преобразователя (в отсек управления) |
| Вес | ~0.5 кг |
Руководство по замене (4 фазы)
Фаза 1 — Подготовка (~15 мин)
Остановите преобразователь штатными средствами, отключите высокое напряжение (10 кВ!). Убедитесь, что конденсаторы в звене постоянного тока разрядились (подождите минимум 15 минут после отключения, проверьте тестером). Сделайте бэкап параметров привода через ПО DriveWindow. Сфотографируйте на телефон все подключения к PPD539A102: оптические кабели (откуда какой идёт), разъём питания, провода обратной связи. Наденьте антистатический браслет.
Фаза 2 — Демонтаж (~10 мин)
Аккуратно отсоедините оптические кабели — не тяните за пластик, беритесь за разъём. Отсоедините разъём питания и провода обратной связи. Открутите крепёжные винты, которые держат плату. Извлеките модуль из направляющих. Положите в антистатический пакет.
Фаза 3 — Установка (~10 мин)
Достаньте новый ABB 3BHE039770R0102 из антистатической упаковки. Осмотрите разъёмы — нет ли повреждений. Установите плату в направляющие и закрепите винтами. Подключите все разъёмы строго по фотографиям: оптику (соблюдайте пары Tx/Rx), питание, сигнальные провода. ⚠️ Важно: не перепутайте оптические каналы — если перепутать, IGBT могут открываться в неправильной последовательности, и преобразователь взорвётся.
Фаза 4 — Включение и тест (~20 мин)
Подайте питание на преобразователь (пока без высокого напряжения). Наблюдайте за LED на плате — должен загореться зелёный «PWR», а потом «READY» (если нет ошибок). Зайдите в DriveWindow, проверьте статус платы. Проведите тест управления IGBT (обычно есть встроенная диагностика). Если всё ок, включайте высокое напряжение и проверяйте работу привода на холостом ходу.
Типичные ошибки при замене
- Несовпадение версий прошивки. PPD539A102 имеет свою внутреннюю логику, которая должна быть совместима с версией AMC (Main Controller). Реальный случай: поставили плату с новой прошивкой в старый ACS6000 — привод выдавал ошибку «PPD comm failure». Записывайте версию со старого модуля.
- Ошибки при подключении оптики. Перепутали Tx и Rx на одном из каналов — IGBT не получают сигналы, привод не запускается. Маркируйте каждый кабель перед снятием.
- Несовместимость с типом IGBT. Для разных типов IGBT-модулей могут требоваться разные версии PPD. Уточните по документации.
- Нехватка питания. Проверьте напряжение 24 В на клеммах — должно быть стабильным. Если БП «уставший», плата может работать с ошибками.
- Пробой статическим электричеством. Плата очень чувствительна, особенно оптические трансиверы. Один раз монтёр потёр разъём синтетической тряпкой — и модуль приказал долго жить. Браслет и антистатический коврик обязательны.
Качество и прозрачность
Каждый PPD539A102 мы проверяем на стенде с преобразователем ACS6000.
- Входной контроль: Проверяем серийный номер, внешний вид — нет ли сколов, следов перегрева. Осматриваем оптические разъёмы (не грязные ли).
- Функциональный тест: Устанавливаем плату в тестовый преобразователь. Подаём питание, проверяем прохождение самотестирования. Через ПО DriveWindow проверяем связь с AMC. Проводим тест импульсов управления IGBT (имитация нагрузки). Проверяем каналы обратной связи. Оставляем на 24 часа в рабочем режиме (без высокого напряжения) — смотрим на стабильность и отсутствие ошибок.
- Итог: По итогам тестов модуль функционирует корректно. Предоставляем тест-протокол и фото/видео по запросу.
Новый оригинал vs восстановленный
Расскажу вам правду про эти платы. На рынке их много, но качество разное.
- Новый оригинал — это коробка с пломбами ABB. Никто не выпаивал микросхемы, не перепаивал разъёмы. Оптические трансиверы новые (а они деградируют со временем). Прошивка заводская, последней версии. У нас такой.
- Восстановленный — это плата, которую «подняли» с донорского преобразователя. В ней могут быть заменены явно сгоревшие детали, но скрытые дефекты (деградация оптопар, микротрещины) остаются. В 3-5 раз выше риск отказа.
Цена у нас ориентировочная, финальная — по запросу. Наш новый оригинал дороже восстановленного на 50-70%, но это цена надёжности. С нами вы получаете накладную, фото этикетки и серийник для проверки у ABB.
Часто задаваемые вопросы (FAQ)
Вопрос: Можно ли использовать PPD539A102 в преобразователе ACS1000?
Ответ: Нет, только для ACS5000 и ACS6000. У ACS1000 другие типы IGBT и другая система управления.
Вопрос: Снята ли с производства эта плата?
Ответ: Для старых версий ACS6000 — да, но как запчасть ещё доступна. У нас в наличии есть новая партия.
Вопрос: Чем отличается PPD539A102 от PPD539A101?
Ответ: Ревизия 102 обычно имеет обновлённую прошивку и поддержку новых типов IGBT (например, 5-го поколения). Взаимозаменяемы не всегда.
Вопрос: Можно ли заменить только одну плату PPD в многодвигательном приводе?
Ответ: Можно, но нужно убедиться, что версии прошивок всех PPD одинаковы. Разные версии могут привести к рассогласованию.
Вопрос: Сбросятся ли настройки при замене платы?
Ответ: Настройки привода хранятся в основном контроллере (AMC). Сама PPD не хранит параметров. После замены привод должен заработать, если версия совместима.
Вопрос: Какая гарантия?
Ответ: 12 месяцев с даты отгрузки. Гарантия распространяется на скрытые заводские дефекты. На модули со следами вскрытия, залития или механических повреждений (сломанные оптические разъёмы) — не действует. Акт тестирования прилагается.
