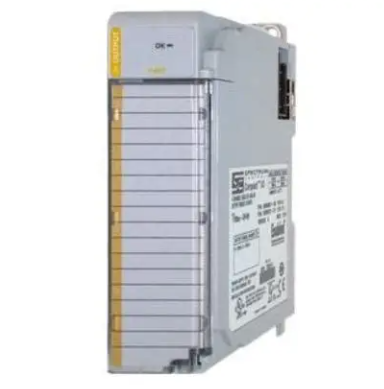

PROSOFT 1769SC-OF4IH — Индустриальный модуль аналоговых выходов для контроллеров Allen-Bradley CompactLogix
PROSOFT 1769SC-OF4IH — специализированный модуль аналоговых выходов, разработанный компанией ProSoft Technology для расширения функциональности контроллеров Allen-Bradley CompactLogix (серии 1769). Особенно предназначен для точного управления исполнительными механизмами в промышленных процессах, PROSOFT 1769SC-OF4IH сочетает высокую точность сигнала, надежность и полную интеграцию с системой Ethernet/IP, что делает его идеальным выбором для отраслей, таких как машиностроение, автоматизация производства, энергетика, пищевая промышленность.
Описание продукта
PROSOFT 1769SC-OF4IH — модуль аналоговых выходов в форм-факторе Allen-Bradley 1769 (CompactLogix), оснащенный 4 независимыми каналами, поддерживающими стандартные индустриальные сигналы: напряжение 0-10 В или ток 4-20 мА. Продукт PROSOFT 1769SC-OF4IH предназначен для управления различными исполнительными механизмами — инвесторами, приводами, клапанами, регуляторами скорости и другими устройствами, требующими аналогового управления с высокой точностью (разрешение 16 бит, погрешность ≤0.1% полного диапазона).
PROSOFT 1769SC-OF4IH полностью интегрируется в систему Ethernet/IP (CIP), что позволяет контроллеру CompactLogix управлять модулем напрямую через программное обеспечение Rockwell Studio 5000. Каждый канал можно независимо параметризовать (тип сигнала: ток/напряжение, диапазон рабочего сигнала) через конфигурацию PLC, без необходимости дополнительного программного обеспечения. Модуль поддерживает функции диагностики в реальном времени — отслеживание перегрузки каналов, обрыва цепи, короткого замыкания, а также сигнализацию об ошибках через PLC, что позволяет быстро реагировать на нештатные ситуации.
Конструкция PROSOFT 1769SC-OF4IH повторяет стандартные размеры модулей CompactLogix: монтаж на рельс 1769, ширина 1 слот, класс защиты IP20, что обеспечивает совместимость с шкафами управления и другими модулями серии 1769. Модуль работает в широком диапазоне рабочих температур (-20 °C до +60 °C), устойчив к электромагнитным помехам (EMC Class A) и имеет электрическую изоляцию между каналами и коммуникационным интерфейсом (500 ВАК), что предотвращает взаимное влияние сигналов и повреждение оборудования.
Питание PROSOFT 1769SC-OF4IH осуществляется через шину контроллера CompactLogix (24 ВДС), что упрощает монтаж и подключение — нет необходимости в отдельном источнике питания. Модуль имеет низкое энергопотребление (до 3 Вт) и защищенные выходные цепочки от коротких замыканий и статического разряда (±8 кВ контактный). PROSOFT 1769SC-OF4IH прошел сертификацию UL, CSA, CE, подтверждая соответствие стандартам безопасности и качества для промышленного применения.
Будь-то регулирование скорости приводов в производственной линии, управление уровнем материала в смесителях или регулировка давления в трубопроводах, PROSOFT 1769SC-OF4IH предоставляет точное и надежное аналоговое управление, расширяя возможности контроллеров Allen-Bradley CompactLogix и обеспечивая стабильность промышленных процессов.
Технические параметры
- Бренд: ProSoft Technology
- Модель: PROSOFT 1769SC-OF4IH
- Тип устройства: Индустриальный модуль аналоговых выходов для Allen-Bradley CompactLogix
- Совместимые системы: Контроллеры Allen-Bradley CompactLogix (1769-Lxx), Micro800 (с адаптером), Rockwell Studio 5000
- Поддерживаемые протоколы: Ethernet/IP (CIP), CIP Safety (опционально)
- Параметры аналоговых выходов:
- Количество каналов: 4 независимых
- Тип сигнала: Ток 4-20 мА / Напряжение 0-10 В (настраивается по каналу)
- Разрешение: 16 бит
- Погрешность: ≤0.1% полного диапазона (при 25 °C)
- Макс. нагрузка на канал: 500 Ом (для тока), ≥10 кОм (для напряжения)
- Выходной ток: Макс. 22 мА (для тока), Макс. 10 мА (для напряжения)
- Коммуникационный интерфейс: Интеграция с шиной CompactLogix (Ethernet/IP)
- Изоляция: 500 ВАК между каналами, коммуникационным интерфейсом и питанием
- Напряжение питания: 24 ВДС (от шины CompactLogix), допуск ±10%
- Потребляемая мощность: Максимальная 3 Вт
- Механические параметры:
- Монтаж: Рельс Allen-Bradley 1769, ширина 1 слот
- Класс защиты: IP20
- Габариты (Ш x В x Г): 32 мм x 110 мм x 85 мм
- Вес: ≈ 0.18 кг
- Операционные параметры:
- Диапазон рабочих температур: -20 °C до +60 °C
- Диапазон температур хранения: -40 °C до +85 °C
- Относительная влажность: 5% до 95% (без конденсации)
- Защита:
- От электромагнитных помех: EMC Class A (EN 55011, EN 61000)
- От статического разряда: ±8 кВ (контактный), ±15 кВ (воздушный)
- От коротких замыканий: Ограничитель тока на выходных каналах
- Сертификации: CE, UL, CSA, FCC Class B
Преимущества и особенности
- Полная интеграция с CompactLogix: PROSOFT 1769SC-OF4IH идеально вписывается в экосистему Allen-Bradley, управляется через Studio 5000 без дополнительного ПО.
- Высокая точность: Разрешение 16 бит и погрешность ≤0.1% гарантируют точное управление исполнительными механизмами.
- Гибкость конфигурации: Каждой из 4 каналов можно независимо настроить на ток или напряжение.
- Функции диагностики: Отслеживание ошибок (обрыв, короткое замыкание, перегрузка) и сигнализация через PLC.
- Компактность: Ширина 1 слота в форм-факторе 1769, экономия пространства в шкафу управления.
- Надежность: Электрическая изоляция, защита от ЭМП и статического разряда, долговечность в суровых условиях.
Области применения и примеры использования
- Машиностроение: На станке с ЧПУ, управляемом Allen-Bradley CompactLogix, PROSOFT 1769SC-OF4IH регулирует скорость серводвигателей через аналоговые сигналы 4-20 мА. Высокая точность модуля гарантирует плавное движение инструмента, снижая брак и повышая качество обработки деталей.
- Автоматизация производства: В производственной линии по сборке электроники PROSOFT 1769SC-OF4IH управляет инвесторами конвейеров (сигнал 0-10 В), регулируя скорость перемещения полуфабрикатов в зависимости от нагрузки на последующие операции. Функции диагностики сигнализируют о сбое привода, предотвращая остановку всей линии.
- Пищевая промышленность: На заводе по производству напитков PROSOFT 1769SC-OF4IH контролирует клапаны подачи сахара и добавок через сигналы 4-20 мА, поддерживая точное соотношение ингредиентов. Модуль устойчив к перепадам температуры и влажности в производственных цехах.
- Энергетика: В системе управления насосами для подачи воды, управляемой CompactLogix, PROSOFT 1769SC-OF4IH регулирует скорость насосов через аналоговые сигналы, оптимизируя энергопотребление в зависимости от уровня воды в резервуарах.
- Нефтегазовая промышленность: На газоперекачивающей станции PROSOFT 1769SC-OF4IH управляет регулирующими клапанами в трубопроводах (сигнал 4-20 мА), поддерживая заданное давление газа. Электрическая изоляция модуля защищает его от электромагнитных помех от высоковольтного оборудования.
Сравнение с конкурентами
| Параметр | PROSOFT 1769SC-OF4IH | Конкурентный продукт (напр., Allen-Bradley 1769-OF4) | Преимущество ProSoft |
|---|---|---|---|
| Погрешность | ≤0.1% полного диапазона | ≤0.2% полного диапазона | Высокая точность сигнала для критических приложений |
| Количество каналов | 4 (независимых) | 4 (независимых) | Равное количество каналов, но лучшая точность |
| Интеграция с Studio 5000 | Полная (без дополнительного ПО) | Полная | Идентичная интеграция, но более выгодная цена |
| Изоляция каналов | 500 ВАК | 250 ВАК | Лучшая защита от взаимного влияния сигналов и помех |
| Потребляемая мощность | 3 Вт | 4.5 Вт | Ниже энергопотребление, снижение нагрузки на шину питания |
Рекомендации по выбору и мерам предосторожности
- Рекомендации по выбору: Выбирайте PROSOFT 1769SC-OF4IH, если вы используете контроллеры Allen-Bradley CompactLogix и нуждаетесь в надежном модуле аналоговых выходов с высокой точностью. Идеально подходит для машиностроения, автоматизации производства, пищевой промышленности и энергетики, где требуется точное управление исполнительными механизмами.
- Меры предосторожности при установке: Монтируйте PROSOFT 1769SC-OF4IH на рельс 1769 в соответствии с инструкциями Allen-Bradley, обеспечивая достаточное пространство для теплоотвода (не менее 5 см между модулями). Используйте экранированные кабели для подключения аналоговых сигналов, соблюдая правила заземления, чтобы снизить влияние электромагнитных помех. Убедитесь в правильном подключении нагрузок к выходным каналам (не превышайте максимальные параметры).
- Советы по конфигурации: Параметризуйте каждый канал через Rockwell Studio 5000 — выберите тип сигнала (ток/напряжение) и диапазон в соответствии с требованиями исполнительного механизма. Настройте функции диагностики (пороги ошибок) и свяжите сигналы аварий с алгоритмами защиты PLC для предотвращения повреждения оборудования.
- Обслуживание: Периодически проверяйте состояние кабелей и разъемов на наличие повреждений, коррозии или окисления. Отслеживайте состояние модуля через диагностические теги в Studio 5000 — проверяйте напряжение питания, состояние каналов и наличие ошибок. Обновляйте прошивку модуля через программное обеспечение Rockwell, следуя инструкциям ProSoft Technology.
- Экологические факторы: Эксплуатируйте модуль в пределах указанных температур и влажности. При утилизации модуля соблюдайте локальные экологические нормы для электроники, так как конструкция содержит электронные компоненты и пластик.
PROSOFT 1769SC-OF4IH — высокоточный и надежный модуль аналоговых выходов для контроллеров Allen-Bradley CompactLogix, который обеспечивает точное управление промышленными процессами. Благодаря полной интеграции с экосистемой Rockwell, высокой точности сигнала и функциям диагностики, он стал незаменимым компонентом для проектов автоматизации, где требуется надежность и точность.
