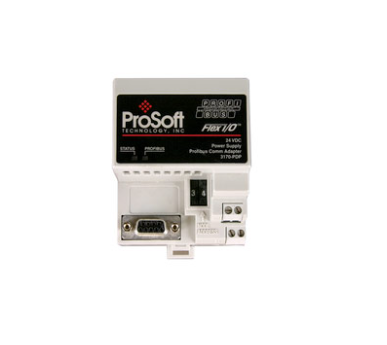

Описание продукта: Prosoft 3170-PDP
Prosoft 3170-PDP — это промышленный шлюз коммуникации PROFIBUS DP, разработанный компанией ProSoft Technology для интеграции систем автоматизации на основе Ethernet с оборудованием PROFIBUS DP. Как универсальный компонент линейки шлюзов Prosoft 3170, Prosoft 3170-PDP сочетает в себе поддержку ключевых промышленных протоколов, высокую надежность и простоту конфигурации, обеспечивая бесперебойную передачу данных между контроллерами, датчиками, приводами и системами SCADA. Независимо от того, используется ли Prosoft 3170-PDP в машиностроении, энергетике или химической промышленности, он отличается превосходной совместимостью и стабильностью в суровых промышленных условиях, что делает его предпочтительным выбором для модернизации и интеграции гетерогенных систем.
Технические параметры
| Параметр | Характеристика |
|---|---|
| Бренд и модель | Prosoft 3170-PDP |
| Тип устройства | Промышленный шлюз коммуникации (Ethernet/TCP/IP <-> PROFIBUS DP) |
| Поддерживаемые протоколы | PROFIBUS DP (Мастер/Slave), TCP/IP, UDP, Modbus TCP (Мастер/Slave), Ethernet/IP (Slave), DHCP, DNS, NTP |
| Сетевые интерфейсы | 1 порт Ethernet (10/100 Мбит/с, RJ45); 1 порт PROFIBUS DP (SUB-D 9 пинов, конформация EN 50170) |
| Параметры PROFIBUS DP | Скорость передачи: 9.6 кбит/с – 12 Мбит/с; длина линии: до 1000 м (при 9.6 кбит/с); до 32 устройства на сегмент |
| Количество соединений | До 8 TCP-соединений; 1 сегмент PROFIBUS DP (до 126 устройств через повторяющие устройства) |
| Поддерживаемые типы данных | Дискретные сигналы (DI/DO), аналоговые значения (AI/AO), структурированные данные, параметры конфигурации PROFIBUS |
| Время отклика | ≤ 5 мс (обработка запросов PROFIBUS DP/Ethernet) |
| Изоляция | Электрическая изоляция Ethernet-порта (1500V AC, 1 мин); электрическая изоляция PROFIBUS-порта (2500V AC, 1 мин) |
| Температурный диапазон эксплуатации | 0 °C до +60 °C |
| Класс защиты | IP20 (монтаж на DIN-рейку) |
| Питание | 24 В постоянного тока (18-32 В DC); потребляемая мощность: макс. 3.5 Вт |
| Сертификация | CE, UL, CSA, PROFIBUS Certified, FCC Part 15, IEC 61158 |
| Тип монтажа | DIN-рейка (35 мм); компактный дизайн |
| Габариты (Ш×В×Г) | 55 × 90 × 70 мм |
| Программное обеспечение | ProSoft Configuration Builder, поддержка GSD/GSDML файлов для подключения устройств PROFIBUS |
Преимущества и особенности
Prosoft 3170-PDP обладает ключевыми техническими преимуществами, адаптированными для интеграции PROFIBUS DP с Ethernet:
- Универсальная поддержка PROFIBUS DP: Поддержка режимов Мастер и Slave позволяет Prosoft 3170-PDP интегрировать любое оборудование PROFIBUS (приводы Siemens, датчики Endress+Hauser, реле ABB) с современными системами Ethernet, без ограничений по типу или производителю устройств.
- Бесшовная интеграция с промышленными протоколов: Поддержка Modbus TCP и Ethernet/IP обеспечивает совместимость с контроллерами Allen-Bradley, Siemens, Rockwell и системами SCADA — Prosoft 3170-PDP выступает как универсальный мост между старым оборудованием PROFIBUS и цифровыми экосистемами.
- Высокая надежность и стабильность: Высокая электрическая изоляция портов, сертификация PROFIBUS Certified и соответствие стандартам CE/UL защищают устройство от электромагнитных помех, перегрузок и агрессивных сред (пыль, влага в производственных цехов), гарантируя 24/7 работу.
- Легкая конфигурация и диагностика: Программное обеспечение ProSoft Configuration Builder с поддержкой GSD/GSDML файлов позволяет быстро добавлять устройства, сопоставлять теги данных и отслеживать состояние сети, а встроенные диагностические функции упрощают выявление и устранение неполадок (обрыв кабеля, неисправное устройство).
- Компактный дизайн и энергоэффективность: Маленькие габариты и низкая потребляемая мощность (макс. 3.5 Вт) оптимизируют использование пространства в шкафу автоматизации и снижают эксплуатационные затраты, что особенно важно для крупных распределенных систем.
Примеры применения
Prosoft 3170-PDP широко используется в различных отраслях промышленности для интеграции PROFIBUS DP с Ethernet:
- Машиностроение: На заводах по производству станков с ЧПУ Prosoft 3170-PDP интегрирует приводы PROFIBUS DP (Bosch Rexroth) с контроллерами Siemens S7-1500 (Modbus TCP), синхронизируя движение рабочих органов и передавая данные о скорости/позиции в реальном времени.
- Энергетика: В тепловых электростанциях шлюз связывает реле защиты и контроллеры PROFIBUS DP (Siemens S7-300) с системой SCADA Ethernet/IP, обеспечивая мониторинг состояния генераторов и турбин, а также быструю реакцию на аварийные ситуации.
- Химическая промышленность: В химических заводах Prosoft 3170-PDP подключает датчики уровня, давления и температуры PROFIBUS DP (Endress+Hauser) к контроллерам Allen-Bradley CompactLogix (Ethernet/IP), регулируя технологические процессы и соблюдая требования к безопасности.
- Промышленная автоматика: В цехах с оборудованием PROFIBUS DP (клапаны, насосы, конвейеры) шлюз интегрирует существующие установки с системами мониторинга Modbus TCP, упрощая диагностику и управление процессами без замены дорогостоящего оборудования.
Сравнение с конкурентами
| Характеристика | Prosoft 3170-PDP | Конкурентный продукт A | Конкурентный продукт B |
|---|---|---|---|
| Поддерживаемые режимы PROFIBUS | Мастер + Slave | Только Slave | Только Мастер |
| Совместимость с Ethernet/IP | Да | Нет | Да (ограниченная) |
| Температурный диапазон | 0 °C до +60 °C | -10 °C до +50 °C | 0 °C до +55 °C |
| Изоляция PROFIBUS-порта | 2500V AC | 1500V AC | 2000V AC |
| Количество TCP-соединений | 8 | 4 | 6 |
| Поддержка GSD/GSDML файлов | Да (полная) | Да (ограниченная) | Нет |
| Потребляемая мощность | 3.5 Вт | 4.2 Вт | 3.8 Вт |
Prosoft 3170-PDP превосходит конкурентов по универсальности режимов PROFIBUS DP, совместимости с промышленными протоклами, уровнем изоляции и удобством конфигурации, а также по энергоэффективности, что делает его оптимальным выбором для интеграции оборудования PROFIBUS DP в современные Ethernet-сети.
Советы по выбору и предостережения
Советы по выбору
- Выбирайте Prosoft 3170-PDP, если вам нужно интегрировать оборудование PROFIBUS DP (Мастер или Slave режим) с системами Modbus TCP, Ethernet/IP или TCP/IP — это универсальное решение для гетерогенных промышленных сред.
- Предпочтите этот шлюз для проектов с ограниченным пространством в шкафу автоматизации благодаря его компактному дизайну.
- Для систем с требованиями к надежности и простоте диагностики Prosoft 3170-PDP является идеальным решением благодаря сертификации PROFIBUS Certified и встроенным диагностическим функциям.
Предостережения
- Монтаж и настройку Prosoft 3170-PDP должен выполнять квалифицированный инженер, ознакомленный с протоколом PROFIBUS DP и принципами работы Ethernet-сетей, чтобы избежать ошибок в конфигурации скорости передачи или адресации устройств.
- Используйте только сертифицированные кабели для PROFIBUS DP и соблюдайте рекомендации по длине линии, терминированию (терминатор 120 Ом на концах сегмента) и защите от электромагнитных помех.
- Убедитесь, что версии GSD/GSDML файлов для подключенных устройств PROFIBUS DP актуальны — загружайте обновленные файлы через ProSoft Configuration Builder для корректной интеграции.
- Регулярно обновляйте прошивку шлюза через ProSoft Configuration Builder, чтобы поддерживать совместимость с новыми устройствами PROFIBUS DP и исправить возможные уязвимости.
- Избегайте размещения устройства рядом с мощными источниками электромагнитных помех (трансформаторы, двигатели высокой мощности) и защиты от попадания пыли или влаги — несмотря на IP20, корпус требует бережного обращения.
Для получения дополнительной информации или покупки Prosoft 3170-PDP посетите официальную страницу продукта или свяжитесь с нашей технической поддержкой для получения персональных консультаций.
