Описание
Сначала представляю вам промышленный модуль шлюза для интеграции сетей Profibus и Modbus — PROSOFT 4301-MBP-DFCM; ссылка на продукт (пожалуйста, предоставьте фактическую ссылку, чтобы она была интегрирована в текст вместе с брендом и моделью, и в дальнейшем будет добавлена в соответствующие разделы). Данный модуль от ProSoft Technology относится к серии шлюзов промышленной связи, предназначенных для обеспечения взаимодействия между различными протоколами сетей автоматизации — особенно между Profibus DP (широко используемым в промышленных приводах и I/O-модулях) и Modbus (стандартным для контроллеров PLC, DCS и операторских панелей), что критично для модернизации старых систем или объединения оборудования разных брендов.
Описание продукта

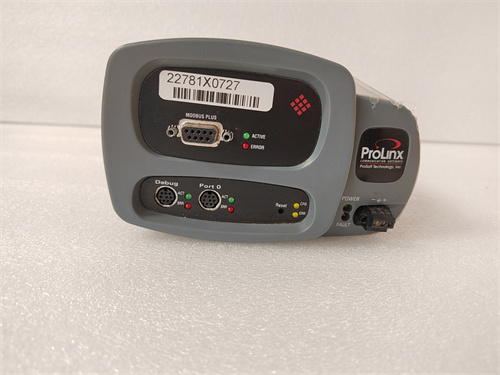

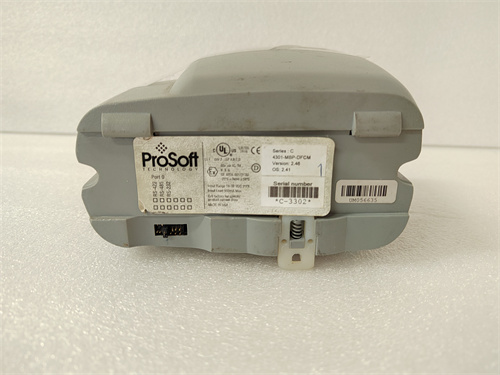

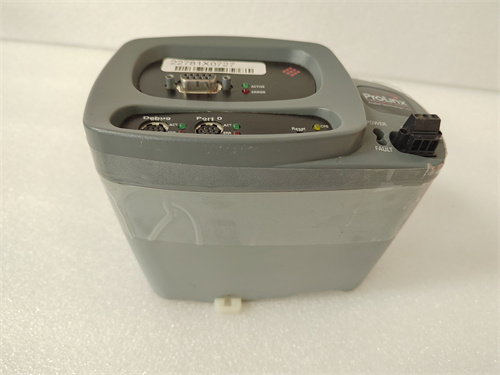

PROSOFT 4301-MBP-DFCM — это модуль шлюза (gateway) с двойной функциональностью: он выступает как «мастер» в сети Profibus DP и одновременно как «сервер»/«клиент» в сети Modbus (RTU/TCP), обеспечивая двустороннюю передачу данных между этими протоколами. Модуль PROSOFT 4301-MBP-DFCM отличается гибкостью настройки — через специализированное программное обеспечение ProSoft Configuration Builder можно конфигурировать карты данных (определять, какие регистры Modbus соответствуют параметрам Profibus), фильтровать ненужные сигналы и задавать частоту обновления данных, адаптируя шлюз к конкретным задачам. Благодаря компактной конструкции для монтажа на DIN-рейку PROSOFT 4301-MBP-DFCM легко интегрируется в шкафы автоматизации и совместим с оборудованием большинства производителей (например, Siemens Profibus-приводы, Allen-Bradley Modbus-PLC, Schneider Modbus-DCS), что устраняет проблемы совместимости при объединении разнородных систем. Особенно важно отметить, что PROSOFT 4301-MBP-DFCM поддерживает «hot backup» (резервное дублирование) — два модуля можно подключить параллельно, и при сбое основного шлюза резервный автоматически берет на себя управление, сохраняя непрерывную связь между сетями. Также PROSOFT 4301-MBP-DFCM оснащен LED-индикатором состояния связи (для Profibus и Modbus) и цифровым дисплеем для отображения ошибок, позволяя оператору быстро диагностировать проблемы (например, потеря связи с Profibus-приводом, ошибка конфигурации Modbus) без дополнительного оборудования. Все эти особенности делают PROSOFT 4301-MBP-DFCM универсальным решением для интеграции Profibus и Modbus сетей, что часто требуется при модернизации промышленных объектов (например, замена старых Profibus-приводов с сохранением существующего Modbus-PLC) или объединении производственных линий с разными протоколами.
Параметры продукта
- Производитель: ProSoft Technology
- Модель: 4301-MBP-DFCM
- Тип устройства: Модуль шлюза Profibus DP <-> Modbus (RTU/TCP)
- Поддерживаемые протоколы:
- Profibus DP: Версия V1, роль «Master» (управляющее устройство), поддерживает до 124 «Slave»-устройства
- Modbus: Modbus RTU (на RS-485), Modbus TCP (на Ethernet), роли «Server» и «Client»
- Коммуникационные интерфейсы:
- 1 порт Profibus DP (RS-485, максимальная скорость 12 Мбит/с)
- 1 порт Modbus RTU (RS-485, максимальная скорость 115.2 кбит/с)
- 1 порт Modbus TCP (Ethernet, RJ45, 10/100 Мбит/с)
- Питание:
- Входное напряжение: 24 В постоянного тока (DC), допустимый диапазон 18–30 В DC
- Потребляемый ток: Максимальный 200 мА (при 24 В DC)
- Хранилище данных:
- Объем буфера данных: 8 kB (для передачи между Profibus и Modbus)
- Поддерживаемые типы данных: 16-битные целые числа, 32-битные дробные числа, флаги
- Температурный диапазон эксплуатации: -20 °C до +60 °C
- Уровень защиты (IP): IP20 (для корпуса модуля)
- Тип монтажа: DIN-рейка (ширина 35 мм)
- Сертификации: CE, UL 508, CSA C22.2 No. 142, ATEX (Zone 2)
- ПО для конфигурации: ProSoft Configuration Builder (версия 5.0 и выше, совместимо с Windows 10/11)
- Совместимое оборудование:
- Profibus: Siemens SINAMICS приводы, ABB CI627A модули, Phoenix Contact Profibus-I/O
- Modbus: Allen-Bradley ControlLogix, Schneider M340, Siemens S7-1200 (с Modbus- лицензией)
Преимущества и особенности
- Двуусторонняя интеграция протоколов: PROSOFT 4301-MBP-DFCM обеспечивает передачу данных как из Profibus в Modbus, так и в обратном направлении — это позволяет, например, отправлять команды из Modbus-PLC на Profibus-приводы и получать данные о состоянии приводов обратно в PLC.
- Гибкая конфигурация: Через ProSoft Configuration Builder можно тонко настроить карты данных, фильтровать сигналы и задавать частоту обновления — это позволяет оптимизировать нагрузку на сети и передавать только необходимую информацию, снижая задержки.
- Резервное дублирование (hot backup): Поддержка двух параллельно работающих модулей гарантирует отказоустойчивость связи — при сбое основного PROSOFT 4301-MBP-DFCM резервный автоматически запускается, не прерывая работу производственных процессов.
- Широкая совместимость: Совместимость с оборудованием разных брендов (Siemens, Allen-Bradley, ABB) устраняет необходимость в замене существующего оборудования при интеграции — PROSOFT 4301-MBP-DFCM выступает как «переводчик» между протоколами.
- Устойчивость к суровым условиям: Работа в диапазоне -20 °C до +60 °C и сертификация ATEX Zone 2 делают PROSOFT 4301-MBP-DFCM подходящим для эксплуатации в открыточных объектах (нефтегазовые площадки, строительные площадки) или цехах с агрессивным климатом.
Случаи применения в отраслях
- Автомобильная промышленность: В производственных линиях сборки автомобилей PROSOFT 4301-MBP-DFCM интегрирует старые Profibus-приводы конвейеров с новым Modbus-PLC Allen-Bradley ControlLogix. Шлюз передавает команды на регулировку скорости конвейеров из PLC в приводы и возвращает данные о состоянии приводов (температура, ток) в PLC для мониторинга и предупреждения отказов.
- Нефтегазовая отрасль: На добычных платформах PROSOFT 4301-MBP-DFCM объединяет Profibus-датчики давления/температуры с Modbus-DCS Schneider M340. Данные от сенсоров поступают через шлюз в DCS, где операторы отслеживают параметры процесса и отправляют команды на регулировку клапанов (через Modbus -> Profibus) при отклонениях от нормы.
- Машиностроение: В станках с ЧПУ PROSOFT 4301-MBP-DFCM подключает Profibus-управляемые серводвигатели к Modbus-контроллеру Siemens S7-1200. Шлюз гарантирует синхронную передачу сигналов позиционирования из контроллера в двигатели, обеспечивая точность обработки деталей и предотвращая столкновения инструмента.
- Энергетика (ТЭС): В электростанциях PROSOFT 4301-MBP-DFCM интегрирует Profibus-модули сигнальной обработки Bently 3500 (для мониторинга турбин) с Modbus-системой мониторинга энергопотребления. Данные о вибрации и температуре турбины поступают через шлюз в мониторную систему, где они анализируются вместе с данными о энергопродукции для оптимизации работы оборудования.
Сравнение с конкурентами
Сравним PROSOFT 4301-MBP-DFCM с аналогичным модулем шлюза Siemens SCALANCE X308-2 (с картой Profibus/Modbus 6GK5308-2FL10-2AA3):
| Параметр | PROSOFT 4301-MBP-DFCM | Siemens SCALANCE X308-2 + 6GK5308-2FL10-2AA3 |
|---|---|---|
| Роль в Profibus | Только «Master» | «Master» и «Slave» (конфигурируемая) |
| Поддержка Modbus | RTU + TCP (Server/Client) | Только TCP (Server) |
| Резервное дублирование | Да (hot backup) | Нет (требует дополнительного оборудования) |
| Количество Profibus-Slave | 124 | 124 |
| Уровень защиты IP | IP20 | IP30 |
| Цена (примерная) | Средняя | Высокая (комплекс из коммутатора + карты) |
Как видно из таблицы, PROSOFT 4301-MBP-DFCM имеет преимущество в плане полной поддержки Modbus (RTU + TCP, Server/Client), встроенного резервного дублирования и более низкой стоимости — это делает его предпочтительным для большинства приложений, где требуется простота интеграции и отказоустойчивость без лишних затрат. Siemens модель имеет лучшую защиту IP и гибкую роль в Profibus, но требует дополнительного оборудования для резервного дублирования и не поддерживает Modbus RTU.
Рекомендации по выбору
При выборе PROSOFT 4301-MBP-DFCM учитывайте следующие факторы:
- Типы используемых протоколов: Если вам нужно интегрировать Profibus DP (как Master) с Modbus RTU/TCP (как Server/Client), PROSOFT 4301-MBP-DFCM оптимален — он поддерживает все необходимые роли и направления передачи данных; для систем с только Modbus TCP лучше рассмотреть более простые модели.
- Требуемая отказоустойчивость: Для критических процессов (нефтегаз, энергетика) резервное дублирование PROSOFT 4301-MBP-DFCM гарантирует непрерывную связь — при сбое одного модуля работа продолжается без остановки; для некритических систем (например, лабораторное оборудование) можно использовать одиночный модуль.
- Условия эксплуатации: Для объектов с температурами < -10 °C или > +50 °C PROSOFT 4301-MBP-DFCM с диапазоном -20 °C до +60 °C подойдет лучше, чем модели с узким температурным диапазоном; для влажных или пыльных средах стоит дополнительно защитить модуль шкафом с фильтрацией.
- Объем данных: Если требуется передавать большой объем данных (например, > 1 kB за цикл), убедитесь, что буфер PROSOFT 4301-MBP-DFCM (8 kB) достаточен — для экстремально больших объемов можно использовать модули с расширенным буфером ProSoft (например, 4301-MBP-DFCM-Plus).
Меры предосторожности
- Установка: Монтируйте PROSOFT 4301-MBP-DFCM на DIN-рейку远离 источников вибрации и нагрева (например, двигателей, трансформаторов) — перегрев или вибрации могут привести к повреждению компонентов и потере связи.
- Проверка конфигурации: Перед запуском тщательно проверьте карты данных через ProSoft Configuration Builder — ошибки в сопоставлении регистров Modbus и Profibus могут привести к передаче неверных команд и аварии оборудования.
- Защита сетей: Для Profibus и Modbus RTU используйте экранированные кабели и соблюдайте правила терминирования (терминатор 120 Ом на концах линии) — это снизит электромагнитные помехи и стабильность работы PROSOFT 4301-MBP-DFCM.
- Диагностика: Регулярно проверяйте LED-индикаторы связи — при потере связи с одной из сетей проверьте кабели, разъемы и состояние подключенных устройств (например, Profibus-привод, Modbus-PLC) перед заменой шлюза.
- Хранение: Перед установкой храните PROSOFT 4301-MBP-DFCM в оригинальной упаковке, защищенной от влаги и пыли, при температуре -40 °C до +85 °C — это предотвращает коррозию контактов и сохранение конфигурационных параметров.
4301-MBP-DFCM
