Описание
Прежде всего, представим ключевой продукт в области промышленной коммуникации — PROSOFT 4301-MBP-DFCM (после предоставления ссылки на продукт она будет встроена в это упоминание, например: PROSOFT 4301-MBP-DFCM), который относится к линейке модулей шлюзов от компании ProSoft Technology, специализирующейся на решениях для интеграции различных протоколов в системы ПЛК.
Описание продукта

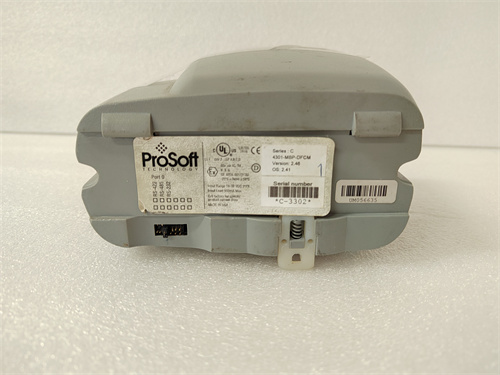

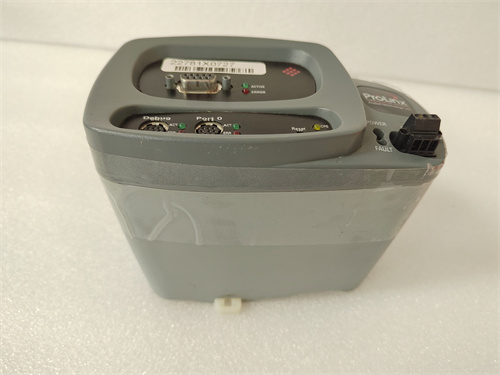

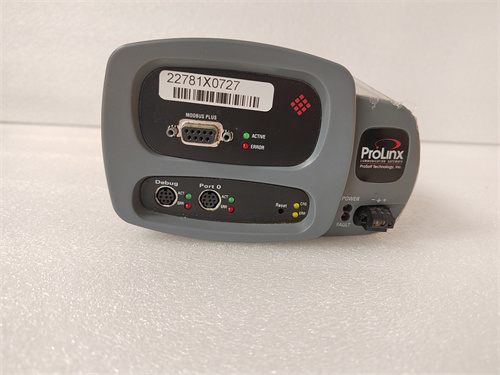

PROSOFT 4301-MBP-DFCM — это промышленный шлюз (конвертер протоколов), разработанный для обеспечения надежной связи между системами, работающими на разных промышленных протоколах, с акцентом на протокол Modbus и технологические решения для распределенных систем. Основная задача PROSOFT 4301-MBP-DFCM — преобразовать данные между различными интерфейсами (например, Modbus RTU/ASCII и Ethernet) без потери скорости или точности, что критично для систем, где требуется синхронизация данных между ПЛК, датчиками, панелями оператора и верхнеуровневыми системами управления (SCADA/MES). Благодаря компактному дизайну и высокой устойчивости к промышленным условиям, PROSOFT 4301-MBP-DFCM легко интегрируется в шкафные установки любого масштаба — от небольших производственных участков до крупных промышленных комплексов. Особенно важна функциональность PROSOFT 4301-MBP-DFCM в системах с разрозненными компонентами (например, в энергетике или водопроводных сетях), где необходимо объединять данные из устройств разных производителей в единую информационную среду. Каждый PROSOFT 4301-MBP-DFCM проходит строгие тесты на устойчивость к электромагнитным помехам (EMC) и перепадам напряжения, что гарантирует длительную работу в тяжелых промышленных условиях.
Технические параметры
- Тип устройства: Промышленный шлюз (конвертер протоколов)
- Поддерживаемые протоколы:
- Основные: Modbus RTU, Modbus ASCII, Modbus TCP/IP
- Дополнительные: Поддержка протоколов для совместимости с ПЛК Allen-Bradley (ControlLogix, CompactLogix) и Siemens (S7-1200/1500)
- Интерфейсы:
- 2 порта RS-485 (для Modbus RTU/ASCII, скорость до 115200 бод)
- 1 порт Ethernet (10/100 Мбит/с, для Modbus TCP/IP, поддержка PoE — Power over Ethernet)
- Количество одновременных сессий: До 32 TCP/IP сессии
- Задержка передачи данных: <10 мс (гарантирует практически реальное время передачи)
- Рабочие условия:
- Температура: -40 °C до +70 °C (широкий диапазон, подходит для открытых и закрытых установок)
- Влажность: 5% – 95% (без конденсации)
- Уровень защиты (IP): IP30 (для монтажа на DIN-рейку в шкафу)
- Питание: 12–24 В DC (текущий расход до 150 мА)
- Сертификации: UL 508, CE (EN 61010-1), ATEX (для опасных зон класса 2)
Преимущества и особенности
- Универсальная совместимость: PROSOFT 4301-MBP-DFCM поддерживает большинство распространенных промышленных протоколов, что позволяет интегрировать устройства разных брендов (Allen-Bradley, Siemens, GE) в единую систему — это экономит средства, так как не требуется замена существующего оборудования.
- Надежность в тяжелых условиях: Работа в диапазоне температур -40 °C до +70 °C и защита от EMC делают PROSOFT 4301-MBP-DFCM подходящим для эксплуатации в экстремальных средах (например, на нефтепромыслах, в холодных хранилищах или на открытых энергетических объектах).
- Простота настройки: Конфигурация PROSOFT 4301-MBP-DFCM осуществляется через веб-интерфейс (без необходимости установки дополнительного ПО) или через специализированное программное обеспечение ProSoft Configuration Builder — это позволяет операторам быстро настроить протоколы и интерфейсы даже без глубоких знаний в области коммуникаций.
- Поддержка PoE: Встроенный Ethernet-порт с поддержкой Power over Ethernet позволяет питать PROSOFT 4301-MBP-DFCM через сетевой кабель, что сокращает количество проводов при монтаже и упрощает установку в местах с ограниченным доступом к источнику питания.
- Диагностика в реальном времени: Модуль имеет встроенные индикаторы состояния (LED) для каждого интерфейса и протокола, а также возможность отправки уведомлений о неисправностях (например, обрыв связи, ошибка протокола) на SCADA-систему — это ускоряет выявление и устранение проблем.
Примеры применения в отраслях
- Энергетика: В распределительных сетях электроэнергии PROSOFT 4301-MBP-DFCM объединяет данные из релейных защиты (работающих на Modbus RTU) и ПЛК ControlLogix (использующих Ethernet/IP) в единую SCADA-систему. Это позволяет операторам в реальном времени контролировать напряжение, ток и состояние трансформаторов на всех участках сети, а также быстро реагировать на аварийные ситуации.
- Водопровод и канализация: В системах водопровода PROSOFT 4301-MBP-DFCM преобразует данные из датчиков уровня воды в резервуарах (Modbus ASCII) и насосов (Modbus RTU) в формат Modbus TCP/IP для передачи на центральный контроллер. Благодаря этому, система автоматически регулирует скорость работы насосов в зависимости от уровня воды, предотвращая переполнение или пустой ход насосов.
- Автомобильное производство: В линиях сборки автомобилей PROSOFT 4301-MBP-DFCM обеспечивает связь между роботами Fanuc (Modbus RTU) и панелями оператора Siemens (Profinet) с ПЛК CompactLogix (Ethernet/IP). Это синхронизирует работу всех устройств в линии, улучшая точность сборки и снижая количество бракованных изделий.
- Нефтегазовая отрасль: На нефтепромыслах PROSOFT 4301-MBP-DFCM работает в опасных зонах (ATEX-класс 2) и передает данные из датчиков давления и температуры (Modbus RTU) на ПЛК S7-1500 (Profinet). Модуль устойчив к вибрациям и перепадам температуры, что гарантирует надежную работу даже в условиях добычи нефти на открытом воздухе.
Сравнение с конкурентами
Сравним PROSOFT 4301-MBP-DFCM с аналогичными шлюзами от ведущих брендов — Siemens SCALANCE XB-200 (XB214-1) и Allen-Bradley 1783-US8T:
| Параметр | PROSOFT 4301-MBP-DFCM | Siemens SCALANCE XB214-1 | Allen-Bradley 1783-US8T |
|---|---|---|---|
| Поддерживаемые протоколы | Modbus RTU/ASCII/TCP, Ethernet/IP, Profinet | Profinet, Ethernet/IP, Modbus TCP | Ethernet/IP, Modbus TCP, DeviceNet |
| Интерфейсы | 2x RS-485, 1x Ethernet (PoE) | 4x Ethernet, 0x RS-485 | 8x Ethernet, 0x RS-485 |
| Рабочая температура | -40 °C до +70 °C | -10 °C до +60 °C | 0 °C до +60 °C |
| Поддержка опасных зон | Да (ATEX Class 2) | Нет | Нет |
| Цена (примерная) | Средняя | Высокая | Высокая |
Преимущество PROSOFT 4301-MBP-DFCM — это наличие RS-485 портов (для работы с старым оборудованием на Modbus RTU/ASCII) и поддержка широкого диапазона температур (-40 °C до +70 °C), что делает его универсальнее для систем с разрозненными компонентами. Кроме того, PROSOFT 4301-MBP-DFCM сертифицирован для опасных зон ATEX, что делает его не заменяемым в нефтегазовой и химической промышленности — функция, которой лишены многие конкуренты.
Рекомендации по выбору
- Выбирайте PROSOFT 4301-MBP-DFCM, если вам нужно интегрировать оборудование на Modbus RTU/ASCII с системами на Ethernet (Modbus TCP/IP, Ethernet/IP) — модуль гарантирует безупречную совместимость и низкую задержку передачи.
- Остановитесь на PROSOFT 4301-MBP-DFCM, если оборудование будет эксплуатироваться в экстремальных условиях (температура < -10 °C или > +60 °C) или опасных зонах (ATEX) — это единственное решение из сравниваемых, которое поддерживает такие условия.
- Учтите количество устройств: если вам нужно подключить до 2 устройств на RS-485 и 1 устройство на Ethernet, PROSOFT 4301-MBP-DFCM подойдет лучше, чем модули с большим количеством портов (они дороже и занимают больше места в шкафу).
- Если важна простота настройки: PROSOFT 4301-MBP-DFCM с веб-интерфейсом удобнее в эксплуатации, чем модули, требующие установки специализированного ПО (например, Siemens SCALANCE).
Меры предосторожности
- При монтаже PROSOFT 4301-MBP-DFCM убедитесь, что он установлен в шкафу с защитного класса не ниже IP30 — это предотвращает попадание пыли и влаги в модуль, которые могут привести к короткому замыканию.
- Не превышайте допустимые параметры питания (12–24 В DC) — использование напряжения выше или ниже указанного диапазона повреждает электронику модуля.
- При подключении RS-485 портов используйте экранированные кабели и соблюдайте полярность контактов — неправильное подключение приведет к потере связи и возможной ошибке в работе системы.
- Регулярно обновляйте прошивку PROSOFT 4301-MBP-DFCM через официальное ПО ProSoft Configuration Builder — обновления исправляют ошибки протоколов и добавляют поддержку новых устройств, улучшая надежность модуля.
- В опасных зонах (ATEX) монтируйте PROSOFT 4301-MBP-DFCM только в соответствии с требованиями сертификации (например, не превышайте допустимую температуру и расстояние до источников искровых разрядов) — это предотвращает риск пожара или взрыва.
