Введение: продукт PROSOFT 4301-MBP-DFCM
Основным объектом рассмотрения является модуль шлюза коммуникации PROSOFT 4301-MBP-DFCM (ссылка на продукт: [вставьте ссылку здесь]), разработанный брендом ProSoft Technology — лидером в решениях для интеграции различных промышленных протоколов. Этот модуль предназначен для обеспечения двусторонней передачи данных между системами на основе Modbus (например, контроллеры Siemens, ABB) и DeviceNet (например, сенсоры, приводы Rockwell), устраняя несовместимость протоколов в автоматизированных линиях.

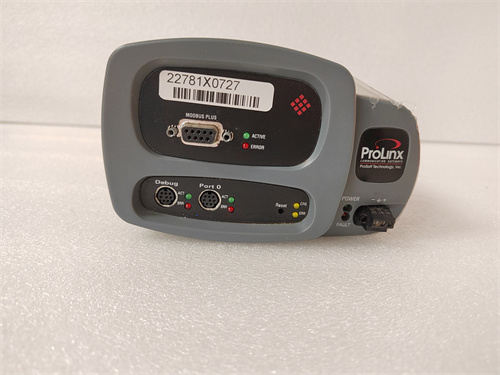

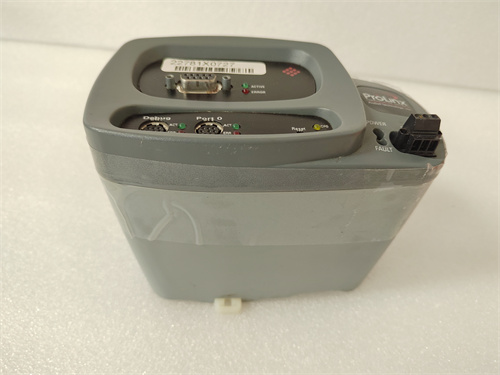

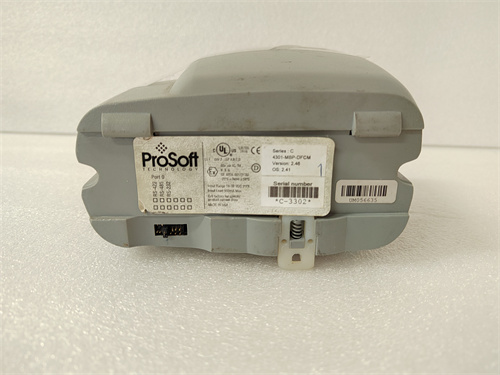

Описание продукта PROSOFT 4301-MBP-DFCM
Продукт PROSOFT 4301-MBP-DFCM представляет собой специализированный шлюз протоколов с двойным интерфейсом, который преобразует команды и данные между Modbus (RTU/TCP) и DeviceNet в реальном времени. Модуль PROSOFT 4301-MBP-DFCM выступает в роли посредника: он принимает данные из Modbus-систем (например, параметры давления от контроллера), преобразует их в формат DeviceNet и передает на подключенные устройства (например, приводы конвейера), а также обратно — собирает статусы DeviceNet-устройств и передает в Modbus-контроллер. Благодаря простой настройке, стабильной работе и широкой совместимостью PROSOFT 4301-MBP-DFCM широко используется в машиностроении, логистике, пищевой промышленности и системах водоподготовки — там, где требуется интеграция старых Modbus-систем с современными DeviceNet-устройствами без замены существующего оборудования.
Технические параметры PROSOFT 4301-MBP-DFCM
- Поддерживаемые протоколы:
- Modbus: Modbus RTU (через RS-485), Modbus TCP (через Ethernet);
- DeviceNet: Конформентен к спецификации ODVA DeviceNet (версия 2.0);
- Интерфейсы:
- 1 Ethernet-порт (10/100 Base-T) для Modbus TCP;
- 1 RS-485-порт (полудуплекс) для Modbus RTU;
- 1 DeviceNet-порт (5-контактный разъем) с поддержкой шины питания (24 В DC);
- Скорость передачи:
- Modbus RTU: 1200–115200 бод (настраиваемая);
- Modbus TCP: До 100 Мбит/с;
- DeviceNet: 125/250/500 кбит/с (автоматическое определение);
- Рабочая температура: От 0 °C до +60 °C (подходит для сухих промышленных помещений);
- Питание: 24 В DC (диапазон 10–30 В DC, можно получить из DeviceNet-шины);
- Класс защиты: IP20 (для монтажа в закрытые шкафы управления);
- Мемория: 64 КБ RAM (для буферизации данных), 256 КБ Flash (для конфигурации);
- Совместимость: Поддерживает контроллеры Modbus (Siemens S7, ABB AC 800M) и DeviceNet-устройства (Rockwell PowerFlex, Banner сенсоры), настраивается через PROSOFT Configuration Builder.
Преимущества и особенности PROSOFT 4301-MBP-DFCM
- Двуусторонняя интеграция: Поддержка обмена данными между Modbus и DeviceNet в обе стороны позволяет PROSOFT 4301-MBP-DFCM не только передавать команды, но и собирать статусы устройств — например, передавать скорость конвейера из DeviceNet-привода в Modbus-контроллер для мониторинга.
- Простота настройки: Программное обеспечение PROSOFT Configuration Builder с графическим интерфейсом упрощает конфигурацию маппинга данных (сопоставление регистров Modbus и DeviceNet) — не требует написания кода, достаточно выбрать параметры и сохранить конфигурацию в PROSOFT 4301-MBP-DFCM.
- Надежность и стабильность: Буферизация данных (64 КБ RAM) предотвращает потерю информации при кратковременных сбоях связи, а автоматическое восстановление соединений гарантирует непрерывную работу PROSOFT 4301-MBP-DFCM в условиях нестабильной промышленной сети.
- Экономичность: Использование PROSOFT 4301-MBP-DFCM стоит значительно дешевле, чем замена старых Modbus-контроллеров на новые DeviceNet-совместимые модели — позволяет модернизировать систему с минимальными затратами.
Примеры применения PROSOFT 4301-MBP-DFCM
- Логистика: В автоматизированных складах — PROSOFT 4301-MBP-DFCM интегрирует старый Modbus-контроллер (управляющий стеллажными кранами) с DeviceNet-приводами конвейеров. Контроллер передает команды на скорость конвейера через Modbus, шлюз преобразует их в DeviceNet-формат, а также собирает статусы конвейеров (нагрузка, ошибки) и передает обратно в контроллер.
- Машиностроение: В производстве сборочных линий — модуль PROSOFT 4301-MBP-DFCM соединяет Modbus-систему мониторинга температуры (ABB AC 800M) с DeviceNet-сигнальными светодиодами. При превышении температуры контроллер отправляет сигнал на шлюз, который активирует светодиоды DeviceNet для предупреждения оператора.
- Пищевая промышленность: В линиях упаковки продукции — PROSOFT 4301-MBP-DFCM передает данные о производительности (количество упаковок/час) из DeviceNet-сканеров штрихкодов в Modbus-контроллер Siemens S7, который регулирует скорость упаковочного оборудования в зависимости от полученных данных.
Сравнение с конкурентами
| Параметр | PROSOFT 4301-MBP-DFCM | Конкурентный модуль (например, Rockwell 1784-KTCX1) |
|---|---|---|
| Поддерживаемые протоколы | Modbus (RTU/TCP), DeviceNet | DeviceNet, ControlNet (без Modbus RTU) |
| Интерфейсы | Ethernet, RS-485, DeviceNet | DeviceNet, ControlNet (без Ethernet) |
| Буферизация данных | 64 КБ RAM | 32 КБ RAM |
| Питание | 10–30 В DC (из DeviceNet/внешнего) | Только 24 В DC (из ControlNet) |
| Настройка | PROSOFT Configuration Builder (простой) | Rockwell RSLogix (требует знания PLC) |
Модуль PROSOFT 4301-MBP-DFCM превосходит конкурента по гибкости протоколов (поддержка Modbus RTU/TCP), наличию Ethernet-интерфейса, объему буферизации и простоте настройки, что делает его более универсальным для интеграции разных промышленных систем.
Советы по выбору и предостережения
- Проверка совместимости устройств: Убедитесь, что ваши Modbus-контроллеры (например, Siemens S7) и DeviceNet-устройства (например, Rockwell PowerFlex) соответствуют спецификациям, поддерживаемым PROSOFT 4301-MBP-DFCM — особенно версия DeviceNet (ODVA 2.0) и скорость Modbus RTU.
- Настройка маппинга: При конфигурации шлюза тщательно сопоставляйте регистры Modbus и DeviceNet — неправильное маппинга может привести к передаче неверных данных и ошибкам в работе системы. Используйте шаблоны в PROSOFT Configuration Builder для ускорения процесса.
- Диагностика: При потере связи проверяйте индикаторы LED на PROSOFT 4301-MBP-DFCM (светодиоды LINK/ACT для каждого интерфейса) и проверяйте кабели — чаще всего проблемы возникают из-за неисправного RS-485 или DeviceNet-кабеля (ссылка на продукт: [вставьте ссылку здесь]).
