Описание

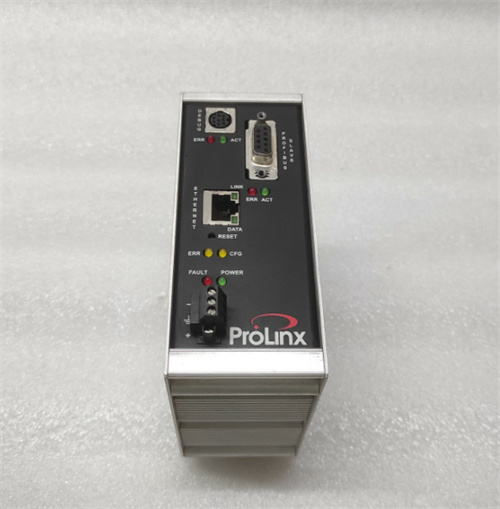

ProSoft 5105-MCM-PDPS — это промышленный коммуникационный модуль от компании ProSoft Technology, разработанный для обеспечения интеграции контроллеров Allen-Bradley ControlLogix с сетями Profibus DP. Он выступает в роли шлюза, обеспечивая обмен данными между устройствами, работающими по протоколам EtherNet/IP (для ControlLogix) и Profibus DP (для внешних датчиков, приводов и других устройств), что критично для модернизации существующих промышленных систем.
Описание продукта
Модуль ProSoft 5105-MCM-PDPS поддерживает как режим мастера, так и слейва в сети Profibus DP, что делает его универсальным для различных сценариев — от управления несколькими слейвами до интеграции в уже существующие сети как подчиненное устройство. Благодаря встроенному процессору высокой производительности он обеспечивает низкую задержку передачи данных (менее 10 мс), что важно для систем с высокими требованиями к реальному времени. ProSoft 5105-MCM-PDPS легко настраивается через программное обеспечение ProSoft Configuration Builder, которое предоставляет графический интерфейс для задания параметров Profibus DP и сопоставления данных с тегами контроллера ControlLogix. Также модуль оснащен функциями самодиагностики, которые сигнализируют о проблемах в сети или с подключением, упрощая устранение неисправностей.
Технические параметры
- Тип модуля: Коммуникационный шлюз EtherNet/IP ↔ Profibus DP.
- Режимы работы: Profibus DP-мастер, Profibus DP-слейв.
- Максимальное количество слейвов (в режиме мастера): 124 устройства.
- Скорость передачи Profibus DP: 9,6 кбит/с — 12 Мбит/с (настраиваемая).
- Интерфейсы:
- Ethernet: 1 порт (10/100 Mbit/s, EtherNet/IP).
- Profibus DP: 1 порт (D-sub 9pin, с изоляцией).
- Совместимость: Контроллеры Allen-Bradley ControlLogix (L6x, L7x), CompactLogix 5370.
- Память данных: 2048 байт входов/выходов для Profibus DP.
- Питание: 24 В DC (диапазон 19–30 В).
- Рабочая температура: 0°C до +60°C.
- Защита: IP20 (для монтажа в шкафах), класс вибрации 3G (IEC 60068).
- Сертификаты: CE, UL, CSA, ATEX.
Преимущества и особенности
- Гибкая интеграция: ProSoft 5105-MCM-PDPS позволяет контроллерам Allen-Bradley работать с устройствами Profibus DP (например, от Siemens, ABB), что упрощает модернизацию старых производств без замены существующего оборудования.
- Высокая скорость передачи: Поддержка скорости до 12 Мбит/с в сети Profibus DP гарантирует быстрое обновление данных, что важно для высокоскоростных линий производства.
- Легкость настройки: Программное обеспечение ProSoft Configuration Builder автоматизирует многие шаги конфигурации, включая сканирование сети Profibus DP и сопоставление тегов, сокращая время наладки.
- Надежность: Изоляция Profibus-порта и защита от электромагнитных помех обеспечивают стабильную работу в условиях промышленных помещений с высокими уровнями интерференций.
Примеры применения
- Автомобильные цеха: В линиях сварки, где ProSoft 5105-MCM-PDPS объединяет контроллер ControlLogix с Profibus DP-слейвами (сервоприводы, датчики положения), обеспечивая синхронизацию их работы.
- Нефтегазовые установки: В системах контроля компрессоров, где шлюз передавает данные от Profibus DP-датчиков давления к контроллеру Allen-Bradley, который регулирует режим работы агрегатов.
- Машиностроение: В станках с ЧПУ, где модуль интегрирует старые Profibus DP-активаторы с современным контроллером ControlLogix, сохраняя инвестиции в существующее оборудование.
Сравнение с конкурентами
По сравнению с аналогами от Siemens (S7-1200 с модулем CP 1243-5) и HMS (Anybus Communicator), ProSoft 5105-MCM-PDPS имеет лучшую совместимость с контроллерами Allen-Bradley (встроенная поддержка EtherNet/IP и тегов ControlLogix) и более высокое количество поддерживаемых слейвов (124 против 32–64 у конкурентов). Также он отличается более простым обновлением прошивки через Ethernet, что исключает необходимость физического доступа к модулю.
Советы по выбору и предостережения
- Определение режима: Выберите ProSoft 5105-MCM-PDPS в режиме мастера, если нужно управлять несколькими Profibus DP-устройствами, или в режиме слейва для интеграции в существующие сети как подчиненное устройство.
- Калибровка скорости: Для минимизации задержек установите максимально возможную скорость Profibus DP (до 12 Мбит/с), но убедитесь, что все слейвы поддерживают эту скорость.
- Кабелирование: Используйте сертифицированные Profibus DP-кабели с экранированием и максимальной длиной, соответствующей выбранной скорости (например, до 1000 м при 9,6 кбит/с или до 100 м при 12 Мбит/с).
- Диагностика: Регулярно проверяйте состояние сети через ProSoft Configuration Builder, особенно после добавления новых устройств, чтобы избежать конфликтов адресов Profibus DP.
ProSoft 5105-MCM-PDPS — это надежный коммуникационный модуль, который обеспечивает беспрепятственную интеграцию между системами Allen-Bradley и Profibus DP, подтверждая опыт ProSoft Technology в разработке решений для промышленной коммуникации.
5105-MCM-PDPS
