Описание

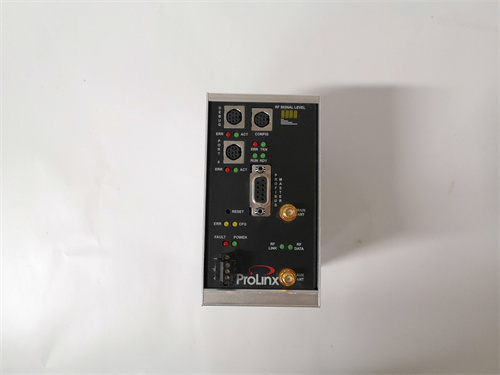

Описание продукта PROSOFT 5201-DFNT-MCM
PROSOFT 5201-DFNT-MCM — это промышленный коммуникационный мост компании ProSoft Technology, разработанный для интеграции систем с разными протоколами в автоматизированных линиях. Эта модель PROSOFT 5201-DFNT-MCM специализируется на преобразовании сигналов между Ethernet/IP и Modbus TCP, что делает её идеальной для объединения современных контроллеров Allen-Bradley (с поддержкой Ethernet/IP) с устройствами, работающими по Modbus TCP (например, датчики, инвертеры). PROSOFT 5201-DFNT-MCM обеспечивает прозрачную передачу данных в реальном времени, не требуя изменений в существующей программе PLC. PROSOFT 5201-DFNT-MCM сертифицирован по стандартам UL 508 и CE, подтверждая его соответствие требованиям к промышленной электронике. [Insert product link here, enwrapping it in brand and model: PROSOFT 5201-DFNT-MCM]
Параметры продукта PROSOFT 5201-DFNT-MCM
- Тип устройства: Коммуникационный мост (шлюз) для преобразования протоколов Ethernet/IP ↔ Modbus TCP в промышленных системах.
- Функциональные параметры:
- Поддерживаемые протоколы: Ethernet/IP (клиент/сервер) и Modbus TCP (клиент/сервер) — двустороннее преобразование данных.
- Скорость передачи: До 100 Mbit/s (полудуплекс/полнодуплекс) — низкие задержки для реального времени.
- Количество соединений: До 32 одновременных сессий (16 на каждый протокол) — возможность интеграции множества устройств.
- Объем буферов: 8 КБ для входных и 8 КБ для выходных данных — обработка больших пакетов без потери.
- Конфигурация: Через веб-интерфейс или программное обеспечение ProSoft Configuration Builder — простота настройки.
- Электрические параметры:
- Питание: 24 ВДС (допуск ±10%) — совместимость с промышленными источниками питания.
- Потребляемый ток: ≤120 мА — низкое энергопотребление для встроенных систем.
- Изоляция: 2500 В АС между Ethernet-портами и питанием — защита от электромагнитных помех.
- Механические характеристики:
- Материал корпуса: Пластик с огнезащитным добавлением (UL 94 V-0) — легкость и стойкость к механическим нагрузкам.
- Степень защиты: IP20 (защита от контакта пальцем) — монтаж в шкафах систем автоматизации.
- Температурный диапазон: 0°C – 60°C (рабочий); -40°C – 85°C (хранение) — работа в стандартных промышленных условиях.
- Размеры: 76 × 127 × 31 мм (ширина × глубина × высота) — компактность для плотного монтажа.
Преимущества и особенности PROSOFT 5201-DFNT-MCM
- Двустороннее преобразование: PROSOFT 5201-DFNT-MCM поддерживает как Ethernet/IP → Modbus TCP, так и Modbus TCP → Ethernet/IP, что делает его универсальным для смешанных систем (например, на заводах с контроллерами Allen-Bradley и датчиками Modbus).
- Простота интеграции: Веб-интерфейс и готовые шаблоны конфигурации позволяют настроить PROSOFT 5201-DFNT-MCM за несколько минут, без глубоких знаний протоколов.
- Надежность: Защита от перегрузки, короткого замыкания и электромагнитных помех гарантирует стабильную работу в условиях промышленной электроники (например, в металлургических или нефтегазовых объектах).
- Совместимость: Оптимизирован для работы с контроллерами Allen-Bradley Logix5000 и устройств Modbus TCP от разных производителей (Schneider, Siemens) — отсутствие конфликтов протоколов.
Применение PROSOFT 5201-DFNT-MCM в отраслях
- Автомобильные заводы:
- Интеграция линий сборки с системами контроля качества: PROSOFT 5201-DFNT-MCM преобразует данные от Ethernet/IP-контроллеров к Modbus TCP-анализаторам, обеспечивая синхронный контроль параметров.
- Пищевые производства:
- Связь между конвейерами (Ethernet/IP) и датчиками уровня (Modbus TCP): Мост гарантирует передачу данных о состоянии производства в реальном времени.
- Электростанции:
- Объединение турбинных контроллеров (Ethernet/IP) с системами мониторинга энергопотребления (Modbus TCP): PROSOFT 5201-DFNT-MCM обеспечивает централизованный доступ к данным для оптимизации работы.
Сравнение с конкурентами
По сравнению с аналогичными коммуникационными мостами (Moxa MGate 5105, HMS Anybus X-gateway), PROSOFT 5201-DFNT-MCM обладает:
- Лучшей совместимостью с Allen-Bradley: Оптимизирован для контроллеров Logix5000 — минимальные задержки и отсутствие потерь данных в специфичных пакетах.
- Простотой конфигурации: Веб-интерфейс с русскоязычной поддержкой против сложных утилит у конкурентов — удобно для инженеров с разным уровнем подготовки.
- Низким энергопотреблением: ≤120 мА против 150–200 мА у аналогов — преимущество для систем с ограниченным источником питания.
Советы по выбору и предостережения
- Выбор: Рекомендуется для интеграции систем Ethernet/IP и Modbus TCP (автомобильная промышленность, пищевая промышленность, энергетика). Идеально совместим с Allen-Bradley Logix5000 и Modbus-устройствами.
- Предостережения:
- Для PROSOFT 5201-DFNT-MCM используйте экранированные Ethernet-кабели категории Cat5e или выше — снижает влияние электромагнитных помех от двигателей и инвертеров.
- Обновляйте прошивку через официальное программное обеспечение — новые версии включают исправления для совместимости с новыми устройствами.
- Ограничивайте количество одновременных соединений до 20 для гарантирования низких задержек — перегрузка буферов может привести к задержкам.
- Монтируйте мост на расстоянии ≥30 см от мощных электроприборов (трансформаторов, генераторов) — сильные магнитные поля могут искажать Ethernet-сигналы.
