Описание

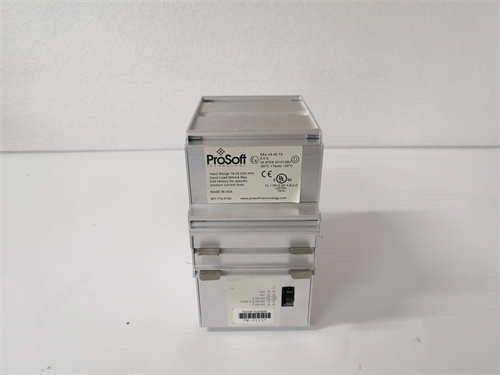

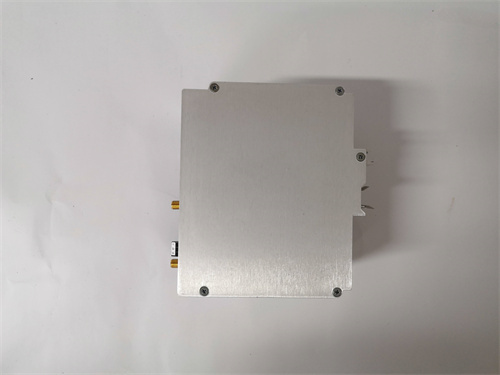

Prosoft 5201-MNET-103M — это промышленный коммуникационный шлюз от компании Prosoft Technology, разработанный для интеграции систем автоматизации на основе протокола Modbus и сетей Ethernet/IP с системами, работающими по протоколу IEC 60870-5-103. Он обеспечивает безопасную и надежную передачу данных между различными промышленными устройствами, что делает его незаменимым в энергетической, железнодорожной и городской инфраструктурной промышленности, где требуется совместимость с системами электросетевого контроля и защиты.
Описание продукта
Шлюз Prosoft 5201-MNET-103M выступает в роли посредника между контроллерами Modbus (например, PLC Allen-Bradley, Siemens) и устройствами, поддерживающими протокол IEC 60870-5-103 — это могут быть реле защиты, счетчики электроэнергии или системы управления подстанциями. Благодаря этому он позволяет интегрировать данные о состоянии электросетей в общие системы SCADA, работающие по Ethernet/IP или Modbus TCP. Prosoft 5201-MNET-103M поддерживает как режим мастера, так и слейва для обоих протоколов, что обеспечивает гибкость в конфигурации: например, он может опрашивать реле защиты по IEC 60870-5-103 и передавать собранные данные в PLC по Modbus TCP. Встроенный процессор обрабатывает до 1000 тегов с временем задержки менее 50 мс, что критично для оперативного мониторинга сетевых параметров. Модуль оснащен двойными Ethernet-портами для ре던дантности, исключая потери связи при отказе одного канала, и поддерживает шифрование данных для защиты от несанкционированного доступа. Prosoft 5201-MNET-103M оснащен веб-интерфейсом для удобной настройки протоколов и сопоставления тегов, а также поддерживает функцию логирования событий, что упрощает диагностику и аудит. Благодаря компактной конструкции и монтажу на DIN-рейл он легко интегрируется в стандартные промышленные шкафы, а широкий температурный диапазон работы гарантирует стабильность в агрессивных условиях.
Технические параметры
- Тип устройства: Коммуникационный шлюз Modbus/Ethernet/IP — IEC 60870-5-103.
- Поддерживаемые протоколы:
- IEC 60870-5-103 (мастер/sлейв).
- Modbus RTU/ASCII (RS485), Modbus TCP.
- Ethernet/IP (соответствует ODVA спецификации).
- Интерфейсы:
- 2 Ethernet-порта 10/100 Mbit/s (RJ45) с поддержкой ре던дантных топологий.
- 1 порт RS485 (для Modbus RTU/ASCII и IEC 60870-5-103 по физической линии).
- Максимальное количество тегов: 1000 (входящих + исходящих).
- Время задержки: < 50 мс для 500 тегов.
- Питание: 24 В DC (диапазон 10–30 В).
- Расход тока: 300 мА максимально.
- Рабочая температура: -40°C до +70°C.
- Защита: IP20 (для монтажа в шкафах), EMC Class A, защита от короткого замыкания в последовательных портах.
- Сертификаты: UL, CSA, CE, ATEX, IECEx.
Преимущества и особенности
- Мультипротокольность: Prosoft 5201-MNET-103M объединяет Modbus, Ethernet/IP и IEC 60870-5-103 в одном устройстве, исключая необходимость использования нескольких шлюзов и снижая стоимость интеграции.
- Редундантность: Двойные Ethernet-порты гарантируют бесперебойную связь в критических системах, таких как электросетевые подстанции.
- Гибкость настройки: Веб-интерфейс и возможность сопоставления тегов упрощают адаптацию шлюза под специфику объекта, включая старые реле защиты и современные PLC.
- Надежность: Работа в широком температурном диапазоне и защита от электромагнитных помех делают его подходящим для агрессивных промышленных условий.
Примеры применения
- Электросетевые подстанции: В системах мониторинга реле защиты, где Prosoft 5201-MNET-103M собирает данные о состоянии переключателей по IEC 60870-5-103 и передает их в центральный SCADA по Ethernet/IP, обеспечивая оперативное реагирование на аварии.
- Железнодорожные инфраструктуры: В системах управления сигнализацией, где шлюз интегрирует устаревшие модули сигнализации (IEC 60870-5-103) с современными контроллерами PLC на Modbus TCP, синхронизируя работы светофоров и барьеров.
- Городские электросети: В распределенных системах учета электроэнергии, где он обрабатывает данные от счетчиков (IEC 60870-5-103) и передает их в биллинговые системы по Modbus RTU.
Сравнение с конкурентами
По сравнению с аналогами от HMS (Anybus X-gateway IEC 60870-5-103) и Phoenix Contact (FL MGUARD), Prosoft 5201-MNET-103M выделяется лучшей интеграцией с системами Allen-Bradley (Ethernet/IP) и большим количеством поддерживаемых тегов (1000 против 500–800). Также он имеет более простой веб-интерфейс для настройки, что сокращает время на внедрение.
Советы по выбору и предостережения
- Проверка совместимости: Убедитесь, что версия протокола IEC 60870-5-103 ваших устройств (например, реле защиты) поддерживается Prosoft 5201-MNET-103M — информация доступна в технической спецификации.
- Редундантность сети: Подключите Ethernet-порты к разным коммутаторам, чтобы избежать единой точки отказа в электросетевых системах.
- Кабельное обеспечение: Для последовательных портов используйте экранированные кабели с двойным заземлением, особенно вблизи трансформаторов и высоковольтных линий.
- Обновление прошивки: Регулярно обновляйте прошивку через официальный сайт Prosoft, чтобы улучшить совместимость с новыми устройствами и протоколами.
Prosoft 5201-MNET-103M — это надежный коммуникационный шлюз, который обеспечивает эффективную интеграцию различных промышленных протоколов, подтверждая опыт Prosoft Technology в разработке решений для энергетической и транспортной инфраструктуры.
