Описание

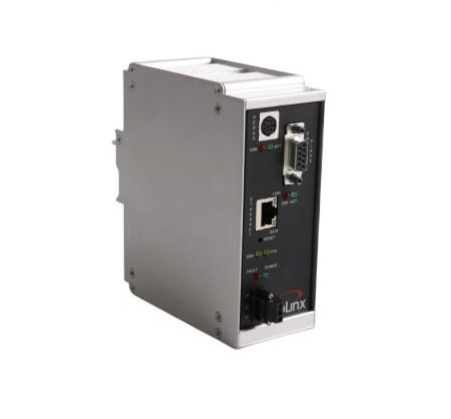

Описание продукта: PROSOFT 5205-DFNT-PDPS
PROSOFT 5205-DFNT-PDPS — это специализированный коммуникационный модуль для контроллеров Allen-Bradley Micro800, разработанный компанией ProSoft Technology для интеграции с сетями PROFIBUS DP через Ethernet. Как универсальный компонент линейки модулей PROSOFT 5205-DFNT, PROSOFT 5205-DFNT-PDPS сочетает в себе нативную совместимость с платформой Micro800, поддержку Ethernet/IP и полную совместимость с протоколом PROFIBUS DP, обеспечивая бесперебойную передачу данных между компактными контроллерами и оборудованием PROFIBUS (приводами, датчиками, реле). Независимо от того, используется ли PROSOFT 5205-DFNT-PDPS в мелких производственных линиях, автоматизированных станциях или логистических модулях, он отличается превосходной гибкостью, простотой интеграции и надежностью в промышленных условиях, что делает его предпочтительным выбором для проектов с требованиями к Ethernet-соединению и интеграции PROFIBUS DP.
Технические параметры
| Параметр | Характеристика |
|---|---|
| Бренд и модель | PROSOFT 5205-DFNT-PDPS |
| Тип устройства | Коммуникационный модуль PROFIBUS DP/Ethernet для Allen-Bradley Micro800 |
| Совместимость с контроллерами | Allen-Bradley Micro810, Micro820, Micro830, Micro850 (с поддержкой Expansion Bus) |
| Поддерживаемые протоколы | PROFIBUS DP (Мастер/Slave), Ethernet/IP (Slave/Master), TCP/IP, UDP, DHCP, DNS, NTP |
| Сетевые интерфейсы | 1 порт Ethernet (10/100 Мбит/с, RJ45) – для связи с PROFIBUS шлюзами/устройствами; интерфейс с контроллером через Expansion Bus; 1 порт USB-C (для конфигурации/обновлений) |
| Параметры PROFIBUS DP | Скорость передачи: 9.6 кбит/с – 12 Мбит/с; длина линии (через Ethernet-шлюз): до 100 м (проводной Ethernet) или до 5 км (беспроводной); до 32 устройства на сегмент PROFIBUS |
| Количество тегов данных | До 1024 тегов (входных/выходных данных); до 512 байт входной/выходной буфера |
| Время отклика | ≤ 3 мс (обработка запросов PROFIBUS DP/Ethernet) |
| Поддерживаемые типы данных | Дискретные сигналы (DI/DO), аналоговые значения (AI/AO), структурированные данные, параметры конфигурации PROFIBUS |
| Изоляция | Оптическая изоляция от Expansion Bus контроллера (2500V AC, 1 мин); электрическая изоляция Ethernet-порта (1500V AC, 1 мин) |
| Температурный диапазон эксплуатации | 0 °C до +60 °C |
| Класс защиты | IP20 (монтаж на контроллер Micro800) |
| Питание | Питание от Expansion Bus контроллера Allen-Bradley (5V DC); потребляемая мощность: макс. 3.2 Вт |
| Сертификация | CE, UL, CSA, PROFIBUS Certified, ODVA Conformant (Ethernet/IP), IEC 61158 |
| Тип монтажа | Монтаж на контроллер Micro800 через Expansion Bus (без дополнительных адаптеров) |
| Габариты (Ш×В×Г) | 65 × 90 × 58 мм |
| Программное обеспечение | ProSoft Configuration Builder, Connected Components Workbench (CCW) – для интеграции с контроллером; поддержка GSD/GSDML файлов |
Преимущества и особенности
PROSOFT 5205-DFNT-PDPS обладает ключевыми техническими преимуществами, адаптированными для работы с контроллерами Micro800 и Ethernet-сетями:
- Нативная интеграция с Micro800 и Ethernet поддержкой: Модуль подключается напрямую к контроллеру через Expansion Bus и автоматически интегрируется с программным обеспечением CCW, а Ethernet-интерфейс позволяет PROSOFT 5205-DFNT-PDPS связываться с PROFIBUS устройством через шлюзы или напрямую (при наличии Ethernet-поддержки в PROFIBUS оборудовании), расширяя возможности компактных систем.
- Универсальная поддержка PROFIBUS DP: Поддержка режимов Мастер и Slave обеспечивает совместимость с любым оборудованием PROFIBUS (приводы Siemens, датчики Endress+Hauser, реле ABB), а поддержка GSD/GSDML файлов позволяет быстро добавлять и настраивать устройства без сложных конфигураций.
- Гибкость в организации сети: Ethernet-интерфейс позволяет размещать PROFIBUS оборудование на расстоянии до 100 м (проводной) или 5 км (беспроводной) от контроллера Micro800, что делает PROSOFT 5205-DFNT-PDPS идеальным решением для распределенных производственных линий или больших промышленных площадок.
- Легкая конфигурация и диагностика: Программное обеспечение ProSoft Configuration Builder предоставляет интуитивно понятный интерфейс для настройки PROFIBUS DP и Ethernet параметров, а интеграция с CCW позволяет программировать теги напрямую в контроллере и отслеживать состояние связи в реальном времени.
- Высокая надежность и энергоэффективность: Высокая изоляция портов, сертификация PROFIBUS Certified и ODVA Conformant, а также низкая потребляемая мощность (макс. 3.2 Вт) гарантируют стабильную работу в промышленных условиях и экономию энергии.
Примеры применения
PROSOFT 5205-DFNT-PDPS широко используется в малых и средних промышленных проектах для интеграции Micro800 с PROFIBUS DP через Ethernet:
- Распределенные производственные линии: В цехах по сборке электроники PROSOFT 5205-DFNT-PDPS интегрирует контроллер Micro850 с приводами PROFIBUS DP (Bosch Rexroth) через Ethernet-шлюз, обеспечивая синхронность движения конвейеров на разных участках цеха (расстояние до 50 м).
- Автоматизированные станки с дистанционным управлением: На токарных или фрезерных станках PROSOFT 5205-DFNT-PDPS связывает контроллер Micro830 с датчиками положения PROFIBUS DP через Ethernet, позволяя операторам отслеживать технологические параметры и управлять станкой удаленно.
- Логистические модули в складах: В автоматизированных складах PROSOFT 5205-DFNT-PDPS интегрирует контроллер Micro820 с системами управления погрузчиками PROFIBUS DP через беспроводной Ethernet, оптимизируя движение грузов и инвентаризацию.
- Мобильные промышленные установки: В временных производственных площадках PROSOFT 5205-DFNT-PDPS обеспечивает быструю интеграцию контроллера Micro810 с PROFIBUS оборудованием через Ethernet, благодаря простому монтажу и конфигурации без сложного кабельного тракта.
Сравнение с конкурентами
| Характеристика | PROSOFT 5205-DFNT-PDPS | Конкурентный продукт A | Конкурентный продукт B |
|---|---|---|---|
| Совместимость с Micro800 | Нативная (Expansion Bus) | Требует внешнего адаптера | Частичная (только Micro850) |
| Поддерживаемые протоколы | PROFIBUS DP + Ethernet/IP | Только PROFIBUS DP | PROFIBUS DP + TCP/IP (ограниченная) |
| Количество тегов | 1024 | 512 | 768 |
| Время отклика | ≤ 3 мс | ≤ 5 мс | ≤ 4 мс |
| Ethernet-интерфейс | Да (10/100 Мбит/с) | Нет | Да (10 Мбит/с) |
| Поддержка GSD/GSDML | Да (полная) | Да (ограниченная) | Нет |
| Потребляемая мощность | 3.2 Вт | 4.0 Вт | 3.5 Вт |
PROSOFT 5205-DFNT-PDPS превосходит конкурентов по нативной совместимости с Micro800, поддержке Ethernet/IP, количеству тегов, скорости отклика и удобству конфигурации, что делает его оптимальным выбором для компактных промышленных проектов с требованиями к интеграции PROFIBUS DP через Ethernet.
Советы по выбору и предостережения
Советы по выбору
- Выбирайте PROSOFT 5205-DFNT-PDPS, если вы используете контроллеры Allen-Bradley Micro800 и нуждаетесь в интеграции с PROFIBUS DP через Ethernet (проводной или беспроводной) в распределенных системах.
- Предпочтите этот модуль для проектов с требованиями к большому количеству тегов (до 1024) или быстрому времени отклика (≤ 3 мс) — например, в автоматизированных станках или конвейерных линиях.
- Для проектов с ограниченным пространством и бюджетом PROSOFT 5205-DFNT-PDPS является идеальным решением благодаря компактному дизайну, не требующему дополнительного питания и простой интеграции с CCW.
Предостережения
- Монтаж и настройку PROSOFT 5205-DFNT-PDPS должен выполнять квалифицированный инженер, ознакомленный с контроллерами Micro800, протоколом PROFIBUS DP и Ethernet-сетями, чтобы избежать ошибок в конфигурации скорости или адресации устройств.
- Используйте только сертифицированные кабели для Ethernet и PROFIBUS DP (при прямом подключении) и соблюдайте рекомендации по длине линии и защите от электромагнитных помех.
- Убедитесь, что версия прошивки модуля совместима с версией контроллера Micro800 и программного обеспечения CCW — обновите компоненты при необходимости через ProSoft Configuration Builder.
- При использовании беспроводного Ethernet убедитесь в стабильности сигнала и защите сети от несанкционированного доступа (например, через шифрование WPA3), чтобы гарантировать безопасность передачи данных.
- Избегайте эксплуатации модуля за пределами указанного температурного диапазона (0 °C до +60 °C) и защиты от попадания пыли или влаги на Expansion Bus контроллера.
Для получения дополнительной информации или покупки PROSOFT 5205-DFNT-PDPS посетите официальную страницу продукта или свяжитесь с нашей технической поддержкой для получения персональных консультаций.
