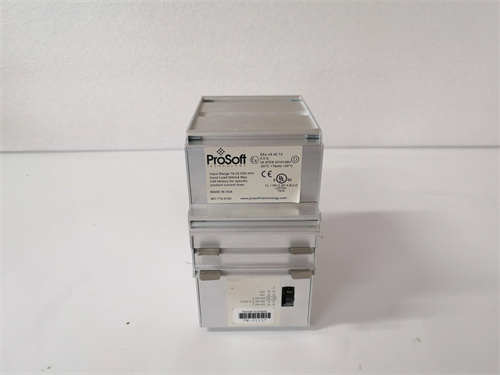

PROSOFT 5301-MBP-DH485

Описание

Описание продукта

Параметры продукта

• Тип компонента: Промышленный шлюз протоколов (Gateway) ProSoft, специализированный на коммутации между сетью DH-485 (Allen-Bradley) и протоколом Modbus (RTU/ASCII).
• Поддерживаемые протоколы:
  • Сетевой интерфейс 1: DH-485 (для связи с контроллерами Allen-Bradley) — скорость передачи 9600/19200/38400 бит/с (настраиваемая); максимальное количество подключенных устройств до 32; длина линии связи до 1200 метров (при использовании кабеля Shielded Twisted Pair);
  • Сетевой интерфейс 2: Modbus RTU/ASCII (для связи с датчиками, исполнителями, контроллерами Modbus) — скорость передачи 1200–115200 бит/с (настраиваемая); поддержка режимов Master/Slave (настраиваемые для каждого интерфейса); максимальное количество Modbus-узлов до 247.
• Тип разъемов:
  • DH-485: Разъемterminal block (клеммная панель) для подключения кабеля Shielded Twisted Pair;
  • Modbus: Разъем RS-485 (terminal block) — поддержка двусторонней коммутации; защита от короткого замыкания и перепадов напряжения.
• Функции коммутации: Двусторонняя трансляция данных (DH-485 ↔ Modbus); поддержка маппинга данных (настройка соответствия регистров Modbus и тегов Allen-Bradley); буферизация данных (размер буфера до 4 кБ) — предотвращение потерь при пиковых нагрузках.
• Питание: Универсальное входное напряжение 12–24 В ДС ± 10% — совместимость с индустриальными источниками питания; потребление энергии ≤ 3 Вт (при полной нагрузке).
• Рабочая температура: 0 °C до +60 °C (оперативная); -40 °C до +85 °C (хранение); относительная влажность 5%–95% (без конденсации) — подходит для технических помещений, шкафов с оборудованием.
• Устойчивость к внешним воздействиям: Вibration resistance — до 5 Г (диапазон частот 10–500 Гц); удар resistance — до 20 Г (полусекундный импульс); соответствие стандартам EN 61000-6-2 (иммунитет к помехам) и EN 61000-6-4 (эмиссия помех).
• Степень защиты: IP20 (для монтажа в шкаф) — защита от пыли и мелких предметов; рейковое крепление 35 мм DIN или установка на панель (через крепежные отверстия).
• Габариты: Стандартные для модулей ProSoft (ширина 50 мм × глубина 140 мм × высота 100 мм); вес ≈ 0.4 кг — удобство монтажа в тесных шкафах.
• Индикаторы состояния: Светодиодные индикаторы на корпусе — питание (зеленый), связь DH-485 (желтый, мигает при передаче данных), связь Modbus (желтый, мигает при передаче данных), ошибки (красный — при сбое коммутации или питания).
• Совместимое оборудование:
  • Allen-Bradley: Контроллеры SLC 500, MicroLogix, PLC-5 (с поддержкой DH-485); ПО RSLogix 5/500/5000;
  • Modbus-устройства: Датчики давления/температуры (Modbus RTU), регулирующие клапаны, насосы, коммутаторы, контроллеры Siemens S7-1200 (с Modbus RTU).
• Соответствие стандартам: CE (электромагнитная совместимость), UL 508 (промышленная безопасность), FCC Part 15, RoHS.

Преимущества и особенности

1. Точная интеграция Allen-Bradley и Modbus: PROSOFT 5301-MBP-DH485 специализируется на коммутации между DH-485 и Modbus, обеспечивая.native поддержку протоколов без необходимости сложного программирования — идеально для модернизации старых систем Allen-Bradley с добавлением новых Modbus-устройств.
2. Гибкая настройка и маппинг данных: Возможность настраивать скорость передачи, режимы Master/Slave и маппинг регистров позволяет адаптировать PROSOFT 5301-MBP-DH485 к различным сценариям использования (например, Modbus Master для сбора данных от датчиков → DH-485 Slave для передачи в контроллер Allen-Bradley).
3. Надежность в индустриальных условиях: Широкий диапазон рабочих температур, защита от помех и буферизация данных гарантируют стабильную коммутацию даже в средах с сильными электромагнитными помехами (например, рядом с моторами, трансформаторами).
4. Легкая настройка и обслуживание: Интеграция с ПО ProSoft Configuration Builder и средой Allen-Bradley RSLogix позволяет быстро настраивать шлюз, отлаживать коммутацию и диагностировать ошибки (например, потерю связи с Modbus-датчиком) через графический интерфейс.

Примеры применения в отраслях

• Машиностроение (линии сборки): Использование PROSOFT 5301-MBP-DH485 для интеграции контроллера Allen-Bradley MicroLogix (с DH-485) с Modbus-датчиками положения — шлюз собирает данные от 8 датчиков положения (Modbus RTU) и передает их в контроллер через DH-485, обеспечивая синхронизацию движения конвейерных Роботов с положением деталей.
• Энергетика (модульные электростанции): Применение в системе мониторинга генераторов — PROSOFT 5301-MBP-DH485 коммутирует данные между контроллером Allen-Bradley SLC 500 (DH-485) и Modbus-датчиками мощности/температуры, передавая параметры работы генераторов в контроллер для регулировки нагрузки и предотвращения перегрузки.
• Нефтегазовая промышленность (насосовые станции): Интеграция в систему управления насосами — шлюз соединяет контроллер Allen-Bradley PLC-5 (DH-485) с Modbus-регуляторами давления и датчиками уровня нефти, позволяя контроллеру получать данные о состоянии системы и отправлять команды на регулировку насосов.
• Логстика (автоматизированные склады): Использование PROSOFT 5301-MBP-DH485 для связи между контроллером Allen-Bradley MicroLogix (управление подъемными устройствами) и Modbus-видеорегистраторами — шлюз передает сигналы о положении подъемников в видеорегистраторы для синхронизации видеозаписи с событиями на складе.

Сравнение с конкурентами

Рекомендации по выбору и меры предосторожности

• Рекомендации по выбору: При выборе убедитесь, что PROSOFT 5301-MBP-DH485 соответствует типам ваших устройств — контроллеры Allen-Bradley с DH-485 и Modbus-устройства (RTU/ASCII). Для сценариев, где требуется простая интеграция без глубоких знаний программирования протоколов, этот шлюз предпочтителен универсальными моделями, так как он оптимизирован для конкретной комбинации протоколов. Также проверьте совместимость с версией ПО Allen-Bradley (RSLogix 5/500/5000) и максимальной длиной линии связи DH-485.
• Меры предосторожности:
  1. Перед монтажом PROSOFT 5301-MBP-DH485 отключите электроснабжение всех подключенных устройств — проверьте правильность подключения кабелей DH-485 и Modbus (соответствие полярности, использование экранированного кабеля), чтобы избежать короткого замыкания или повреждения шлюза/контроллеров.
  2. Используйте только экранированные витые пары (Shielded Twisted Pair) для подключения DH-485 и Modbus — это критично для снижения электромагнитных помех, особенно в длинных линиях связи (более 500 метров).
  3. Настройте скорость передачи и параметры протоколов одинаковыми для всех устройств в сети (например, DH-485 — 19200 бит/с, 无奇校验，1 стоп-бит) — несоответствие параметров приведет к потере данных и нестабильной коммутации.
  4. Регулярно проверяйте индикаторы состояния — при亮起 красного индикатора ошибки или отсутствии мигания индикаторов связи диагностируйте линию связи (кабель, разъемы, питание устройств) и параметры настройки шлюза.
