Описание
Общее описание продукта

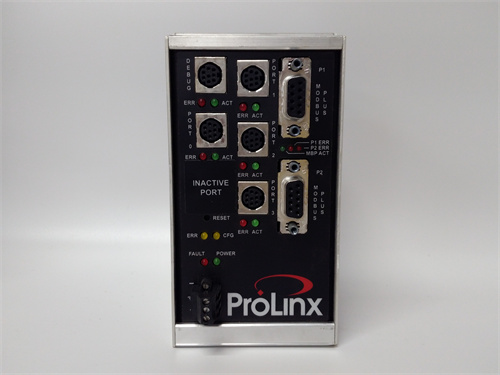

Основным объектом рассмотрения — PROSOFT 5301-MBP-DH485 (ссылка на продукт: [вставить ссылку]). Это многофункциональный промышленный шлюз протоколов компании ProSoft Technology (специалист в области решений для интеграции автоматизированных систем), разработанный для обеспечения связи между устройствами на протоколе Modbus (RTU/TCP) и системами на протоколе DH485 (используемым в контроллерах Allen-Bradley SLC 500, MicroLogix). Широко применяется в машиностроении (линии сборки с оборудованием Allen-Bradley), энергетике (управление вспомогательными системами электростанций), пищевой промышленности (автоматизированные линии упаковки) и логистике (конвейерные комплексы), PROSOFT 5301-MBP-DH485 специализируется на устранении разрывов в коммуникации между разнородными системами автоматизации, обеспечивая прозрачную передачу данных.
PROSOFT 5301-MBP-DH485 отличается компактным дизайном, высокой надежностью и полной совместимостью с оборудованием Allen-Bradley и другими производителями Modbus-устройств. Благодаря оптимизированной прошивке и технологии буферизации данных PROSOFT 5301-MBP-DH485 стабильно работает в условиях промышленной среды — включая перепады напряжения, электромагнитные помехи и длительную непрерывную эксплуатацию, типичные для автоматизированных производств.
Как ключевой компонент интеграции систем, PROSOFT 5301-MBP-DH485 поддерживает двустороннюю конвертацию данных между Modbus и DH485, позволяя контроллерам Allen-Bradley обмениваться информацией с сенсорами, модулями I/O и панелями управления на Modbus. Его сертификация по стандартам UL, CE и ISO 9001 делает PROSOFT 5301-MBP-DH485 предпочтительным выбором для объектов, где требуется интеграция существующих систем Allen-Bradley с современным оборудованием на Modbus.
Технические параметры продукта
- Тип устройства: Промышленный шлюз протоколов, Modbus RTU/TCP ↔ DH485, моноблочный дизайн, DIN-рейковый
- Поддерживаемые протоколы:
- Основные протоколы: Modbus RTU (на RS485), Modbus TCP (на Ethernet), DH485 (для Allen-Bradley)
- Режимы Modbus: Мастер, Слейв (для RTU и TCP)
- Режим DH485: Поддерживает коммуникацию с контроллерами Allen-Bradley SLC 500, MicroLogix (как шлюз между DH485 и Ethernet/RS485)
- Интерфейсы связи:
- Ethernet: 1 порт RJ45, 10/100 Mbps (полуавтоматический/автоматический режим)
- RS485 (Modbus RTU/DH485): 1 порт- terminal, поддержка двухпроводной линии, скорость передачи 1200 бод – 115200 бод (настраиваемая)
- Изоляция интерфейсов: Галваническая изоляция 2500 В AC (для RS485 порта) — защита от помех и коротких замыканий
- Параметры питания и эксплуатации:
- Входное напряжение: 10–30 В DC
- Потребляемый ток: ≤ 120 мА (при 24 В DC)
- Степень защиты: IP20 (для монтажа в закрытых шкафах)
- Рабочая температура: 0 °C до +60 °C
- Влажность: 5% – 95% (без конденсации)
- Устойчивость к вибрации: 5 g (5–500 Гц, согласно IEC 60068-2-6)
- Дополнительные функции:
- Конфигурация: Через веб-интерфейс, программное обеспечение ProSoft Configuration Builder или Modbus TCP
- Буферизация данных: Поддерживает буферизацию до 1000 транзакций — предотвращает потерю данных при кратковременных сбоях связи
- Индикаторы: LED-индикаторы питания, Ethernet-соединения, активности на RS485 и ошибок
- Сертификации: CE, UL, CSA, ISO 9001
Преимущества и особенности
- Прозрачная интеграция Allen-Bradley и Modbus: PROSOFT 5301-MBP-DH485 устраняет разрыв между системами на DH485 (Allen-Bradley SLC 500/MicroLogix) и оборудованием на Modbus (сенсоры, модули I/O, панели), обеспечивая двустороннюю конвертацию данных без необходимости изменения прошивки контроллеров или устройств. Это критично для модернизации существующих производств с сохранением старого оборудования.
- Гибкая конфигурация и управление: Поддержка настройки через веб-интерфейс или специализированное ПО ProSoft Configuration Builder позволяет инженерам быстро задавать параметры протоколов (скорость RS485, IP-адрес Ethernet, режимы Мастер/Слейв) и отслеживать состояние связи. Возможность конфигурации через Modbus TCP упрощает дистанционное управление шлюзом.
- Высокая надежность и защита от помех: Галваническая изоляция RS485 порта (2500 В AC) защищает шлюз и подключенное оборудование от электромагнитных помех и перепадов напряжения, типичных для промышленных цехов. Буферизация данных предотвращает потерю информации при кратковременных сбоях связи — например, при перезагрузке контроллера.
- Компактность и удобство монтажа: DIN-рейковый дизайн с небольшими габаритами позволяет экономить пространство в электрощитах автоматизации, а низкое энергопотребление (≤ 120 мА при 24 В DC) делает шлюз подходящим для систем с ограниченным источником питания.
- Совместимость с широким спектром оборудования: PROSOFT 5301-MBP-DH485 полностью совместим с контроллерами Allen-Bradley SLC 500 (с firmware Rev. 15+), MicroLogix 1000/1200/1500 и любым устройством на Modbus RTU/TCP (например, модули Siemens, Phoenix Contact, Honeywell). Это делает его универсальным решением для различных отраслей.
Случаи применения в отраслях
- Машиностроение (линия сборки с Allen-Bradley): PROSOFT 5301-MBP-DH485 используется для интеграции контроллера Allen-Bradley SLC 500 (на DH485) с модулями температурных сенсоров на Modbus RTU. Шлюз конвертирует данные о температуре с сенсоров в формат DH485, позволяя контроллеру регулировать работу нагревательных элементов линии. Буферизация данных предотвращает потерю сигналов при перезагрузке контроллера.
- Энергетика (вспомогательная система ТЭЦ): На ТЭЦ PROSOFT 5301-MBP-DH485 соединяет контроллер Allen-Bradley MicroLogix (управление системой водоснабжения, на DH485) с системой мониторинга энергопотребления на Modbus TCP. Шлюз передаёт данные о расходе воды и давлении из MicroLogix в центральный сервер SCADA, а также получает команды управления из SCADA для регулировки работы насосов.
- Пищевая промышленность (линия упаковки): В линии упаковки консервов PROSOFT 5301-MBP-DH485 интегрирует контроллер Allen-Bradley MicroLogix 1500 (на DH485) с панелью управления на Modbus TCP. Оператор через панель управляет режимами работы конвейера (скорость, остановка), а шлюз обеспечивает передачу команд от панели к контроллеру и обратную передачу данных о состоянии оборудования.
- Логистика (автоматизированный конвейер): На конвейерном комплексе PROSOFT 5301-MBP-DH485 соединяет контроллер Allen-Bradley MicroLogix 1200 (управление движением конвейера, на DH485) с модулем весовых сенсоров на Modbus RTU. Шлюз пересылает данные о весе упаковок из сенсоров в контроллер, который регулирует скорость конвейера в зависимости от нагрузки.
Сравнение с конкурентами
В таблице ниже представлено сравнение PROSOFT 5301-MBP-DH485 с аналогичными шлюзами протоколов для Allen-Bradley:
| Параметр | PROSOFT 5301-MBP-DH485 | Allen-Bradley 1784-KTCX15 (DH485 to Ethernet) | MOXA MGate 5105-MB-DH (Modbus ↔ DH485) |
|---|---|---|---|
| Поддерживаемые протоколы | Modbus RTU/TCP ↔ DH485 | DH485 ↔ Ethernet (без Modbus поддержки) | Modbus RTU ↔ DH485 (без TCP) |
| Совместимость с Allen-Bradley | SLC 500, MicroLogix 1000/1200/1500 | SLC 500, MicroLogix | MicroLogix (ограниченная) |
| Ethernet порт | Да (10/100 Mbps) | Да (10 Mbps) | Нет |
| Изоляция RS485 | 2500 В AC | 1500 В AC | 2000 В AC |
| Буферизация данных | Да (до 1000 транзакций) | Нет | Да (до 500 транзакций) |
| Цена (примерная) | Средняя | Высокая | Средняя |
Ключевые различия: PROSOFT 5301-MBP-DH485 поддерживает полный набор протоколов (Modbus RTU/TCP + DH485), в то время как аналог Allen-Bradley не имеет встроенной поддержки Modbus, а MOXA — отсутствует Ethernet и Modbus TCP. Изоляция RS485 (2500 В AC) выше, чем у Allen-Bradley (1500 В AC), что повышает надежность в условиях сильных помех. Буферизация данных (до 1000 транзакций) превосходит возможности MOXA (500 транзакций), а более доступная цена по сравнению с Allen-Bradley делает его более привлекательным для малых и средних предприятий.
Советы по выбору
- Проверьте тип контроллеров Allen-Bradley: PROSOFT 5301-MBP-DH485 полностью совместим с SLC 500 (Rev. 15+), MicroLogix 1000/1200/1500. Для более старых моделей (например, SLC 500 Rev. <15) проверьте совместимость через техническую поддержку ProSoft.
- Определите требуемые протоколы: Если вам нужно интеграция Modbus TCP (например, с SCADA через Ethernet) и DH485, PROSOFT 5301-MBP-DH485 — оптимальный выбор. Если требуется только Modbus RTU без Ethernet, можно рассмотреть MOXA, но он лишится гибкости дистанционного управления.
- Учтите условия эксплуатации: Для цехов с сильными электромагнитными помехами (например, металлургические цеха) преимущество даёт высокая изоляция RS485 (2500 В AC) шлюза ProSoft, по сравнению с аналогами.
- Оцените потребности в буферизации: Если ваша система подвержена кратковременным сбоям связи (например, при перезагрузке контроллеров), буферизация до 1000 транзакций PROSOFT 5301-MBP-DH485 предотвратит потерю критических данных — это важнее, чем у MOXA с буферизацией 500 транзакций.
Меры предосторожности
- Правильное подключение интерфейсов: При подключении RS485 линии соблюдайте полярность (A/B) — неправильное подключение приведёт к потере связи. Для Ethernet используйте сертифицированные кабели Cat5e или выше, длина которых не превышает 100 м.
- Конфигурация параметров: Перед запуском настройте скорость передачи RS485 (совпадающую с параметрами контроллера Allen-Bradley и Modbus-устройств) и IP-адрес Ethernet (в диапазоне сети SCADA/PLC). Не оставляйте стандартные параметры по умолчанию — это может привести к конфликтам в сети.
- Защита от перепадов напряжения: 尽管 шлюз имеет изоляцию RS485, дополнительно установите защита от перенапряжений (спискевые диоды) на линии RS485, особенно в цехах с мощным электрооборудованием.
- Регулярное обслуживание: Ежемесячно проверяйте состояние LED-индикаторов (питание, активность Ethernet/RS485, ошибки) и обновляйте прошивку шлюза через ProSoft Configuration Builder — обновления исправляют баги и улучшают совместимость с новым оборудованием.
- Использование оригинальных аксессуаров: При замене кабелей или адаптеров используйте только сертифицированные компоненты. Неоригинальные кабели могут снизить качество связи и нарушить изоляцию интерфейсов.
