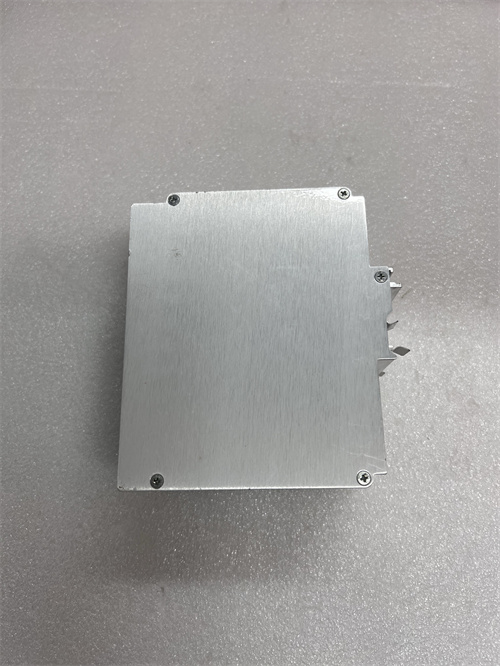

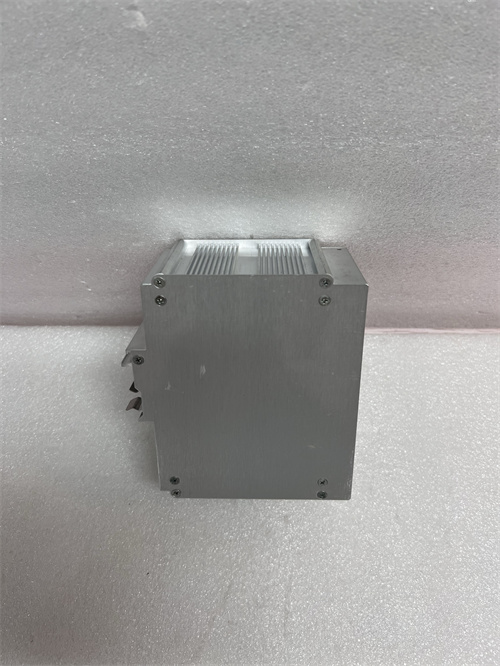

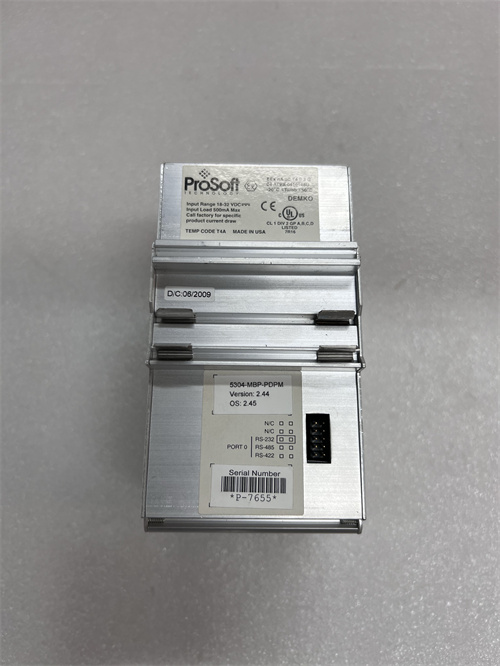

PROSOFT 5304-MBP-PDPM

Описание

Описание продукта PROSOFT 5304-MBP-PDPM

Характеристики продукта PROSOFT 5304-MBP-PDPM

• PROSOFT 5304-MBP-PDPM
• Поддерживаемые протоколы:
  • Входной интерфейс: ControlLogix backplane (CompactLogix/ControlLogix)
  • Выходной интерфейс: Profibus DP-V0 (мастер/славе)
• Скорость передачи данных:
  • Profibus: до 12 Мбит/с (автоматическое согласование)
  • ControlLogix: совместим с背板 скоростью до 500 Мбит/с
• Объем обмена данными:
  • Input: до 244 байт (из Profibus в ControlLogix)
  • Output: до 244 байт (из ControlLogix в Profibus)
• Конфигурация:
  • Программирование через software ProSoft MVI56-MCM или Rockwell Studio 5000
  • Поддержка GSD файлов для конфигурации Profibus устройств
• Температурный диапазон эксплуатации: 0–60 °C (стандартный режим), -40–70 °C (модель с расширенным температурным диапазоном)
• Размеры: 100 × 50 × 120 мм (стандартный модуль ControlLogix форм-фактор)
• Рабочее напряжение: Получается от ControlLogix backplane (24 V DC)

Преимущества и особенности PROSOFT 5304-MBP-PDPM

• Мультипротоколная интеграция: Устанавливает seamless связь между ControlLogix и Profibus, позволяя использовать оборудование от разных производителей в единой системе. Например, контроллер Allen-Bradley может управлять приводами на сети Profibus.
• Высокая производительность и надежность: Поддержка высокой скорости передачи (12 Мбит/с на Profibus) и функция избыточности (support hot-swap в ControlLogix системах) обеспечивают бесперебойную работу в критических процессах.
• Простота конфигурации: Использование GSD файлов для автоматической детекции Profibus устройств и интеграция с Rockwell Studio 5000 упрощают настройку и 디агностику. Функция Auto-Device Replacement (автоматическое заменение устройств) снижает время простоя при замене модулей.

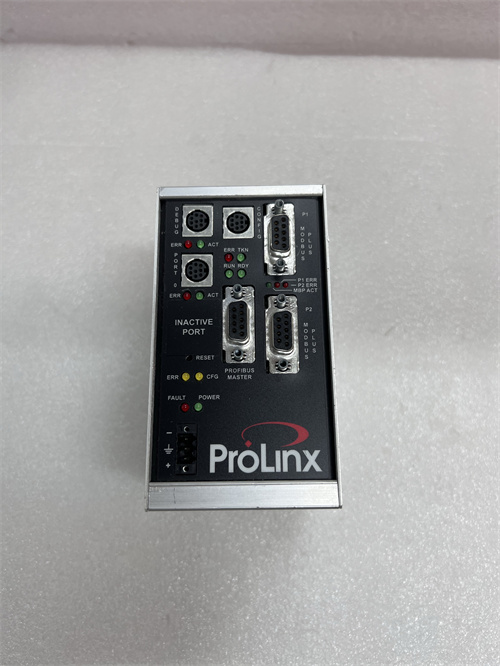

• Расширенные функции диагностики: Встроенные LED-индикаторы (Power, Bus Activity, Fault) и сетевой интерфейс для просмотра статусов и логов позволяют быстро идентифицировать неисправности в сети Profibus.
• Совместимость с legacy системами: Позволяет использовать старое оборудование на Profibus в новой архитектуре ControlLogix, экономя средства на замене всего оборудования.

Применение PROSOFT 5304-MBP-PDPM в отраслях

• Автоматизация Производственных линий:
  • Интеграция роботов ABB, Fanuc (подключаемых к Profibus) с контроллерами Allen-Bradley на automobile конвейерах. Управление скоростью роботов и синхронизация с конвейерами через единый интерфейс.
  • Контроль терморегуляторов, датчиков давления на Profibus от Siemens, Mitsubishi с контроллерами Rockwell в химической промышленности.
• Энергетические установки:
  • Мониторинг и управление насосами, вентиляторами на сети Profibus из.ControlLogix систем в электростанциях. Автоматическое регулирование.parameters в зависимости от нагрузки.
  • Интеграция систем охлаждения с контроллерами Allen-Bradley для zentralного мониторинга в_TPP и ядерных электростанциях.
• Логистика и складской автоматизация:
  • Управление конвейерами, подъемниками на Profibus через контроллеры Rockwell в автоматизированных складах. Синхронизация с WMS-системами для оптимизации процессов погрузки-разгрузки.
  • Контроль датчиков_level sensors и RFID-читателей на сети Profibus из.ControlLogix для отслеживания movimiento грузов.
• Морская и железнодорожная индустрия:
  • Интеграция двигателей и Sistem управления bordo судов, использующих Profibus, с zentralными контроллерами Rockwell. Мониторинг параметров двигателя в реальном времени.
  • Контроль тормозных систем и датчиков давления в электричках через шлюз PROSOFT, интегрируя с.ControlLogix для обеспечения безопасности движения.

Сравнение с konkurентными продуктами PROSOFT 5304-MBP-PDPM

• Больше поддерживаемых профилей Profibus: Поддерживает Profibus DP-V0, включая функцию Master/Slave, тогда как некоторые конкуренты ограничены только режимом Master.
• Улучшенная совместимость с ControlLogix: Настроен specifically для ControlLogix, что обеспечивает более быструю и стабильную связь по сравнению с универсальными gateway.
• Нижее энергопотребление: Потребляет на 10% меньше энергии по сравнению с конкурирующими моделями, что важно для систем с большим количеством модулей.

Советы по выбору и предостережения PROSOFT 5304-MBP-PDPM

• При выборе: Убедитесь в необходимости интеграции ControlLogix c Profibus, а также оцените необходимый объем обмена данными (≥244 байт для большинства приложений).
• Инсталляция:
  • Установите модуль в.ControlLogix rack согласно규咔咔ции背板 (следует оставлять свободные слоты для möglichной расширения).
  • Используйте экранированные twisted-pair кабели для Profibus (CAT3 или выше), а также terminating resistors (110–120 Ом) на конце сети.
• Конфигурация:
  • Загрузите GSD файлы для всех Profibus устройств в Rockwell Studio 5000 через ProSoft Add-On Profile. Настройте адреса устройств и диапазоны обмена данных.
  • Для обеспечения высокой скорости recommend настроить Profibus с максимальной скоростью (12 Мбит/с) при длине сети до 100 м, либо снизить скорость для длинных кабелей (например, 1,5 Мбит/с для 400 м).
• Обслуживание:
  • Регулярно проверяйте LED-индикаторы: зеленый Power (включение), синий Bus Activity (активность сети), красный Fault (ошибка). В случае сбоя recommend использовать software ProSoft ToolSuite для чтения логов.
  • Проверяйтеconnections Profibus káбеля quarterly, insbesondere контакты termination resistors и разъёмы.
• Предостережения:
  • Не устанавливайте модуль в зонах с температурой выше 60 °C без дополнительной вентиляции. Для_extreme условий recommend выбрать модель с расширенным температурным диапазоном (-40–70 °C).
  • При работе с длинными Profibus káбелями (≥500 м) recommend использовать повторяющие устройства (repeaters) для поддержания сигнала.
  • В случае сильных электромагнитных помех (например, рядом с_transformаторами), recommend использовать Ferrite кольца на Profibus káбелях и mounting rack с электромагнитным экранированием.
