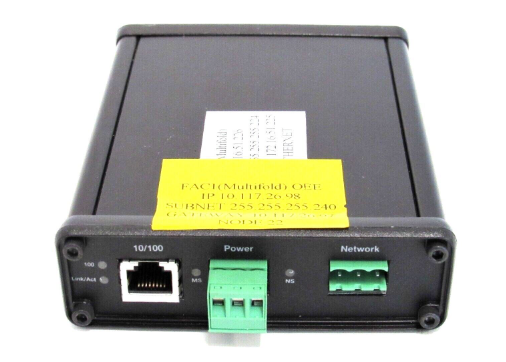

PROSOFT AN-X2-AB — Индустриальный шлюз Ethernet/IP для устройств Allen-Bradley DF1
PROSOFT AN-X2-AB — специализированный коммуникационный шлюз, разработанный компанией ProSoft Technology для интеграции устройств Allen-Bradley с интерфейсом DF1 (Data Highway Plus, DH-485) в современные сети Ethernet/IP. Особенно предназначен для сохранения функциональности старого оборудования Allen-Bradley (PLC SLC 500, MicroLogix, PanelView) в актуальных автоматизированных системах, PROSOFT AN-X2-AB обеспечивает двустороннюю передачу данных между протоколами DF1 и Ethernet/IP, что делает его идеальным выбором для отраслей, таких как машиностроение, автоматизация производства, энергетика, пищевая промышленность.
Описание продукта
PROSOFT AN-X2-AB — автономный индустриальный шлюз, который выступает в роли посредника между устройствами Allen-Bradley с интерфейсом DF1 (DH-485, RS-232) и Ethernet/IP-устройствами (PLC ControlLogix, CompactLogix, SCADA-системы Rockwell FactoryTalk, модули I/O). Продукт PROSOFT AN-X2-AB поддерживает двустороннюю трансляцию данных между протоколами DF1 (мастер/слейв режимы) и Ethernet/IP (CIP), позволяя современным контроллерам и системам управлять и считывать данные от legacy-оборудования Allen-Bradley без необходимости его замены.
PROSOFT AN-X2-AB оснащен одним Ethernet-портом (RJ45, 10/100 Мбит/с) для подключения к сети Ethernet/IP и двумя интерфейсами для DF1: один порт RS-485 (DH-485) и один порт RS-232, что обеспечивает совместимость с различными типами устройств Allen-Bradley. Модуль поддерживает скорость передачи DF1 до 19200 бод, количество подключаемых DF1-устройств до 32 (в сети DH-485) и функцию автоматического восстановления соединения при разрыве связи.
Конструкция PROSOFT AN-X2-AB разработана для эксплуатации в суровых промышленных условиях: корпус класса защиты IP30 с раковинным монтажом DIN (ширина 2 модуля), широкий диапазон рабочих температур (-40 °C до +70 °C), устойчивость к электромагнитным помехам (EMC Class A) и статическому разряду (±15 кВ воздушный, ±8 кВ контактный). Модуль имеет электрическую изоляцию между интерфейсами DF1 и Ethernet (2500 ВАК) и защищенное питание (10-30 ВДС), что предотвращает повреждение оборудования и обеспечивает надежность в длительной эксплуатации.
Настройка PROSOFT AN-X2-AB осуществляется через интуитивно понятный веб-интерфейс (HTTP/HTTPS) или специализированное программное обеспечение ProSoft Configuration Builder. Модуль позволяет конфигурировать параметры DF1 (скорость, биты данных, паритет), настраивать маппинг данных между DF1 и Ethernet/IP, а также управлять правами доступа к устройству. PROSOFT AN-X2-AB полностью совместим с экосистемой Rockwell Automation, что упрощает интеграцию в существующие системы без дополнительных модификаций.
Будь-то интеграция PLC SLC 500 в линию ControlLogix, подключение панелей PanelView к SCADA-системе FactoryTalk или мониторинг датчиков через DH-485-сеть, PROSOFT AN-X2-AB предоставляет надежное и экономически выгодное решение для сохранения функциональности legacy-оборудования Allen-Bradley в современных автоматизированных системах.
Технические параметры
- Бренд: ProSoft Technology
- Модель: PROSOFT AN-X2-AB
- Тип устройства: Индустриальный шлюз DF1 (DH-485/RS-232) to Ethernet/IP для устройств Allen-Bradley
- Совместимые системы: Устройства Allen-Bradley с DF1 (SLC 500, MicroLogix, PanelView, PLC-5), PLC Rockwell ControlLogix/CompactLogix, SCADA FactoryTalk, Ethernet/IP-устройства
- Поддерживаемые протоколы: DF1 (DH-485, RS-232), Ethernet/IP (CIP), TCP/IP, UDP/IP, HTTP/HTTPS, DHCP, DNS
- Интерфейсы:
- Ethernet: 1 x RJ45, 10/100 Мбит/с (полудуплекс/полный дуплекс)
- DF1: 1 x RS-485 (DH-485, полудуплекс), 1 x RS-232 (DB9)
- Параметры DF1:
- Скорость передачи: 300 бод — 19200 бод (настраиваемая)
- Количество подключаемых устройств: До 32 (в DH-485 сети)
- Режимы работы: Мастер, Слейв
- Изоляция: 2500 ВАК (между DF1 и Ethernet/питанием)
- Напряжение питания: 10-30 ВДС (полярность нечувствительна), потребляемый ток ≤ 500 мА
- Потребляемая мощность: Максимальная 6 Вт
- Механические параметры:
- Монтаж: Раковинный DIN (35 мм), ширина 2 модуля (70 мм)
- Класс защиты: IP30
- Габариты (Ш x В x Г): 70 мм x 120 мм x 100 мм
- Вес: ≈ 0.4 кг
- Операционные параметры:
- Диапазон рабочих температур: -40 °C до +70 °C
- Диапазон температур хранения: -40 °C до +85 °C
- Относительная влажность: 5% до 95% (без конденсации)
- Защита:
- От электромагнитных помех: EMC Class A (EN 55011, EN 61000)
- От статического разряда: ±15 кВ (воздушный), ±8 кВ (контактный)
- От коротких замыканий: Ограничитель тока на интерфейсах DF1
- Сертификации: CE, UL, CSA, ATEX (Zone 2/22), IECEx, ODVA Certified (Ethernet/IP)
Преимущества и особенности
- Универсальная интеграция legacy-оборудования: PROSOFT AN-X2-AB позволяет подключать устройства Allen-Bradley с DF1 к современным Ethernet/IP-сетям, сохраняя инвестиции в существующее оборудование.
- Два интерфейса DF1: Поддержка RS-485 (DH-485) и RS-232 для совместимости с различными типами устройств Allen-Bradley.
- Простота настройки: Интуитивно понятный веб-интерфейс и программное обеспечение ProSoft для конфигурации маппинга данных.
- Высокая надежность: Широкий температурный диапазон (-40 °C до +70 °C), электрическая изоляция и защита от ЭМП.
- Полная совместимость с Rockwell: Интеграция с PLC ControlLogix/CompactLogix и SCADA FactoryTalk без дополнительного ПО.
- Автономная работа: Не требует установки в шасси контроллера, монтируется напрямую на рельс DIN.
Области применения и примеры использования
- Машиностроение: На заводе по производству станков PROSOFT AN-X2-AB интегрирует PLC Allen-Bradley SLC 500 (с интерфейсом DH-485) в контроллер ControlLogix через Ethernet/IP. Шлюз передачивает команды от ControlLogix к SLC 500 и считывает данные о состоянии станков, позволяя унифицировать управление всей производственной линией.
- Автоматизация производства: В пищевом заводе PROSOFT AN-X2-AB подключает панели операторского интерфейса Allen-Bradley PanelView (RS-232) к SCADA-системе Rockwell FactoryTalk. Модуль передаёт данные о производстве и статусе оборудования в реальном времени, обеспечивая мониторинг процессов с централизованного пункта.
- Энергетика: На распределительной подстанции PROSOFT AN-X2-AB интегрирует старые контроллеры Allen-Bradley MicroLogix (DH-485) в современную систему управления на базе PLC CompactLogix. Шлюз позволяет считывать данные о потреблении электроэнергии и управлять выключателями через Ethernet/IP.
- Нефтегазовая промышленность: На газоперекачивающей станции PROSOFT AN-X2-AB подключает датчики давления с интерфейсом DF1 (RS-485) к контроллеру ControlLogix. Модуль работает в условиях низких температур (-35 °C) и сильных электромагнитных помех, обеспечивая надежную передачу критических данных.
- Агропромышленность: На элеваторной установке PROSOFT AN-X2-AB интегрирует PLC Allen-Bradley MicroLogix (RS-232) в SCADA-систему FactoryTalk, передавая данные о уровнях зерна и состоянии конвейеров. Шлюз упрощает модернизацию системы без замены существующего контроллера.
Сравнение с конкурентами
| Параметр | PROSOFT AN-X2-AB | Конкурентный продукт (напр., Allen-Bradley 1784-KTCX15) | Преимущество ProSoft |
|---|---|---|---|
| Интерфейсы DF1 | RS-485 (DH-485) + RS-232 | Только RS-485 (DH-485) | Широкая совместимость с разными типами устройств Allen-Bradley |
| Температурный диапазон | -40 °C до +70 °C | 0 °C до +60 °C | Работа в экстремальных температурах (холодные зоны, жаркие производственные цехы) |
| Изоляция интерфейсов | 2500 ВАК | 1500 ВАК | Лучшая защита от электрических помех и повреждений в суровых условиях |
| Простота монтажа | Автономный монтаж на DIN-рельс | Требует подключения к компьютеру для конфигурации | Не требует дополнительного оборудования, быстрая установка |
| Потребляемая мощность | 6 Вт | 8 Вт | Ниже энергопотребление, снижение эксплуатационных затрат |
Рекомендации по выбору и мерам предосторожности
- Рекомендации по выбору: Выбирайте PROSOFT AN-X2-AB, если вам нужно интегрировать устройства Allen-Bradley с интерфейсом DF1 (DH-485/RS-232) в сети Ethernet/IP. Идеально подходит для модернизации старых систем автоматизации в машиностроении, пищевой промышленности, энергетике и нефтегазовой сфере, где требуется сохранение legacy-оборудования.
- Меры предосторожности при установке: Монтируйте PROSOFT AN-X2-AB на рельс DIN в защищенном шкафу управления, удаляя от высоковольтных компонентов не менее 30 см. Используйте экранированные кабели для подключения интерфейсов DF1, соблюдая правила заземления экрана, чтобы снизить влияние электромагнитных помех. Убедитесь в правильном подключении питания (10-30 ВДС) и полярности сигналов на интерфейсах DF1.
- Советы по конфигурации: Перед использованием настройте параметры DF1 (скорость, биты данных, паритет) в соответствии с параметрами подключенных устройств Allen-Bradley. Настройте маппинг данных между регистрами DF1 и тегами Ethernet/IP через веб-интерфейс или ProSoft Configuration Builder, указав соответствие между переменными legacy-оборудования и современной системы.
- Обслуживание: Периодически проверяйте состояние кабелей и разъемов на наличие повреждений, коррозии или окисления. Отслеживайте состояние модуля через веб-интерфейс — проверяйте напряжение питания, состояние соединений и наличие ошибок коммуникации. Обновляйте прошивку модуля только с официального сайта ProSoft Technology, следуя инструкциям.
- Экологические факторы: Эксплуатируйте модуль в пределах указанных температур и влажности. При утилизации модуля соблюдайте локальные экологические нормы для электроники, так как конструкция содержит электронные компоненты и пластик.
PROSOFT AN-X2-AB — надежный и универсальный шлюз для интеграции legacy-оборудования Allen-Bradley с интерфейсом DF1 в современные Ethernet/IP-сети. Благодаря поддержке двух интерфейсов DF1, простоте настройки и высокой надежности, он стал незаменимым компонентом для проектов модернизации автоматизированных систем, где требуется сохранение инвестиций в существующее оборудование.
