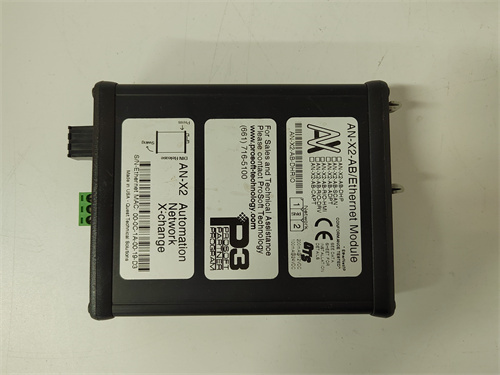

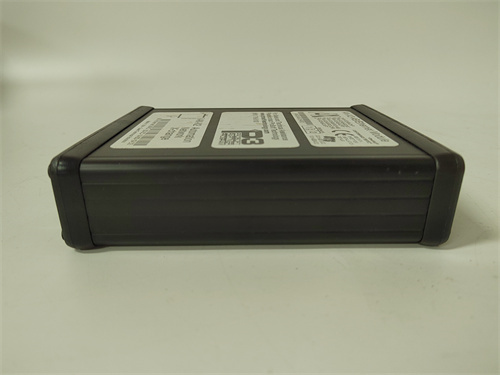

PROSOFT AN-X2-AB-DHRIO

Описание

Общая информация о продукте PROSOFT AN-X2-AB-DHRIO

Технические параметры PROSOFT AN-X2-AB-DHRIO

• Питание:
  • Тип питания: 24 В DC ±10% (широкий диапазон для устойчивой работы в цехах с колебаниями напряжения);
  • Токовое потребление: ≤ 0,5 А (при номинальном напряжении 24 В DC) — не влияет на общую нагрузку системы.
• Интерфейсы и протоколы коммуникации:
  • Основные сетевые интерфейсы:
    • 2 порта DeviceNet (RJ45) — для подключения устройств DeviceNet (датчиков, приводов) с поддержкой скоростей 125/250/500 кбит/с;
    • 1 порт Ethernet 10/100 Мбит/с (RJ45) — для связи с контроллерами Allen-Bradley через протокол EtherNet/IP;
  • Поддерживаемые протоколы:
    • DeviceNet (сервер/клиент) — для интеграции устройств DeviceNet с контроллерами;
    • EtherNet/IP (сервер/клиент) — для высокоскоростной передачи данных между PROSOFT AN-X2-AB-DHRIO и контроллерами Allen-Bradley;
    • DLR (Device Level Ring) — для реализации кольцевой топологии DeviceNet с резервированием (время восстановления ≤ 10 мс);
  • Количество поддерживаемых устройств DeviceNet: До 63 устройств на один порт (соответствует стандарту DeviceNet).
• Характеристики надежности и защиты:
  • Резервирование (redundancy): Поддержка резервирования двух модулей PROSOFT AN-X2-AB-DHRIO (главный/резервный) — при отключении главного модуля система автоматически переключается на резервный, не прерывая передачи данных;
  • Электрическая изоляция: Между портами DeviceNet и Ethernet — ≥ 1 кВ AC на 1 минуту (по стандарту IEC 60950);
  • Защита от электромагнитных помех (EMC): Класс EN 61000-6-4 (иммунитет к помехам) и EN 61000-6-2 (эмиссия помех) — устойчивость к влиянию мощных приводов, трансформаторов и сварочных аппаратов;
  • Степень защиты корпуса: IP20 (для монтажа в закрытых шкафах промышленных щитов).
• Температурный диапазон: Работает в диапазоне от 0 °C до +60 °C, с допустимым перепадом температуры ≤ 10 °C/час — адаптирован к условиям цеховых помещений (вибрации ≤ 5 Г, влажность до 85% без конденсата).
• Механические параметры: Габариты 120 × 160 × 40 мм (ширина × высота × глубина), вес约 300 г, крепление на DIN-рейку или в шкафы 19″ через адаптер — соответствует стандартным требованиям промышленного монтажа.

Преимущества и особенности PROSOFT AN-X2-AB-DHRIO

1. Универсальная интеграция с Allen-Bradley: PROSOFT AN-X2-AB-DHRIO полностью интегрируется с контроллерами Allen-Bradley (ControlLogix, CompactLogix) и программным обеспечением Studio 5000 — инженеры могут настраивать модуль через привычный интерфейс, без необходимости изучения дополнительного ПО. Например, при подключении инвертора Allen-Bradley PowerFlex к контроллеру ControlLogix через PROSOFT AN-X2-AB-DHRIO, параметры инвертора можно настраивать напрямую через Studio 5000, как будто он подключен напрямую к контроллеру.
2. Реализация резервирования сети DLR: Поддержка кольцевой топологии DLR с временем восстановления ≤ 10 мс делает PROSOFT AN-X2-AB-DHRIO идеальным для критических систем — например, в автопромышленной линии сборки, где отключение сети DeviceNet приведет к остановке всего конвейера. При разрыве кабеля в кольце система автоматически переключается на резервный путь за 5 мс, не прерывая производство.
3. Расширение зоны покрытия DeviceNet: Стандартная длина кабеля DeviceNet ограничена 500 м (при скорости 125 кбит/с), но с PROSOFT AN-X2-AB-DHRIO можно расширить зону до 10 км, подключив несколько модулей через Ethernet. Например, в крупном распределительном центре с несколькими секциями (расположенными на расстоянии 2 км друг от друга) каждый модуль PROSOFT AN-X2-AB-DHRIO управляет устройством DeviceNet в своей секции, а данные передаются между модулями через Ethernet, объединяя все секции в единую систему.
4. Поддержка большого количества устройств: Возможность подключения до 63 устройств DeviceNet на один порт позволяет PROSOFT AN-X2-AB-DHRIO заменить несколько простых шлюзов, сокращая количество компонентов в шкафу и снижая затраты. Например, в пищевом заводе один модуль может управлять 20 датчиками уровня, 15 инверторами приводов и 28 клапанами, без необходимости дополнительных шлюзов.
5. Легкая диагностика: PROSOFT AN-X2-AB-DHRIO поддерживает передачу кодов ошибок в контроллер Allen-Bradley (например, “ошибка связи с устройством DeviceNet”, “отключение порта Ethernet”) и имеет встроенный веб-интерфейс — через браузер инженеры могут отслеживать состояние портов, количество подключенных устройств и логи событий, быстро выявляя причину сбоя (например, разрыв кабеля DeviceNet).

Примеры применения PROSOFT AN-X2-AB-DHRIO

• Автомобилестроение (линия сборки кузовов): В автозаводе PROSOFT AN-X2-AB-DHRIO используется для интеграции 50 устройств DeviceNet (индукционные датчики положения, роботы-манипуляторы, приводы конвейеров) с контроллером Allen-Bradley ControlLogix. Модуль реализует кольцевую топологию DLR — при разрыве кабеля между двумя датчиками система переключается на резервный путь за 8 мс, не останавливая конвейер. Через веб-интерфейс инженеры отслеживают состояние каждого устройства, быстро заменяя неисправные датчики.
• Логистика (автоматизированный склад): В распределительном центре PROSOFT AN-X2-AB-DHRIO подключен к контроллеру Allen-Bradley CompactLogix и управляет 30 устройств DeviceNet (двигатели штабелёров, датчики уровня товаров, ленты конвейеров). Модуль расширяет зону покрытия DeviceNet — штабелёры, работающие на расстоянии 1,5 км от контроллера, передают данные через PROSOFT AN-X2-AB-DHRIO и Ethernet, обеспечивая стабильную связь даже при перепадах напряжения.
• Пищевая промышленность (линия упаковки сыра): В сыроварне PROSOFT AN-X2-AB-DHRIO интегрирует 25 устройств DeviceNet (инверторы приводов упаковочного оборудования, клапаны подачи газа-инертного, датчики температуры) с контроллером ControlLogix. При остановке одного инвертора модуль отправляет сигнал об ошибке в контроллер, который активирует резервный инвертор, не прерывая упаковку сыра.
• Энергетика (маломощная ТЭС): В теплоснабжающей станции PROSOFT AN-X2-AB-DHRIO подключен к контроллеру Allen-Bradley ControlLogix и управляет 15 устройств DeviceNet (датчики давления пара, клапаны регулировки подачи топлива, системы охлаждения). Модуль реализует резервирование двух модулей (главный/резервный) — при отключении главного модуля резервный автоматически принимает контроль, предотвращая остановку котла и нарушение тепло supply.

Сравнение с конкурентами

Рекомендации по выбору и предостережения

Рекомендации по выбору

• Проверьте совместимость с контроллерами Allen-Bradley: Прежде чем приобрести PROSOFT AN-X2-AB-DHRIO, убедитесь, что он поддерживается вашей версией контроллера (ControlLogix ≥ v28, CompactLogix ≥ v32) и программного обеспечения Studio 5000 (≥ v32). Информация о совместимости доступна в документации на [ссылке на PROSOFT AN-X2-AB-DHRIO] или через техническую поддержку ProSoft Technology.
• Определите требования к резервированию: Если ваша система требует непрерывной работы (например, автопромышленные линии, энергетические установки), PROSOFT AN-X2-AB-DHRIO с резервированием DLR — оптимальный выбор; для простых систем без критических требований можно рассмотреть модули без резервирования (например, Allen-Bradley 1756-DNB).
• Приобретайте оригинал: Для гарантии совместимости с Allen-Bradley и надежности покупайте PROSOFT AN-X2-AB-DHRIO только у авторизованных дилеров ProSoft Technology — подделки имеют нестабильную связь (потеря пакетов > 2%), не поддерживают DLR и могут привести к остановке процесса.

Предостережения

• Не используйте модуль с контроллерами не Allen-Bradley: PROSOFT AN-X2-AB-DHRIO разработан исключительно для интеграции с системами Allen-Bradley — использование с контроллерами Siemens, ABB или GE приведет к несовместимости протоколов и нестабильной работе.
• Настройте топологию DLR правильно: При монтаже кольцевой топологии через PROSOFT AN-X2-AB-DHRIO убедитесь, что все устройства DeviceNet подключены в кольцо (нет разрывов) и время восстановления настроено на ≤ 10 мс — неправильная конфигурация может привести к задержке восстановления до 1 секунды, вызывая остановку процесса.
• Осуществляйте обновление firmware через авторизованных инженеров: При обновлении программного обеспечения PROSOFT AN-X2-AB-DHRIO обратитесь к специалистам ProSoft или авторизованным партнерам — самостоятельное обновление может привести к несовместимости с контроллером Allen-Bradley и потере связи с устройствами DeviceNet.
• Регулярно проверяйте состояние кабелей DeviceNet: Каждый месяц проверяйте кабели на наличие повреждений (разрывы, окисление контактов) — поврежденные кабели вызывают искажения сигналов, что снижает надежность PROSOFT AN-X2-AB-DHRIO и может привести к ложным срабатываниям устройств. Для кольцевой топологии используйте кабели категории Cat5e или выше с экранированием.

AN-X2-AB-DHRIO
