Описание
Описание продукта

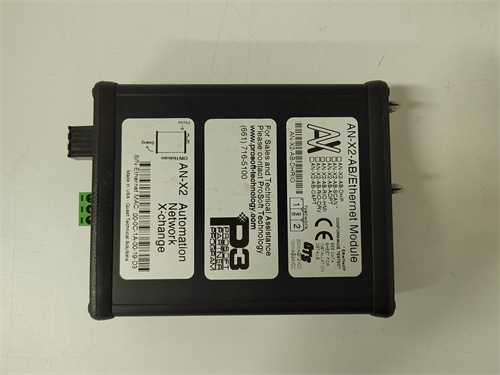

PROSOFT AN-X2-AB-DHRIO — это промышленный коммуникационный шлюз производства PROSOFT, специализирующийся на интеграции систем автоматизации Allen-Bradley (в частности, контроллеры ControlLogix, CompactLogix) с устройствами, поддерживающими протокол Data Highway Plus (DH+). Он выступает ключевым элементом для модернизации старых производственных установок, позволяя сохранить работу существующего оборудования на DH+ (например, панели оператора, драйверы, датчики) при подключении к современным контроллерам Allen-Bradley — что критично для снижения затрат на полную замену автоматизации в автомобильной, энергетической и тяжелой машиностроении. Как важный компонент портфеля шлюзов PROSOFT, PROSOFT AN-X2-AB-DHRIO отличается высокой стабильностью передачи данных, поддержкой режимов резервирования и совместимостью с программным обеспечением Allen-Bradley (RSLogix, Studio 5000). В отличие от стандартных адаптеров DH+, PROSOFT AN-X2-AB-DHRIO оснащен функциями мониторинга трафика и диагностики ошибок, что упрощает поиск проблем в сети и минимизирует время простоя. Благодаря компактному дизайну и простоте монтажа, PROSOFT AN-X2-AB-DHRIO легко интегрируется в существующие шкафы автоматизации, становясь надежным мостом между старым и новым оборудованием.
Параметры продукта
- Тип шлюза: Коммуникационный шлюз Allen-Bradley — Data Highway Plus (DH+) / Ethernet.
- Поддерживаемые протоколы: Data Highway Plus (DH+, скорость передачи 57,6 кбит/с – 1,5 Мбит/с), Ethernet/IP (для связи с контроллерами Allen-Bradley).
- Интерфейсы: 1 порт DH+ (RS-485, для подключения к оборудованию на DH+); 2 порта Ethernet (RJ45, 10/100 Mbps, для связи с контроллерами и ПК).
- Режимы работы: Передача данных между DH+ и Ethernet/IP (полуавтоматический режим); режим «пассивного мониторинга» DH+ (для анализа трафика без влияния на сеть).
- Режим резервирования: Поддерживает активное резервирование (1+1) — при отказе основного шлюза резервный автоматически принимает управление, перерыв передачи данных ≤1 секунда.
- Питание: 24 В DC (диапазон допустимых напряжений 18–30 В DC); потребление энергии ≤5 Вт.
- Рабочие условия: Температура 0 °C до +60 °C; влажность 5%–95% (без конденсации); устойчивость к вибрации до 5 g (10–500 Гц); класс защиты IP20 (для установки в шкафе).
- Диагностика: Светодиодные индикаторы состояния протоколов (DH+, Ethernet/IP); логирование ошибок (обрыв связи, некорректные пакеты) в встроенной памяти; передача алертов в контроллер Allen-Bradley.
- Совместимость ПО: Поддерживает Allen-Bradley Studio 5000, RSLogix 5/500/5000, RSLinx Classic — для конфигурации и мониторинга.
- Масса и размеры: Масса 200 г; размеры 100 × 70 × 30 мм — компактный дизайн для монтажа на рельс DIN.

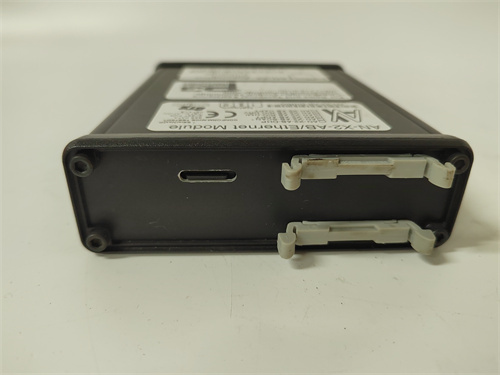

- Монтаж: Установка на рельс DIN 35 мм в стандартных шкафах автоматизации; крепление через винтовые зажимы для устойчивости.
Преимущества и особенности
- Совместимость с Allen-Bradley: PROSOFT AN-X2-AB-DHRIO полностью интегрируется с контроллерами Allen-Bradley ControlLogix/CompactLogix и ПО Studio 5000 — не требует кастомных драйверов, упрощая конфигурацию.
- Поддержка старого оборудования DH+: Позволяет сохранить работу существующего оборудования на DH+ (например, панели PanelView, драйверы PowerFlex старых серий) при переходе к современным контроллерам — снижает затраты на замену на 40–60% по сравнению с полной модернизацией.
- Режим резервирования: Активное резервирование гарантирует непрерывную передачу данных в критических процессах (например, управление линиями сборки автомобилей), предотвращая простои при отказе шлюза.
- Мониторинг трафика DH+: Режим пассивного мониторинга позволяет анализировать нагрузку сети DH+ и выявлять неэффективные участки без влияния на работу оборудования — удобно для планирования оптимизации.
- Простота конфигурации: Настройка через ПО Allen-Bradley RSLinx Classic или Studio 5000 — персонал с опытом работы с Allen-Bradley может настроить шлюз за 30–60 минут, без специального обучения.
Случаи применения в отраслях
- Автомобильная промышленность: В старых линиях сборки автомобилей PROSOFT AN-X2-AB-DHRIO соединяет современные контроллеры Allen-Bradley ControlLogix с панелями оператора PanelView (на DH+) и драйверами двигателей конвейеров (на DH+). Это позволяет сохранить привычный интерфейс для операторов и избежать замены дорогого оборудования, одновременно обновляя ядро автоматизации.
- Энергетика: В ТЭЦ с контроллерами Allen-Bradley CompactLogix PROSOFT AN-X2-AB-DHRIO интегрирует старые датчики температуры и давления (на DH+) с новой системой мониторинга. Шлюз гарантирует стабильную передачу данных о параметрах котлов, предотвращая перерывы в контроле процессов.
- Тяжелая машиностроение: В заводах по производству тяжелых машин PROSOFT AN-X2-AB-DHRIO подключает современные станки с ЧПУ (на Ethernet/IP) к старым системам управления подачей материала (на DH+). Режим резервирования обеспечивает непрерывную работу линии, даже если один шлюз выходит из строя.
- Химическая промышленность: В производственных линиях химических реактивов PROSOFT AN-X2-AB-DHRIO соединяет контроллеры Allen-Bradley ControlLogix с системами автоматического пожаротушения (на DH+). Шлюз передаёт сигналы тревоги от старых датчиков в новый контроллер, обеспечивая соответствие требованиям безопасности.
Сравнение с конкурентами
| Параметр | PROSOFT AN-X2-AB-DHRIO | Конкурентный шлюз (Allen-Bradley 1784-KTX) | Конкурентный шлюз (Moxa NPort 5650-8-DT) |
|---|---|---|---|
| Поддерживаемые протоколы | DH+, Ethernet/IP | DH+, Ethernet/IP | DH+ (требует дополнительного ПО), Ethernet |
| Режим резервирования | Поддерживает (1+1) | Не поддерживает | Не поддерживает |
| Совместимость с Allen-Bradley ПО | Полная (Studio 5000, RSLinx) | Полная | Частичная (требует стороннего ПО) |
| Температурный диапазон | 0 °C до +60 °C | 0 °C до +60 °C | -10 °C до +60 °C |
| Гарантийный срок | 3 года | 2 года | 2 года |
Советы по выбору и меры предосторожности
Советы по выбору
- Для модернизации установок с Allen-Bradley и оборудованием на DH+ приоритетно выбирайте PROSOFT AN-X2-AB-DHRIO — его полная совместимость с Allen-Bradley ПО и контроллерами избежит конфликтов и упростит внедрение.
- В критических процессах с требованиями к непрерывности (автомобильная сборка, энергетика) выбирайте конфигурацию с резервированием — это предотвратит простои при отказе шлюза.
- Если нужно анализировать нагрузку сети DH+ перед модернизацией, используйте режим пассивного мониторинга — это поможет определить, какие устройства можно оставить на DH+, а какие стоит заменить.
Меры предосторожности
- Перед монтажем обновите firmware шлюза до последней версии через ПО PROSOFT ProSoft Configuration Builder — это устранит известные ошибки и улучшит стабильность работы.
- Устанавливайте PROSOFT AN-X2-AB-DHRIO в шкаф с принудительной вентиляцией — температура выше +60 °C снижает срок службы электроники и может привести к сбоям в передаче данных.
- При подключении к сети DH+ используйте экранированные кабели и заземляйте экран на корпус шкафа — это повышает устойчивость к электромагнитным помехам, особенно в цехах с мощными двигателями.
- Регулярно архивируйте логи ошибок — это поможет выявить повторяющиеся проблемы (например, частые обрывы связи с определенным устройством DH+) и устранить их корень.
- Не подключайте более 32 устройств к одному шлюзу DH+ — избыточная нагрузка снизит скорость передачи данных и может привести к потере пакетов.
AN-X2-AB-DHRIO
