Описание

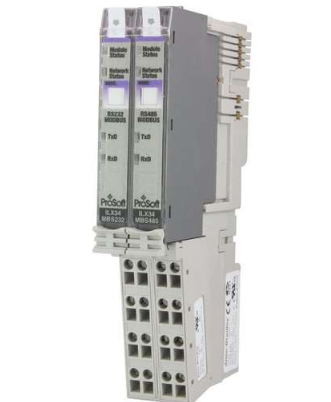

PROSOFT ILX34-MBS232 — Индустриальный шлюз MODBUS RTU/ASCII (RS-232) для интеграции с Ethernet-сетями
PROSOFT ILX34-MBS232 — специализированный коммуникационный шлюз, разработанный компанией ProSoft Technology для обеспечения совместимости между устройствами с интерфейсом RS-232 (работающими по MODBUS RTU/ASCII) и современными Ethernet-сетями (Ethernet/IP, MODBUS TCP). Особенно предназначен для интеграции legacy-оборудования (сенсоры, счетчики, контроллеры) с современными PLC и SCADA-системами, PROSOFT ILX34-MBS232 позволяет сохранить инвестиции в существующее оборудование, расширяя его функциональность в автоматизированных системах. Благодаря компактности, надежности и простоте настройки, он стал идеальным выбором для отраслей, таких как энергетика, машиностроение, водопроводные системы, лабораторное оборудование.
Описание продукта
PROSOFT ILX34-MBS232 — индустриальный шлюз, который выступает в роли посредника между устройствами с интерфейсом RS-232 (MODBUS RTU/ASCII) и Ethernet-устройствами (PLC Allen-Bradley, Siemens, SCADA-системы, серверы данных). Продукт PROSOFT ILX34-MBS232 поддерживает двустороннюю трансляцию данных между протоколами MODBUS RTU/ASCII (RS-232) и Ethernet/IP/MODBUS TCP, что позволяет современным автоматизированным системам контролировать и считывать данные от устройств RS-232, а также отправлять команды на исполнение.
PROSOFT ILX34-MBS232 оснащен одним портом RS-232 (DB9) с электрической изоляцией (2500 ВАК) и защитой от статического разряда, а также одним Ethernet-портом (RJ45, 10/100 Мбит/с) для подключения к сети Ethernet. Модуль поддерживает режимы работы “Шлюз” (Gateway) и “Прокси” (Proxy), а также может выступать в роли мастера (Master) или слейва (Slave) в сети MODBUS, что обеспечивает гибкость при интеграции различных устройств. Скорость передачи данных по RS-232 достигает 115200 бод, что гарантирует быструю передачу информации в критических приложениях.
Конструкция PROSOFT ILX34-MBS232 разработана для эксплуатации в суровых промышленных условиях: корпус класса защиты IP20 с раковинным монтажом DIN (ширина 1 модуля), широкий диапазон рабочих температур (-40 °C до +75 °C), устойчивость к электромагнитным помехам (EMC Class A) и статическому разряду (±15 кВ воздушный, ±8 кВ контактный). Модуль имеет низкое энергопотребление (до 5 Вт) и защищенное питание (12-24 ВДС ±10%) с полярностью нечувствительностью, что предотвращает повреждение при неправильном подключении.
Настройка PROSOFT ILX34-MBS232 осуществляется через интуитивно понятный веб-интерфейс (HTTP/HTTPS), специализированное программное обеспечение ProSoft Configuration Builder или командную строку (CLI). Модуль позволяет конфигурировать параметры порта RS-232 (скорость, биты данных, паритет, стоп-биты), настраивать маппинг данных между MODBUS и Ethernet/IP, а также управлять правами доступа к устройству. PROSOFT ILX34-MBS232 полностью совместим с PLC ведущих брендов и SCADA-системами, что упрощает интеграцию в существующие системы без дополнительных модификаций.
Будь-то интеграция лабораторного оборудования в SCADA-систему, подключение счетчиков энергии к PLC или мониторинг датчиков давления в трубопроводах, PROSOFT ILX34-MBS232 предоставляет надежное и эффективное решение для коммуникации между устройствами RS-232 и Ethernet-сетями, сохраняя функциональность legacy-оборудования и расширяя возможности автоматизированных систем.
Технические параметры
- Бренд: ProSoft Technology
- Модель: PROSOFT ILX34-MBS232
- Тип устройства: Индустриальный шлюз MODBUS RTU/ASCII (RS-232) to Ethernet/IP/MODBUS TCP
- Совместимые системы: PLC (Allen-Bradley, Siemens, ABB), SCADA-системы, устройства с интерфейсом RS-232 (MODBUS RTU/ASCII) — сенсоры, счетчики, контроллеры
- Поддерживаемые протоколы: MODBUS RTU, MODBUS ASCII, MODBUS TCP, Ethernet/IP (CIP), TCP/IP, UDP/IP, HTTP/HTTPS, SSH, Telnet
- Интерфейсы:
- 1 x RS-232 (DB9, полудуплекс), скорость передачи 300-115200 бод
- 1 x Ethernet (RJ45, 10/100 Мбит/с, полудуплекс/полный дуплекс)
- Изоляция: 2500 ВАК (порт RS-232), 500 ВАК (порт Ethernet и питание)
- Напряжение питания: 12-24 ВДС (±10%), потребляемый ток ≤ 400 мА
- Потребляемая мощность: Максимальная 5 Вт
- Механические параметры:
- Монтаж: Раковинный DIN (35 мм), ширина 1 модуль (35 мм)
- Класс защиты: IP20
- Габариты (Ш x В x Г): 35 мм x 110 мм x 85 мм
- Вес: ≈ 0.15 кг
- Операционные параметры:
- Диапазон рабочих температур: -40 °C до +75 °C
- Диапазон температур хранения: -40 °C до +85 °C
- Относительная влажность: 5% до 95% (без конденсации)
- Защита:
- От электромагнитных помех: EMC Class A (EN 55011, EN 61000)
- От статического разряда: ±15 кВ (воздушный), ±8 кВ (контактный)
- От коротких замыканий: Ограничитель тока на порту RS-232
- Сертификации: CE, UL, CSA, ATEX (Zone 2/22), IECEx, FCC Class B
Преимущества и особенности
- Универсальная коммуникация: PROSOFT ILX34-MBS232 поддерживает трансляцию данных между MODBUS RTU/ASCII (RS-232) и Ethernet/IP/MODBUS TCP, обеспечивая интеграцию legacy-оборудования с современными системами.
- Высокая надежность: Электрическая изоляция портов, защита от ЭМП и статического разряда, широкий температурный диапазон (-40 °C до +75 °C) для работы в суровых условиях.
- Компактность: Ширина 1 модуля DIN, низкое энергопотребление (до 5 Вт) — экономия пространства в шкафу управления.
- Простота настройки: Интуитивно понятный веб-интерфейс и программное обеспечение ProSoft для быстрой конфигурации и диагностики.
- Широкая совместимость: Совместимость с ведущими PLC, SCADA-системами и устройствами MODBUS RTU/ASCII (RS-232).
- Надежные защитные механизмы: Защита от неправильного подключения питания, коротких замыканий и электрических помех.
Области применения и примеры использования
- Энергетика: На распределительной подстанции PROSOFT ILX34-MBS232 интегрирует счетчики энергии с интерфейсом RS-232 (MODBUS RTU) в PLC Allen-Bradley ControlLogix через Ethernet/IP. Шлюз передачивает данные о потреблении электроэнергии в реальном времени, позволяя оптимизировать распределение нагрузки и выявлять несанкционированное потребление.
- Машиностроение: На станке с ЧПУ PROSOFT ILX34-MBS232 подключает измерительное оборудование RS-232 (датчики положения) к контроллеру Siemens S7-1200 через MODBUS TCP. Модуль обеспечивает точную передачу данных о параметрах обработки деталей, улучшая качество продукции и снижая брак.
- Водопроводные системы: На очистных сооружениях PROSOFT ILX34-MBS232 интегрирует датчики уровня воды RS-232 (MODBUS ASCII) в SCADA-систему Wonderware через Ethernet/IP. Шлюз автоматически передает данные о уровне воды в резервуарах, что позволяет регулировать подачу и сброс воды в автоматическом режиме.
- Лабораторное оборудование: В научном лаборатории PROSOFT ILX34-MBS232 подключает аналитическое оборудование RS-232 (хроматографы, спектрометры) к серверу данных через MODBUS TCP. Модуль обеспечивает сбор и архивацию экспериментальных данных, упрощая обработку результатов.
- Агропромышленность: На теплицевом комплексе PROSOFT ILX34-MBS232 подключает датчики температуры и влажности RS-232 (MODBUS RTU) к системе управления климатом через Ethernet/IP. Шлюз гарантирует стабильную передачу данных в условиях перепадов температур (+5 °C до +60 °C), обеспечивая оптимальные параметры для выращивания растений.
Сравнение с конкурентами
| Параметр | PROSOFT ILX34-MBS232 | Конкурентный продукт (напр., Siemens SCALANCE M874-1) | Преимущество ProSoft |
|---|---|---|---|
| Поддерживаемые протоколы | MODBUS RTU/ASCII + Ethernet/IP + MODBUS TCP | MODBUS RTU/ASCII + MODBUS TCP | Поддержка Ethernet/IP для интеграции с PLC Allen-Bradley |
| Температурный диапазон | -40 °C до +75 °C | -20 °C до +60 °C | Работа в экстремальных температурах (холодные зоны, жаркие производственные цехы) |
| Изоляция порта RS-232 | 2500 ВАК | 1500 ВАК | Лучшая защита от электрических помех и повреждений в суровых условиях |
| Габариты | 35 мм (1 модуль DIN) | 70 мм (2 модуля DIN) | Большая компактность, экономия пространства в шкафу управления |
| Потребляемая мощность | 5 Вт | 9 Вт | Ниже энергопотребление, снижение эксплуатационных затрат |
Рекомендации по выбору и мерам предосторожности
- Рекомендации по выбору: Выбирайте PROSOFT ILX34-MBS232, если вам нужно интегрировать устройства с интерфейсом RS-232 (MODBUS RTU/ASCII) в Ethernet-сети с поддержкой Ethernet/IP или MODBUS TCP. Идеально подходит для проектов в энергетике, машиностроении, водопроводных системах, лабораторном оборудовании и агропромышленности, где требуется совместимость legacy-оборудования с современными автоматизированными системами.
- Меры предосторожности при установке: Монтируйте PROSOFT ILX34-MBS232 в защищенном шкафу управления, удаляя от высоковольтных компонентов не менее 20 см. Используйте экранированные кабели для подключения порта RS-232, соблюдая правила заземления экрана, чтобы снизить влияние электромагнитных помех. Убедитесь в правильном подключении питания (12-24 ВДС) и полярности сигналов на порту RS-232.
- Советы по конфигурации: Перед использованием настройте параметры порта RS-232 (скорость, биты данных, паритет, стоп-биты) в соответствии с параметрами подключенных устройств. Настройте маппинг данных между MODBUS и Ethernet/IP через веб-интерфейс или ProSoft Configuration Builder, указав адреса регистров MODBUS и соответствующие теги в PLC. Включите функции логирования и диагностики для быстрого выявления проблем с коммуникацией.
- Обслуживание: Периодически проверяйте состояние кабелей и разъемов на наличие повреждений, коррозии или окисления. Отслеживайте состояние модуля через веб-интерфейс — проверяйте напряжение питания, состояние портов и наличие ошибок коммуникации. Обновляйте прошивку модуля только с официального сайта ProSoft Technology, следуя инструкциям.
- Экологические факторы: Эксплуатируйте модуль в пределах указанных температур и влажности. При утилизации модуля соблюдайте локальные экологические нормы для электроники, так как конструкция содержит электронные компоненты и пластик.
PROSOFT ILX34-MBS232 — надежный и компактный индустриальный шлюз, который обеспечивает бесперебойную коммуникацию между устройствами RS-232 и Ethernet-сетями. Благодаря поддержке ключевых промышленных протоколов, широкому температурному диапазону и простоте настройки, он стал незаменимым компонентом для проектов автоматизации, где требуется интеграция legacy-оборудования с современными системами.
