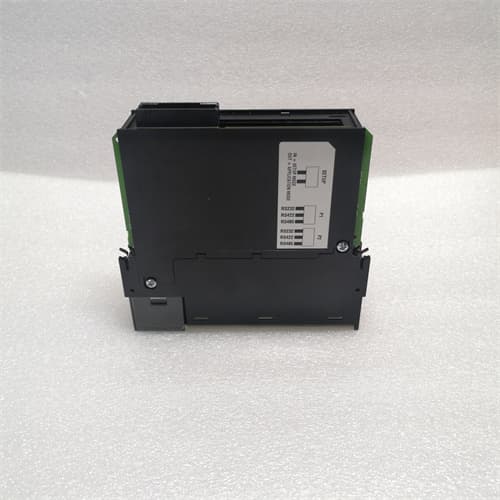

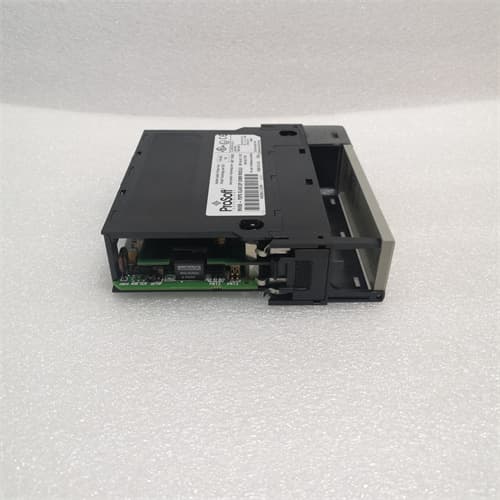

Описание продукта: ProSoft ILX56-MM
ProSoft ILX56-MM — это специализированный коммуникационный модуль для контроллеров Allen-Bradley ControlLogix, разработанный компанией ProSoft Technology для интеграции с сетями Modbus. Как ключевой компонент линейки модулей ProSoft ILX56, ProSoft ILX56-MM сочетает в себе нативную совместимость с платформой ControlLogix, поддержку всех версий протокола Modbus (RTU, ASCII, TCP) и высокую надежность в промышленных условиях. Независимо от того, используется ли ProSoft ILX56-MM в энергетических объектах, производственных линиях или системах мониторинга, он обеспечивает бесперебойную передачу данных между контроллерами ControlLogix и оборудованием Modbus (датчиками, преобразователями, регуляторами). Особенно ценным преимуществом ProSoft ILX56-MM является возможность работы как в режиме Мастера, так и Slave, что делает его универсальным решением для интеграции гетерогенных промышленных систем.
Технические параметры
| Параметр | Характеристика |
|---|---|
| Бренд и модель | ProSoft ILX56-MM |
| Тип устройства | Коммуникационный модуль Modbus для Allen-Bradley ControlLogix |
| Совместимость с контроллерами | Allen-Bradley ControlLogix (L6x/L7x), CompactLogix (через адаптер), GuardLogix |
| Поддерживаемые протоколы | Modbus RTU, Modbus ASCII, Modbus TCP (Мастер/Slave), TCP/IP, UDP, DHCP, DNS |
| Сетевые интерфейсы | 2 порта RS-485/RS-232 (настраиваемые); 1 порт Ethernet (Gigabit, RJ45); интерфейс с контроллером через backplane; 1 порт USB-C (конфигурация/обновления) |
| Параметры Modbus RTU/ASCII | Скорость передачи: 300 бит/с – 115200 бит/с; длина линии RS-485: до 1200 м; поддержка до 32 устройств на сегмент |
| Параметры Modbus TCP | Порт: 502 (стандартный); количество одновременных соединений: до 16; время ожидания: настраиваемое (1-300 с) |
| Количество тегов данных | До 4096 тегов (входных/выходных); поддержка дискретных, аналоговых и структурированных данных |
| Время отклика | ≤ 1 мс (обработка запросов Modbus TCP); ≤ 3 мс (Modbus RTU) |
| Изоляция | Оптическая изоляция портов RS-485/RS-232 (2500V AC, 1 мин); оптическая изоляция от backplane контроллера |
| Температурный диапазон эксплуатации | -40 °C до +70 °C |
| Класс защиты | IP20 (монтаж в слот ControlLogix) |
| Питание | Питание от backplane контроллера (5V DC); потребляемая мощность: макс. 5.2 Вт |
| Тип монтажа | Монтаж в слот ControlLogix (backplane); габариты: 89 × 127 × 64 мм |
| Сертификация | CE, UL, CSA, IEC 61010-1, IEC 61326-1 |
| Программное обеспечение | ProSoft Configuration Builder, Studio 5000 (интеграция с контроллером); поддержка EDS файлов |
Преимущества и особенности
- Нативная интеграция с ControlLogix: Модуль подключается напрямую к backplane контроллера и автоматически интегрируется с программным обеспечением Studio 5000 — ProSoft ILX56-MM определяется контроллером без необходимости дополнительных драйверов, значительно упрощая настройку.
- Универсальная поддержка Modbus: Поддержка всех версий протокола (RTU, ASCII, TCP) и режимов Мастер/Slave позволяет ProSoft ILX56-MM интегрироваться с любым оборудованием Modbus, независимо от производителя и типа интерфейса.
- Гибкость в организации сети: Два настраиваемых порта RS-485/RS-232 и Gigabit Ethernet позволяют организовать как проводные соединения на дальние расстояния, так и высокоскоростные Ethernet-соединения, адаптируясь к требованиям любого проекта.
- Высокая надежность и стабильность: Широкий температурный диапазон (-40 °C до +70 °C), высокая оптическая изоляция и сертификация по международным стандартам гарантируют работу ProSoft ILX56-MM в суровых промышленных условиях, включая зоны с сильными электромагнитными помехами.
- Масштабируемость и производительность: Поддержка до 4096 тегов и 16 одновременных TCP-соединений делает ProSoft ILX56-MM подходящим для крупных систем с большим количеством устройств Modbus, обеспечивая высокую скорость обработки запросов.
- Легкая конфигурация и диагностика: Программное обеспечение ProSoft Configuration Builder предоставляет интуитивно понятный интерфейс для настройки параметров Modbus, а интеграция с Studio 5000 позволяет отслеживать состояние связи и логировать ошибки в реальном времени.
Примеры применения в отраслях
1. Энергетика
В распределенных энергетических объектах ProSoft ILX56-MM интегрирует контроллер ControlLogix L7x с счетчиками энергии Modbus RTU (например, 施耐德 Electric PM800) и системами защиты Modbus TCP. Модуль собирает данные о потреблении электроэнергии, напряжении и токе, передавая их в центральную систему SCADA для мониторинга и оптимизации работы сети. Благодаря поддержке длинных линий RS-485, ProSoft ILX56-MM может быть использован на объектах с разбросанным оборудованием.
2. Машиностроение
На заводах по производству конвейерного оборудования ProSoft ILX56-MM связывает контроллер ControlLogix с приводами Modbus RTU (Bosch Rexroth) и датчиками положения Modbus TCP. Модуль обеспечивает синхронность работы конвейеров, передавая команды управления и данные о скорости/позиции в реальном времени, что повышает производительность и снижает время простоя.
3. Химическая промышленность
В химических заводах ProSoft ILX56-MM интегрирует контроллер GuardLogix с преобразователями давления и температуры Modbus RTU (Endress+Hauser) и регуляторами процессов Modbus TCP. Модуль гарантирует безопасную передачу данных о технологических параметрах, позволяя контроллеру регулировать процессы и предотвращать аварийные ситуации.
4. Логистика
В автоматизированных складах ProSoft ILX56-MM связывает контроллер ControlLogix с системами управления складскими роботами Modbus TCP и терминалами для инвентаризации Modbus RTU. Модуль обеспечивает стабильную передачу данных о местоположении грузов и статусе роботов, оптимизируя логистические процессы.
Сравнение с конкурентами
| Характеристика | ProSoft ILX56-MM | Конкурент A (Model M-100) | Конкурент B (Model MB-200) |
|---|---|---|---|
| Совместимость с ControlLogix | Нативная (backplane) | Требует внешнего шлюза | Частичная (только L7x) |
| Поддерживаемые Modbus версии | RTU/ASCII/TCP | Только RTU/TCP | RTU/ASCII/TCP |
| Количество тегов | 4096 | 2048 | 3072 |
| Время отклика (Modbus TCP) | ≤ 1 мс | ≤ 3 мс | ≤ 2 мс |
| Порты RS-485/RS-232 | 2 (настраиваемые) | 1 (только RS-485) | 2 (фиксированные) |
| Температурный диапазон | -40 °C до +70 °C | -20 °C до +60 °C | -30 °C до +65 °C |
| Изоляция портов | 2500V AC | 1500V AC | 2000V AC |
ProSoft ILX56-MM превосходит конкурентов по нативной совместимости с ControlLogix, количеством тегов, скоростью отклика, гибкостью портов и устойчивостью к суровым условиям, что делает его оптимальным выбором для интеграции Modbus-оборудования в системы Allen-Bradley.
Советы по выбору и предостережения
Советы по выбору
- Выбирайте ProSoft ILX56-MM, если вы используете контроллеры Allen-Bradley ControlLogix/GuardLogix и нуждаетесь в универсальной интеграции с оборудованием Modbus (RTU/ASCII/TCP) — это решение избавляет от необходимости использования нескольких модулей.
- Предпочтите этот модуль для крупных проектов с большим количеством устройств Modbus — поддержка до 4096 тегов и 16 TCP-соединений обеспечивает достаточную масштабируемость.
- Для проектов в суровых условиях (перепады температур, электромагнитные помехи) ProSoft ILX56-MM является идеальным выбором благодаря широкому температурному диапазону и высокой изоляции портов.
Предостережения
- Монтаж и настройку ProSoft ILX56-MM должен выполнять квалифицированный инженер, ознакомленный с контроллерами Allen-Bradley и протоколом Modbus, чтобы избежать ошибок в конфигурации скорости передачи или адресации устройств.
- Используйте только экранированные кабели для подключения портов RS-485/RS-232, особенно в средах с высоким уровнем электромагнитных помех, чтобы гарантировать стабильность связи.
- Убедитесь, что версия прошивки модуля совместима с версией контроллера ControlLogix и программного обеспечения Studio 5000 — обновите компоненты при необходимости через ProSoft Configuration Builder.
- При работе в режиме Modbus TCP настройте подходящее время ожидания соединений, чтобы избежать неполадок при потере связи с устройством.
- Избегайте эксплуатации модуля за пределами указанного температурного диапазона (-40 °C до +70 °C) и защиты от попадания пыли или влаги в слот контроллера.
Для получения дополнительной информации или покупки ProSoft ILX56-MM посетите официальную страницу продукта или свяжитесь с представителями ProSoft Technology в вашем регионе.
