Описание

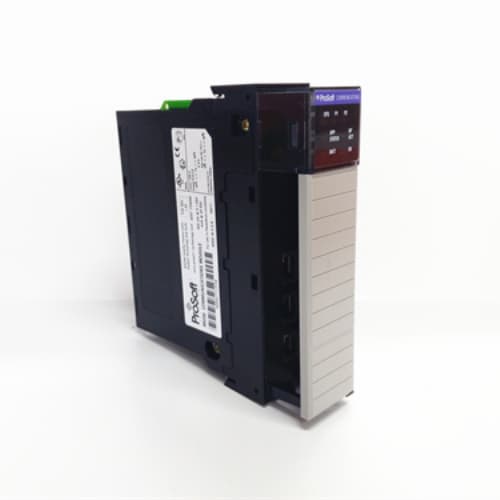

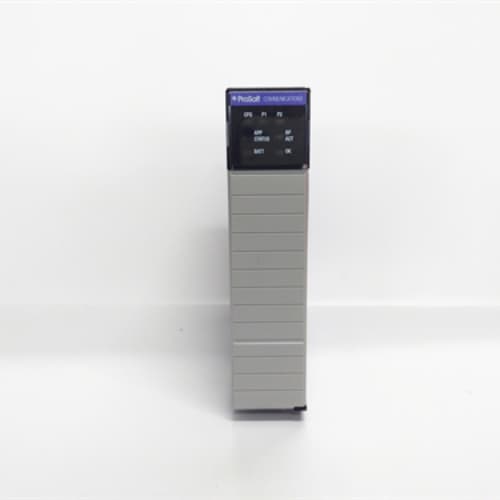

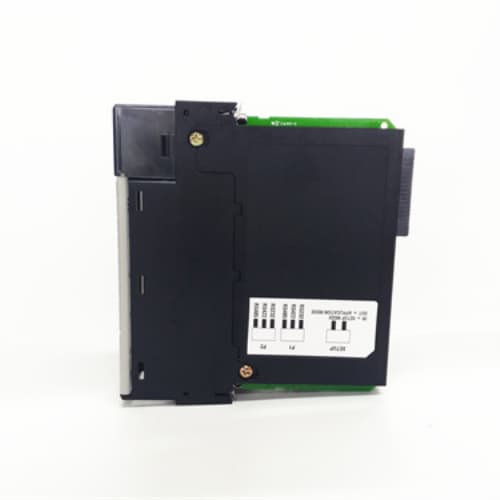

PROSOFT ILX56-PBM — Индустриальный модуль PROFIBUS DP для интеграции с Ethernet-сетями
PROSOFT ILX56-PBM — компактный индустриальный модуль коммуникации, разработанный компанией ProSoft Technology, лидером в решениях для промышленной автоматизации. Особенно предназначен для обеспечения двусторонней интеграции между устройствами PROFIBUS DP (приводы, сенсоры, модули I/O) и современными Ethernet-сетями (Ethernet/IP, MODBUS TCP), PROSOFT ILX56-PBM сочетает в себе высокую производительность, универсальную совместимость с ведущими PLC и устойчивость к суровым промышленным условиям. Он стал ключевым компонентом для отраслей, таких как энергетика, нефтегазовая промышленность, машиностроение, водопроводные системы.
Описание продукта
PROSOFT ILX56-PBM — универсальный индустриальный модуль, который работает как мастер (Master) или слейв (Slave) в сети PROFIBUS DP (версии V0/V1/V2) и обеспечивает трансляцию данных в Ethernet-сети через протоколы Ethernet/IP и MODBUS TCP. Продукт PROSOFT ILX56-PBM позволяет интегрировать оборудование PROFIBUS DP с контроллерами Allen-Bradley, Siemens, ABB, SCADA-системами и серверами данных, сохраняя инвестиции в существующие компоненты и расширяя возможности автоматизированных систем.
PROSOFT ILX56-PBM оснащен одним портом PROFIBUS DP (SUB-D 9 полюсов) с электрической изоляцией 2500 ВАК и защитой от коротких замыканий, а также одним Gigabit Ethernet-портом (RJ45, 10/100/1000 Мбит/с) для высокоскоростного подключения к Ethernet-сетям. Модуль поддерживает скорость передачи PROFIBUS DP до 12 Мбит/с и подключение до 124 слейв-устройств, что делает его масштабируемым для проектов любого размера. Особенно ценна его функция автоматического обнаружения устройств PROFIBUS DP и маппинга данных в Ethernet-регистры, что упрощает конфигурацию без глубоких знаний обоих протоколов.
Конструкция PROSOFT ILX56-PBM разработана для эксплуатации в суровых условиях: корпус класса защиты IP20 с раковинным монтажом DIN (ширина 1 модуля), широкий диапазон рабочих температур (-40 °C до +75 °C), устойчивость к электромагнитным помехам (EMC Class A) и статическому разряду (±15 кВ воздушный, ±8 кВ контактный). Модуль имеет низкое энергопотребление (до 8 Вт) и защищенное питание (12-24 ВДС ±10%) с полярностью нечувствительностью, что предотвращает повреждение при неправильном подключении.
Настройка PROSOFT ILX56-PBM осуществляется через интуитивно понятный веб-интерфейс (HTTP/HTTPS), специализированное программное обеспечение ProSoft Configuration Builder или командную строку (CLI). Модуль поддерживает расширенные функции диагностики в реальном времени — отслеживание состояния сети PROFIBUS DP, ошибок передачи, статуса устройств и сигнализацию об нештатных ситуациях через PLC или SCADA-систему. Благодаря полной совместимости с протоколами Ethernet/IP и MODBUS TCP, PROSOFT ILX56-PBM легко интегрируется в существующие автоматизированные системы без дополнительных адаптеров.
Технические параметры
- Бренд: ProSoft Technology
- Модель: PROSOFT ILX56-PBM
- Тип устройства: Индустриальный модуль PROFIBUS DP/Ethernet (Ethernet/IP, MODBUS TCP)
- Совместимые системы: PLC (Allen-Bradley, Siemens, ABB, Schneider Electric), SCADA-системы (Rockwell FactoryTalk, Siemens WinCC, Wonderware), устройства PROFIBUS DP (V0/V1/V2) — приводы, сенсоры, модули I/O
- Поддерживаемые протоколы: PROFIBUS DP (V0/V1/V2), Ethernet/IP (CIP), MODBUS TCP, TCP/IP, UDP/IP, HTTP/HTTPS, SSH, Telnet, SNMP v3
- Интерфейсы:
- 1 x PROFIBUS DP (SUB-D 9, полудуплекс, скорость 9.6 кбит/с — 12 Мбит/с)
- 1 x Gigabit Ethernet (RJ45, 10/100/1000 Мбит/с, полный дуплекс)
- Параметры PROFIBUS DP:
- Режимы работы: Мастер (Master), Слейв (Slave)
- Количество слейв-устройств: До 124
- Адрес PROFIBUS: 1 — 126 (настраиваемый)
- Поддерживаемые функции: PROFIBUS DP V2 (алерты, параметризация онлайн)
- Изоляция: 2500 ВАК (порт PROFIBUS DP), 500 ВАК (Ethernet-порт и питание)
- Напряжение питания: 12-24 ВДС (±10%), потребляемый ток ≤ 600 мА
- Потребляемая мощность: Максимальная 8 Вт
- Механические параметры:
- Монтаж: Раковинный DIN (35 мм), ширина 1 модуль (35 мм)
- Класс защиты: IP20
- Габариты (Ш x В x Г): 35 мм x 110 мм x 90 мм
- Вес: ≈ 0.2 кг
- Операционные параметры:
- Диапазон рабочих температур: -40 °C до +75 °C
- Диапазон температур хранения: -40 °C до +85 °C
- Относительная влажность: 5% до 95% (без конденсации)
- Защита:
- От электромагнитных помех: EMC Class A (EN 55011, EN 61000)
- От статического разряда: ±15 кВ (воздушный), ±8 кВ (контактный)
- От коротких замыканий: Ограничитель тока на портах
- Сертификации: CE, UL, CSA, ATEX (Zone 2/22), IECEx, PROFIBUS International Certified, ODVA Certified (Ethernet/IP)
Преимущества и особенности
- Универсальная интеграция: PROSOFT ILX56-PBM поддерживает PROFIBUS DP (мастер/слейв) и Ethernet/IP/MODBUS TCP, обеспечивая соединение legacy-оборудования с современными системами.
- Высокая производительность: Скорость PROFIBUS DP до 12 Мбит/с и Gigabit Ethernet для быстрой передачи данных в критических приложениях.
- Компактность: Ширина 1 модуля DIN и низкое энергопотребление (до 8 Вт) — экономия пространства в шкафу управления.
- Надежность в суровых условиях: Широкий температурный диапазон (-40 °C до +75 °C) и высокая изоляция (2500 ВАК) для работы в агрессивных средах.
- Простота настройки: Веб-интерфейс и ProSoft Configuration Builder для быстрой конфигурации и маппинга данных.
- Расширенная диагностика: Реальное отслеживание состояния сети и устройств, сигнализация об ошибках через PLC/SCADA.
Области применения и примеры использования
- Энергетика: На тепловой электростанции PROSOFT ILX56-PBM интегрирует приводы насосов PROFIBUS DP в контроллер Allen-Bradley ControlLogix через Ethernet/IP. Модуль работает в режиме мастера, передавая команды на регулировку скорости насосов и считывая данные о нагрузке, обеспечивая оптимизацию энергопотребления.
- Нефтегазовая промышленность: На газоперекачивающей станции PROSOFT ILX56-PBM подключает датчики давления и температуры PROFIBUS DP к SCADA-системе Siemens WinCC через MODBUS TCP. Модуль устойчив к сильным электромагнитным помехам и низким температурам (-35 °C), гарантируя надежную передачу критических данных.
- Машиностроение: На производственной линии по сборке станков PROSOFT ILX56-PBM позволяет контроллеру Siemens S7-1500 управлять модулями I/O PROFIBUS DP (Phoenix Contact) через Ethernet/IP. Модуль обеспечивает синхронную передачу сигналов о позиции инструментов, улучшая точность обработки деталей.
- Водопроводные системы: На очистных сооружениях PROSOFT ILX56-PBM интегрирует клапаны управления потоками PROFIBUS DP в PLC ABB AC500 через MODBUS TCP. Модуль автоматически передает данные о состоянии клапанов в SCADA-систему, позволяя регулировать подачу воды в автоматическом режиме.
- Автомобильная промышленность: На заводе по сборке автомобилей PROSOFT ILX56-PBM подключает роботы-манипуляторы PROFIBUS DP к контроллеру Allen-Bradley CompactLogix через Ethernet/IP. Модуль поддерживает 80+ слейв-устройств, обеспечивая координацию движения роботов в реальном времени.
Сравнение с конкурентами
| Параметр | PROSOFT ILX56-PBM | Конкурентный продукт (напр., Siemens SCALANCE M876-4) | Преимущество ProSoft |
|---|---|---|---|
| Поддерживаемые протоколы | PROFIBUS DP + Ethernet/IP + MODBUS TCP | PROFIBUS DP + MODBUS TCP | Поддержка Ethernet/IP для интеграции с PLC Allen-Bradley |
| Температурный диапазон | -40 °C до +75 °C | -20 °C до +60 °C | Работа в экстремальных условиях (холодные зоны, жаркие цехи) |
| Количество слейв-устройств | До 124 | До 96 | Поддержка более крупных сетей PROFIBUS DP |
| Ethernet-порт | Gigabit (1000 Мбит/с) | Fast Ethernet (100 Мбит/с) | Высокая скорость передачи для больших объемов данных |
| Потребляемая мощность | 8 Вт | 12 Вт | Ниже энергопотребление, снижение эксплуатационных затрат |
Рекомендации по выбору и мерам предосторожности
- Рекомендации по выбору: Выбирайте PROSOFT ILX56-PBM, если вам нужно интегрировать устройства PROFIBUS DP с Ethernet-сетями (Ethernet/IP, MODBUS TCP) и требуется высокая совместимость с PLC ведущих брендов. Идеально подходит для проектов в энергетике, нефтегазовой промышленности, машиностроении и водопроводных системах, где важна надежность и масштабируемость.
- Меры предосторожности при установке: Монтируйте PROSOFT ILX56-PBM на рельс DIN в защищенном шкафу управления, удаляя от высоковольтных компонентов не менее 20 см. Используйте сертифицированные кабели PROFIBUS DP (тип A/B) и Gigabit Ethernet-кабели CAT6 с экранированием, соблюдая правила заземления, чтобы снизить влияние электромагнитных помех. Убедитесь в правильном подключении разъема PROFIBUS DP и соответствии адреса сети с конфигурацией PLC.
- Советы по конфигурации: Настройте режим работы (мастер/слейв), скорость PROFIBUS DP и маппинг данных через веб-интерфейс или ProSoft Configuration Builder. Для критических приложений включите функции диагностики и свяжите сигналы ошибок с алгоритмами защиты PLC. Перед запуском в эксплуатацию протестируйте соединение с каждым устройством PROFIBUS DP и проверьте передачу данных в Ethernet-сеть.
- Обслуживание: Периодически проверяйте состояние кабелей и разъемов на наличие повреждений, коррозии или окисления. Отслеживайте состояние модуля через веб-интерфейс — проверяйте напряжение питания, состояние портов и наличие ошибок коммуникации. Обновляйте прошивку модуля только с официального сайта ProSoft Technology, следуя инструкциям.
- Экологические факторы: Эксплуатируйте модуль в пределах указанных температур и влажности. При утилизации модуля соблюдайте локальные экологические нормы для электроники, так как конструкция содержит электронные компоненты и пластик.
PROSOFT ILX56-PBM — надежный и высокопроизводительный модуль для интеграции PROFIBUS DP с Ethernet-сетями, который сочетает универсальность, компактность и прочность. Благодаря поддержке ключевых промышленных протоколов и устойчивости к суровым условиям, он стал незаменимым компонентом для проектов автоматизации, где требуется бесперебойная коммуникация между различными типами оборудования.
- ILX56-PBM
