Описание
Общее описание продукта

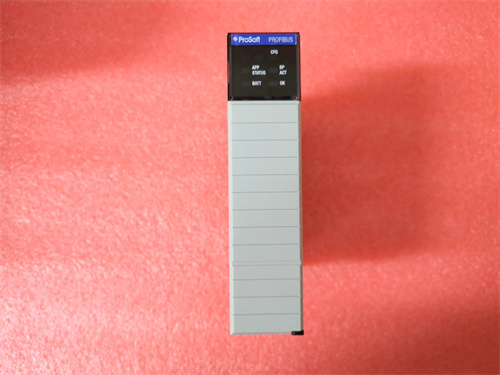

Основным объектом рассмотрения — PROSOFT MVI56-LTQ (ссылка на продукт: [вставить ссылку]). Это промышленный модуль коммуникации компании ProSoft Technology (лидер в области интерфейсных решений для автоматизации), разработанный для интеграции с контроллерами Allen-Bradley ControlLogix (платформа 5000) — широко применяемых в нефтегазовой промышленности, энергетике, логистике и производстве автомобильных компонентов. PROSOFT MVI56-LTQ специализируется на организации высокоскоростной связи между контроллерами ControlLogix и линиями передачи данных PROFIBUS DP, обеспечивая стабильную передачу команд и данных в режиме реального времени в условиях суровой эксплуатации (электромагнитные помехи, перепады напряжения, вибрации). Благодаря глубокой интеграции с средой Rockwell Automation, поддержке стандартных протоколов и расширенной диагностикой, PROSOFT MVI56-LTQ стал ключевым компонентом в проектах, где требуется совместимость между системами Allen-Bradley и оборудованием с интерфейсом PROFIBUS. Особенно ценной является его возможность работать в режимах Master и Slave PROFIBUS DP, а также совместимость с программным обеспечением RSLogix 5000/Studio 5000, что делает модуль идеальным для модернизации существующих установок и создания новых интегрированных автоматизированных решений.
Технические параметры продукта
- Тип устройства: Модуль коммуникации для контроллеров Allen-Bradley ControlLogix (платформа 5000), интерфейс PROFIBUS DP
- Архитектура и совместимость:
- Совместимость с контроллерами: Allen-Bradley ControlLogix 5550/5560/5570/5580, CompactLogix 5370/5380 (с адаптером)
- Платформа: Backplane ControlLogix (1756), поддержка bus speed 133 МГц
- Интеграция с ПО: RSLogix 5000 v16+, Studio 5000 Logix Designer v21+
- Коммуникационные характеристики:
- Протокол: PROFIBUS DP V1/V2 (конфигурируемый режим Master/Slave)
- Максимальная скорость передачи: 12 Мбит/с
- Количество подключаемых устройств (в режиме Master): До 125 слейв-устройств PROFIBUS DP
- Поддержка сервисов PROFIBUS: DP Master Class 1/2, Alarm Handler, Hot Standby (редундантная конфигурация)
- Интерфейс PROFIBUS: RS-485, двухпроводная линия, терминатор 120 Ом (встроенный, включаемый через переключатель)
- Электрические характеристики:
- Питание: От шейна ControlLogix (5 В DC), потребляемая мощность ≤ 7 Вт
- Изоляция: Галваническая изоляция 2500 В AC между интерфейсом PROFIBUS и шейном контроллера
- Иммунитет к помехам: Согласно стандартам EN 55011 (эмиссия), EN 55022 (иммунитет), IEC 61000-4-2/3/5
- Механические характеристики:
- Габаритные размеры: 132 мм × 86 мм × 110 мм (стандартный размер модулей 1756)
- Масса: ≈ 0,5 кг
- Тип монтажа: Крепление в шину контроллера Allen-Bradley 1756 (стандартное крепление для ControlLogix)
- Операционные условия:
- Рабочая температура: от 0 °C до +60 °C
- Влажность: До 95% (без конденсации)
- Устойчивость к вибрациям: 10 g (5–500 Гц) — согласно стандарту IEC 60068-2-6
- Устойчивость к шокам: 30 g (продолжительность 11 мс)
- Класс защиты: IP20 (для монтажа в закрытых распределительных щитах)
- Дополнительные функции: LED-индикаторы состояния PROFIBUS (RX/TX, ошибки), индикатор питания, онлайн-диагностика через Studio 5000, поддержка GSD/GSDML файлов, логирование коммуникационных событий (последние 200 записей), сертификации CE, UL, cULus и ISO 9001
Преимущества и особенности
- Глубокая интеграция с экосистемой Allen-Bradley: PROSOFT MVI56-LTQ полностью интегрируется с контроллерами ControlLogix и программой Studio 5000 — например, на нефтегазовой площадке он автоматически распознается контроллером ControlLogix 5580, и его параметры настраиваются через среду Logix Designer без необходимости дополнительного драйвера. Это упрощает коммиссиюрование и минимизирует риск совместимости с другими компонентами Rockwell.
- Гибкость в режимах работы PROFIBUS: Возможность конфигурации как Master, так и Slave PROFIBUS DP делает PROSOFT MVI56-LTQ универсальным — в режиме Master он управляет группами датчиков давления и клапанов PROFIBUS на трубопроводе, а в режиме Slave передает данные от контроллера ControlLogix к внешнему устройству мониторинга. Максимальная скорость 12 Мбит/с гарантирует задержки передачи ≤ 1 мс, критические для реального времени.
- Устойчивость в суровых промышленных условиях: Галваническая изоляция 2500 В AC и иммунитет к электромагнитным помехам делают PROSOFT MVI56-LTQ подходящим для эксплуатации в нефтегазовых платформах (вибрации, влажность) и энергетических объектах (перепады напряжения). Встроенный терминатор 120 Ом стабилизирует сигнал PROFIBUS на длинных линиях (до 1000 метров при скорости 9,6 кбит/с).
- Расширенная диагностика и отказоустойчивость: LED-индикаторы на корпусе и детальная диагностика через Studio 5000 позволяют операторам быстро выявлять неисправности — например, потерю связи с конкретным слейв-устройством или превышение скорости передачи. Поддержка редундантной конфигурации (Hot Standby) обеспечивает непрерывную работу при сбое основного модуля, что критично для систем с нулевым временем простоя.
- Простота масштабирования: Поддержка до 125 слейв-устройств PROFIBUS DP позволяет PROSOFT MVI56-LTQ адаптироваться к проектам любого масштаба — от небольших установок (10–15 устройств) до крупных комплексов (например, распределенных систем мониторинга на нефтегазовой площадке с 100+ датчиками). Интеграция с тегами контроллера ControlLogix упрощает доступ к данным из всех подключенных устройств через единый интерфейс.
Случаи применения в отраслях
- Нефтегазовая промышленность (нефтеперерабатывающие заводы): PROSOFT MVI56-LTQ подключен к контроллеру Allen-Bradley ControlLogix 5570 на перегонной колонне, работающий в режиме PROFIBUS DP Master. Модуль управляет 32 датчиком температуры/давления и 16 регулирующими клапанами PROFIBUS, передавая данные в контроллер с скоростью 12 Мбит/с и обеспечивая регулирование процесса перегонки с задержкой ≤ 2 мс.
- Энергетика (ТЭЦ): Модуль интегрируется с контроллером ControlLogix 5580 в котельной ТЭЦ, подключен к 24 слейв-устройству (датчики уровня воды, расходомеры мазута, контроллеры двигателей насосов) по PROFIBUS DP. PROSOFT MVI56-LTQ синхронизирует сбор данных и передачу команд, позволяя контроллеру оптимизировать расход топлива и увеличить эффективность котла на 7–10%.
- Логистика (автоматизированные склады): PROSOFT MVI56-LTQ работает в режиме PROFIBUS DP Slave на контроллере CompactLogix 5380, интегрированном с системой управления конвейерами. Модуль передает данные о позиции грузов от датчиков PROFIBUS в контроллер, синхронизируя движение конвейеров и роботов-сборщиков с точностью ≤ 5 мс.
- Автомобильное производство (линии сварки): Модуль подключен к контроллеру ControlLogix 5560 на линии сварки автомобильных кузовов, управляя 18 роботов-сварщиков с интерфейсом PROFIBUS DP. PROSOFT MVI56-LTQ передаёт команды от контроллера к роботам с скоростью 10 Мбит/с, обеспечивая синхронность сварочных операций и снижая брак на 15%.
Сравнение с конкурентами
В таблице ниже представлено сравнение PROSOFT MVI56-LTQ с аналогичными модулями коммуникации для ControlLogix:
| Параметр | PROSOFT MVI56-LTQ | Allen-Bradley 1756-DNB | Siemens CP 1542-5 |
|---|---|---|---|
| Протокол | PROFIBUS DP (Master/Slave) | PROFIBUS DP (Master/Slave) | PROFIBUS DP (Master) |
| Максимальная скорость | 12 Мбит/с | 12 Мбит/с | 12 Мбит/с |
| Количество слейв-устройств | До 125 | До 125 | До 120 |
| Совместимость с ControlLogix | Полная (интеграция с Studio 5000) | Полная (оригинальный модуль AB) | Ограниченная (через шлюз) |
| Редундантная конфигурация | Да | Да | Нет |
| Цена (примерная) | Средняя | Высокая | Средняя–Высокая |
Ключевые различия: PROSOFT MVI56-LTQ выделяется оптимальным балансом стоимости и функциональности по сравнению с оригинальным модулем Allen-Bradley 1756-DNB (который более дорогой) и модулем Siemens CP 1542-5 (который имеет ограниченную интеграцию с ControlLogix). Также PROSOFT MVI56-LTQ полностью повторяет функциональность модуля AB, включая редундантную конфигурацию, но при более низкой цене. Для проектов с контроллерами Allen-Bradley и требованиями к интеграции с PROFIBUS PROSOFT MVI56-LTQ является оптимальным выбором.
Советы по выбору
- Проверьте совместимость с контроллером Allen-Bradley: PROSOFT MVI56-LTQ полностью совместим с ControlLogix 5550–5580 и CompactLogix 5370–5380 (с адаптером 1756-A10/A13). Для старых контроллеров ControlLogix 5530 рекомендуется предварительная проверка совместимости с версией ПО Studio 5000.
- Оцените режим работы PROFIBUS: Если модуль должен управлять другими устройствами (режим Master), PROSOFT MVI56-LTQ подходит идеально. Для подчиненных устройств (режим Slave) можно рассмотреть более экономичные модели ProSoft MVI56-LTQ-S, но он имеет аналогичную функциональность.
- Учтите количество подключаемых устройств: Поддержка до 125 слейв-устройств достаточно для крупных проектов. Для систем с более чем 125 устройств используйте два модуля PROSOFT MVI56-LTQ в параллельной конфигурации.
- Определите требования к отказоустойчивости: Если проект требует непрерывной работы (нефтегазовые площадки, энергетика), настройте редундантную конфигурацию с двумя модулями PROSOFT MVI56-LTQ — это гарантирует автоматическое переключение на резервный модуль при сбое основного.
Меры предосторожности
- Соблюдайте правила подключения к шейну ControlLogix: Перед монтажем проверьте правильность установки модуля в шину 1756 — неполное крепление может привести к нестабильной работе PROSOFT MVI56-LTQ или повреждению шейна контроллера. Используйте только оригинальные крепежные элементы ProSoft или Allen-Bradley.
- Подключайте линию PROFIBUS согласно стандарту: Убедитесь в правильной полярности проводов (A/B) и подключении терминатора 120 Ом на концах линии — неправильное подключение приведет к искажению сигнала и потере связи. Используйте только экранированные кабели PROFIBUS (например, Belden 3070A) с разрывом экрана не более 10 мм при подключении к модулю.
- Отключите контроллер при обслуживании: Перед заменой модуля или обновлением прошивки отключите источник питания контроллера Allen-Bradley — это предотвращает риск короткого замыкания и повреждения электроники PROSOFT MVI56-LTQ.
- Регулярно выполняйте диагностику: Каждый месяц проверяйте LED-индикаторы и выполняйте онлайн-диагностику через Studio 5000 — это позволяет выявить скрытые неисправности (например, снижение качества связи, ошибки в конфигурации GSD-файлов) до возникновения критических сбоев.
- Не изменяйте параметры конфигурации без авторизации: Любые изменения в режиме работы (Master/Slave), скорости передачи или списке подключенных устройств должны быть авторизованы техническим руководителем и документированы — несанкционированные изменения могут привести к неправильной работе PROSOFT MVI56-LTQ и аварии в системе автоматизации.
