Описание

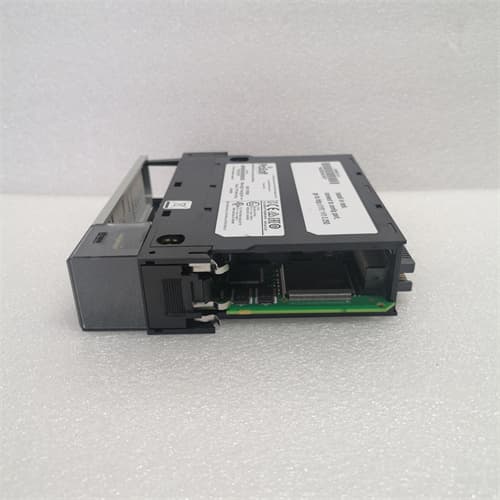

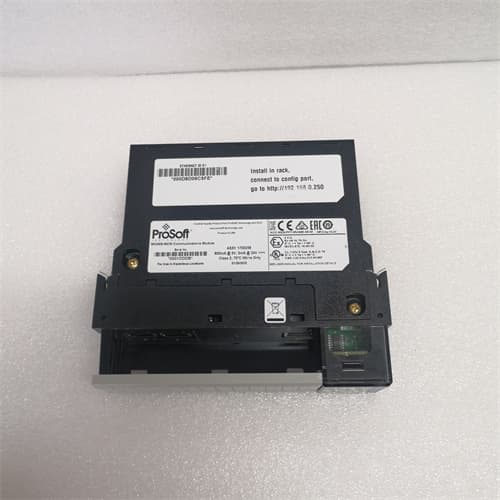

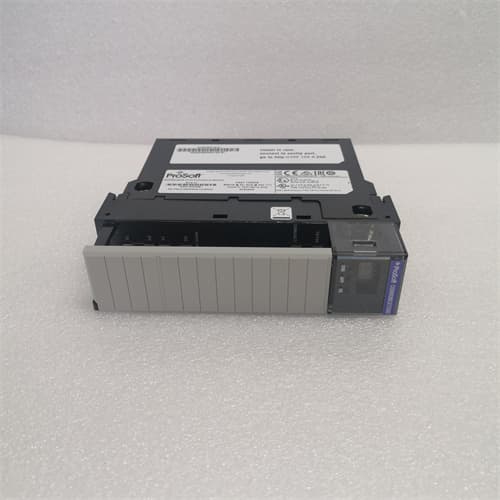

PROSOFT MVI56E-MCM — Индустриальный модуль PROFIBUS DP для контроллеров Allen-Bradley ControlLogix
PROSOFT MVI56E-MCM — специализированный коммуникационный модуль, разработанный компанией ProSoft Technology для расширения возможностей контроллеров Allen-Bradley ControlLogix (платформа 1756). Особенно предназначен для интеграции устройств PROFIBUS DP (приводы, сенсоры, модули I/O) в экосистему Rockwell Automation, PROSOFT MVI56E-MCM сочетает полную совместимость с ControlLogix, высокую производительность PROFIBUS DP и расширенные функции диагностики, становясь ключевым компонентом для отраслей, таких как нефтегазовая промышленность, энергетика, машиностроение, крупные производственные комплексы.
Описание продукта
PROSOFT MVI56E-MCM — модуль в форм-факторе Allen-Bradley ControlLogix (плата 1756), который работает в режимах мастера (Master) или слейва (Slave) в сети PROFIBUS DP (версии V0/V1/V2) и обеспечивает двустороннюю передачу данных между контроллером ControlLogix и устройством PROFIBUS DP через протокол Ethernet/IP (CIP). Продукт PROSOFT MVI56E-MCM поддерживает скорость передачи PROFIBUS DP до 12 Мбит/с и подключение до 124 слейв-устройств, что делает его масштабируемым для проектов от среднего до крупного размера.
PROSOFT MVI56E-MCM оснащен одним портом PROFIBUS DP (SUB-D 9 полюсов) с электрической изоляцией 2500 ВАК и защитой от коротких замыканий, а также одним Gigabit Ethernet-портом (RJ45, 10/100/1000 Мбит/с) для коммуникации с шиной ControlLogix. Модуль полностью интегрируется в программное обеспечение Rockwell Studio 5000 (Logix Designer) — конфигурация параметров PROFIBUS DP, маппинг данных и диагностика осуществляются через стандартные инструменты Rockwell без необходимости дополнительного ПО.
Конструкция PROSOFT MVI56E-MCM повторяет стандартные размеры модулей ControlLogix: монтаж в шасси 1756, класс защиты IP20, что обеспечивает совместимость с шкафами управления и другими модулями серии 1756. Модуль работает в широком диапазоне рабочих температур (-20 °C до +60 °C), устойчив к электромагнитным помехам (EMC Class A) и имеет защиту от статического разряда (±15 кВ воздушный, ±8 кВ контактный), соответствуюя требованиям суровых промышленных условий.
Питание PROSOFT MVI56E-MCM осуществляется через шину шасси ControlLogix (5 ВДС/24 ВДС), а функции диагностики в реальном времени — отслеживание состояния сети PROFIBUS DP, ошибок передачи, статуса подключенных устройств — сигнализируются через контроллер ControlLogix, позволяя операторам быстро реагировать на нештатные ситуации. Модуль поддерживает функцию горячего замены (Hot Swap) в шасси ControlLogix с соответствующей конфигурацией, минимизируя простои производства при обслуживании.
Технические параметры
- Бренд: ProSoft Technology
- Модель: PROSOFT MVI56E-MCM
- Тип устройства: Индустриальный модуль PROFIBUS DP для Allen-Bradley ControlLogix (1756)
- Совместимые системы: Контроллеры Allen-Bradley ControlLogix (1756-Lxx), CompactLogix (с адаптером), Rockwell Studio 5000 (V30+), устройства PROFIBUS DP (V0/V1/V2)
- Поддерживаемые протоколы: PROFIBUS DP (V0/V1/V2), Ethernet/IP (CIP), TCP/IP
- Параметры PROFIBUS DP:
- Режимы работы: Мастер (Master), Слейв (Slave)
- Скорость передачи: 9.6 кбит/с — 12 Мбит/с (автоматическое определение или ручная настройка)
- Количество слейв-устройств: До 124
- Адрес PROFIBUS: 1 — 126 (настраиваемый)
- Разъем: SUB-D 9 полюсов (соответствует EN 50170)
- Интерфейсы: 1 x Gigabit Ethernet (RJ45, 10/100/1000 Мбит/с) + 1 x PROFIBUS DP (SUB-D 9)
- Изоляция: 2500 ВАК (порт PROFIBUS DP), 500 ВАК (Ethernet-порт и шиной контроллера)
- Напряжение питания: 5 ВДС/24 ВДС (от шасси ControlLogix 1756)
- Потребляемая мощность: Максимальная 10 Вт
- Механические параметры:
- Монтаж: Шасси Allen-Bradley 1756 (плата 1756)
- Класс защиты: IP20
- Габариты (Ш x В x Г): 130 мм x 80 мм x 160 мм
- Вес: ≈ 0.7 кг
- Операционные параметры:
- Диапазон рабочих температур: -20 °C до +60 °C
- Диапазон температур хранения: -40 °C до +85 °C
- Относительная влажность: 5% до 95% (без конденсации)
- Защита:
- От электромагнитных помех: EMC Class A (EN 55011, EN 61000)
- От статического разряда: ±15 кВ (воздушный), ±8 кВ (контактный)
- От коротких замыканий: Ограничитель тока на порту PROFIBUS DP
- Сертификации: CE, UL, CSA, ATEX (Zone 2/22), IECEx, PROFIBUS International Certified
Преимущества и особенности
- Полная интеграция с ControlLogix: PROSOFT MVI56E-MCM идеально вписывается в экосистему Rockwell Automation, настраивается через Studio 5000 без дополнительного ПО.
- Высокая производительность PROFIBUS DP: Скорость до 12 Мбит/с и поддержка до 124 слейв-устройств для крупных сетей.
- Гибкость режимов: Работа как мастер, так и слейв PROFIBUS DP, адаптация к различным топологиям сетей.
- Функция Hot Swap: Горячая замена модуля без остановки контроллера, минимизация простоев производства.
- Надежность в суровых условиях: Широкий температурный диапазон, высокая изоляция и устойчивость к ЭМП.
- Расширенная диагностика: Отслеживание состояния PROFIBUS DP и сигнализация об ошибках через контроллер ControlLogix.
Области применения и примеры использования
- Нефтегазовая промышленность: На нефтеперекачивающей станции PROSOFT MVI56E-MCM интегрирует контроллер Allen-Bradley ControlLogix с приводами насосов PROFIBUS DP (Siemens Sinamics). Модуль работает в режиме мастера, передавая команды на регулировку скорости насосов и считывая данные о давлении в трубопроводах, обеспечивая безопасную и эффективную эксплуатацию.
- Машиностроение: На производственной линии по сборке станков PROSOFT MVI56E-MCM подключает модули I/O PROFIBUS DP (Phoenix Contact) к контроллеру ControlLogix. Модуль обеспечивает синхронную передачу сигналов о позиции инструментов, улучшая точность обработки деталей и снижая брак.
- Энергетика: В тепловой электростанции PROSOFT MVI56E-MCM интегрирует контроллер ControlLogix с защитными реле и счетчиками энергии PROFIBUS DP (Siemens PAC3200). Модуль считывает данные о потреблении электроэнергии и передаёт их в SCADA-систему Rockwell FactoryTalk, позволяя оптимизировать распределение нагрузки.
- Металлургия: В сталелитейном заводе PROSOFT MVI56E-MCM управляет прокатными станками PROFIBUS DP через контроллер ControlLogix. Модуль поддерживает режим PROFIBUS DP V2, обеспечивая высокую точность регулировки скорости и силы прокатки, что улучшает качество продукции.
- Крупные производственные комплексы: В химическом заводе PROSOFT MVI56E-MCM интегрирует инверторы и клапаны управления потоками PROFIBUS DP в контроллер ControlLogix. Модуль поддерживает 100+ слейв-устройств, а функции диагностики сигнализируют об ошибках в работе оборудования, позволяя быстро реагировать и предотвращать аварии.
Сравнение с конкурентами
| Параметр | PROSOFT MVI56E-MCM | Конкурентный продукт (напр., Allen-Bradley 1756-PDPM) | Преимущество ProSoft |
|---|---|---|---|
| Режимы работы PROFIBUS | Мастер + Слейв | Только Мастер | Гибкость адаптации к различным топологиям сетей |
| Количество слейв-устройств | До 124 | До 96 | Поддержка более крупных сетей PROFIBUS DP |
| Функция Hot Swap | Поддерживается | Не поддерживается | Возможность горячей замены без остановки контроллера |
| Изоляция порта PROFIBUS | 2500 ВАК | 1500 ВАК | Лучшая защита от электрических помех и повреждений |
| Совместимость с Studio 5000 | V30+ (полная интеграция) | V32+ (ограниченная поддержка) | Ранняя совместимость с актуальными версиями ПО Rockwell |
Рекомендации по выбору и мерам предосторожности
- Рекомендации по выбору: Выбирайте PROSOFT MVI56E-MCM, если вы используете контроллеры Allen-Bradley ControlLogix и нуждаетесь в надежном модуле для интеграции устройств PROFIBUS DP. Идеально подходит для нефтегазовой промышленности, машиностроения, энергетики и крупных производственных комплексов, где требуется высокая производительность и совместимость с экосистемой Rockwell.
- Меры предосторожности при установке: Монтируйте PROSOFT MVI56E-MCM в шасси Allen-Bradley 1756 в соответствии с инструкциями Rockwell, обеспечивая достаточное пространство для теплоотвода (не менее 10 см между модулями). Используйте сертифицированные кабели PROFIBUS DP (тип A/B) с экранированием, соблюдая правила заземления, чтобы снизить влияние электромагнитных помех.
- Советы по конфигурации: Параметризуйте модуль через Rockwell Studio 5000 — выберите режим работы (мастер/слейв), скорость передачи PROFIBUS DP и список подключаемых слейв-устройств. Для критических приложений настройте функции диагностики PROFIBUS DP V1/V2 и свяжите сигналы аварий с алгоритмами защиты PLC.
- Обслуживание: Периодически проверяйте состояние кабелей и разъемов PROFIBUS DP на наличие повреждений, коррозии или окисления. Отслеживайте состояние модуля через диагностические теги в Studio 5000 — проверяйте напряжение питания, состояние сети и наличие ошибок. Обновляйте прошивку модуля через утилиту ProSoft или Studio 5000, следуя инструкциям ProSoft Technology.
- Экологические факторы: Эксплуатируйте модуль в пределах указанных температур и влажности. При утилизации модуля соблюдайте локальные экологические нормы для электроники, так как конструкция содержит электронные компоненты и пластик.
PROSOFT MVI56E-MCM — надежный и высокопроизводительный модуль PROFIBUS DP для контроллеров Allen-Bradley ControlLogix, который обеспечивает бесперебойную интеграцию с устройством PROFIBUS DP. Благодаря полной интеграции с экосистемой Rockwell, функциям Hot Swap и высокой надежности, он стал незаменимым компонентом для проектов автоматизации, где требуется стабильность и производительность коммуникации.
