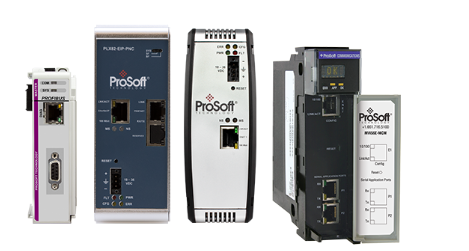

Описание продукта: PROSOFT PLX32-MBTCP-PND
PROSOFT PLX32-MBTCP-PND — это универсальный промышленный шлюз коммуникации, разработанный компанией ProSoft Technology для интеграции систем автоматизации на основе Modbus TCP с оборудованием PROFINET IO. Как высокопроизводительный компонент линейки шлюзов PROSOFT PLX32, PROSOFT PLX32-MBTCP-PND сочетает в себе поддержку реального времени, расширенную совместимость и надежность, обеспечивая бесперебойную передачу данных между контроллерами/системами Modbus TCP и устройствами Siemens PROFINET IO. Независимо от того, используется ли PROSOFT PLX32-MBTCP-PND в энергетике, химической промышленности или машиностроении, он отличается превосходной производительностью и соответствием международным стандартам, что делает его предпочтительным выбором для проектов, где требуется интеграция гетерогенных промышленных сетей.
Технические параметры
| Параметр | Характеристика |
|---|---|
| Бренд и модель | PROSOFT PLX32-MBTCP-PND |
| Тип устройства | Промышленный шлюз коммуникации (Modbus TCP <-> PROFINET IO) |
| Поддерживаемые протоколы | Modbus TCP (Мастер/Slave), PROFINET IO (IRT/RT, Master/Slave), Modbus RTU/ASCII (через шлюзы-программные адаптеры) |
| Сетевые интерфейсы | 4 порта Ethernet (Gigabit, RJ45) — 2 для Modbus TCP, 2 для PROFINET IO (с поддержкой чанонирования) |
| Пропускная способность | До 800 пакетов/сек (в обе стороны) |
| Количество тегов данных | До 6144 тегов (интеграция между системами) |
| Время отклика | ≤ 0.8 мс (для PROFINET IRT); ≤ 1.5 мс (для Modbus TCP) |
| Поддерживаемые типы данных | Дискретные сигналы, аналоговые значения, структурированные данные, регистры Modbus, статусы PROFINET |
| Изоляция | Электрическая изоляция сетевых портов (2500V AC, 1 мин); оптическая изоляция между сегментами Modbus TCP и PROFINET |
| Температурный диапазон эксплуатации | -20 °C до +70 °C |
| Класс защиты | IP30 (монтаж на панель) |
| Питание | 24 В постоянного тока (18-32 В DC); потребляемая мощность: макс. 12 Вт |
| Сертификация | CE, UL, CSA, PROFINET Certified, Modbus Compliant, IEC 61158 |
| Тип монтажа | DIN-рейка (35 мм) |
| Габариты (Ш×В×Г) | 100 × 140 × 120 мм |
Преимущества и особенности
PROSOFT PLX32-MBTCP-PND обладает ключевыми техническими преимуществами, которые отличают его от стандартных коммуникационных шлюзов:
- Двухпротокольная интеграция высокого уровня: Поддержка Modbus TCP (все режимы) и PROFINET IO (IRT/RT) позволяет PROSOFT PLX32-MBTCP-PND связывать старые или специализированные системы Modbus (например, счетчики энергии, датчики давления) с современными сетями PROFINET IO, устраняя барьеры в передаче данных без замены существующего оборудования.
- Расширенная сетевая гибкость: Четыре гигабитных Ethernet-порта с чанонированием позволяют организовать отдельные сегменты для Modbus TCP и PROFINET IO, повышая отказоустойчивость, изоляцию трафика и упрощая диагностику сетевых проблем.
- Высокая производительность и масштабируемость: Поддержка до 6144 тегов данных и 800 пакетов/сек делает шлюз подходящим для крупных систем с большим объемом передаваемой информации, например, распределенных энергетических объектов или комплексные производственные линии.
- Нативная совместимость с оборудованием Siemens и Modbus: Полная поддержка протоколов PROFINET IO (сертифицированная) и Modbus (соответствующая стандарту) обеспечивает бесшовную интеграцию с контроллерами Siemens S7-1200/1500/400, устройствми PROFINET IO и любым оборудованием Modbus TCP/RTU/ASCII.
- Надежность в агрессивных условиях: Оптическая изоляция между сетями, высокоуровневая электрическая изоляция портов (2500V AC) и широкий температурный диапазон (-20 °C до +70 °C) защищают PROSOFT PLX32-MBTCP-PND от электромагнитных помех, перегрузок и влаги, гарантируя стабильную работу в промышленных средах.
Примеры применения
PROSOFT PLX32-MBTCP-PND широко используется в различных отраслях промышленности для интеграции Modbus TCP и PROFINET IO:
- Энергетика: В тепловых электростанциях шлюз интегрирует счетчики энергии Modbus TCP (мониторинг потребления) с системами управления турбинами Siemens PROFINET IO (IRT), передавая данные о параметрах работы в реальном времени и обеспечивая оптимизацию энергопотребления.
- Химическая промышленность: В химических заводах PROSOFT PLX32-MBTCP-PND связывает датчики уровня и давления Modbus TCP с контроллерами Siemens S7-1500 (PROFINET IO RT), регулируя подачу химических реагентов и соблюдая технологические нормы безопасности.
- Машиностроение: На заводах по производству станков с ЧПУ шлюз интегрирует старые контроллеры PLC Modbus TCP (управление подводными механизмами) с системами мониторинга и диагностики PROFINET IO, позволяя модернизировать оборудование без полной замены.
- Водоснабжение и канализация: В насосных станциях шлюз соединяет системы автоматического управления Modbus TCP (настройка насосов) с распределенными панелями защиты Siemens PROFINET, обеспечивая мониторинг состояния инфраструктуры и быструю реакцию на аварийные ситуации.
Сравнение с конкурентами
| Характеристика | PROSOFT PLX32-MBTCP-PND | Конкурентный продукт A | Конкурентный продукт B |
|---|---|---|---|
| Поддерживаемые режимы PROFINET | IRT/RT (Master/Slave) | Только RT (Slave) | IRT/RT (Master) |
| Количество тегов данных | 6144 | 3072 | 4096 |
| Время отклика (IRT) | ≤ 0.8 мс | ≤ 2.5 мс | ≤ 1.2 мс |
| Количество сетевых портов | 4 (Gigabit) | 2 (Gigabit) | 3 (Gigabit) |
| Изоляция между сетями | Оптическая | Электрическая | Электрическая |
| Поддержка Modbus TCP Slave | Да | Нет | Да |
PROSOFT PLX32-MBTCP-PND превосходит конкурентов по универсальности режимов работы (Master/Slave для обоих протоколов), скорости отклика, масштабируемости и расширенной сетевой конфигурацией, что делает его оптимальным выбором для сложных проектов интеграции Modbus TCP и PROFINET IO.
Советы по выбору и предостережения
Советы по выбору
- Выбирайте PROSOFT PLX32-MBTCP-PND, если вам нужно интегрировать системы Modbus TCP с оборудованием PROFINET IO (в том числе в режимах реального времени IRT) или требуется поддержка как Master, так и Slave режимов для обоих протоколов.
- Предпочтите этот шлюз для крупных проектов с большим объемом данных (до 6144 тега) или требующим разделения сетевых сегментов Modbus TCP и PROFINET IO для повышения надежности.
- Для объектов с агрессивными промышленными условиями (широкий диапазон температур, электромагнитные помехи) PROSOFT PLX32-MBTCP-PND является идеальным решением благодаря высокому уровню изоляции и надежности.
Предостережения
- Монтаж и настройку PROSOFT PLX32-MBTCP-PND должен выполнять квалифицированный инженер, ознакомленный с протоколами Modbus TCP и PROFINET IO, а также принципами синхронизации реального времени.
- Используйте только сертифицированные сетевые кабели (CAT6A для PROFINET IRT) и соблюдайте рекомендации по топологии сети, чтобы гарантировать стабильность передачи данных в режиме реального времени.
- Убедитесь, что параметры сопоставления тегов (типы данных, адресация) соответствуют требованиям подключенных систем Modbus TCP и PROFINET IO, чтобы избежать ошибок в передаче информации.
- Регулярно обновляйте прошивку шлюза и программное обеспечение ProSoft Configuration Builder в соответствии с рекомендациями ProSoft Technology, чтобы поддерживать совместимость с новыми версиями протоколов и исправить возможные уязвимости.
- Избегайте эксплуатации шлюза за пределами указанного температурного диапазона (-20 °C до +70 °C) и защиты от попадания влаги, пыли или механических повреждений.
Для получения дополнительной информации или покупки PROSOFT PLX32-MBTCP-PND посетите официальную страницу продукта или свяжитесь с нашей технической поддержкой для получения персональных консультаций.
