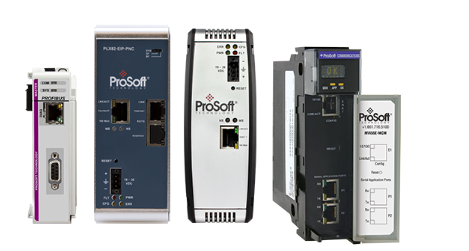

PROSOFT PLX35-NB2 — Модуль шлюза Ethernet/IP/Profinet для универсальной интеграции промышленных сетей

Описание продукта

Технические параметры

• Бренд: ProSoft Technology
• Модель: PROSOFT PLX35-NB2
• Тип устройства: Модуль шлюза Ethernet/IP/Profinet IO (протокольный мост)
• Совместимые системы: PLC Allen-Bradley (ControlLogix, CompactLogix), PLC Siemens (S7-1200/1500, S7-300/400), SCADA-системы, сенсоры, инверторы, роботы, регулирующие клапаны
• Поддерживаемые протоколы: Ethernet/IP (CIP), Profinet IO (Conformance Class B), TCP/IP, UDP/IP, ICMP, ARP, HTTP/HTTPS (для конфигурации)
• Режимы работы:
  • Ethernet/IP: Scanner (Master), Adapter (Slave)
  • Profinet IO: IO Controller (до 16 слейв-устройств), IO Device
• Интерфейсы: 2 x Gigabit Ethernet (RJ45, 10/100/1000 Мбит/с, полудуплекс/полнодуплекс) — 1 для Ethernet/IP, 1 для Profinet
• Параметры передачи данных:
  • Задержка передачи: Меньше 1 мс
  • Типы данных: Дискретные (битовые группы), Аналоговые (8/16/32 бит, знаковые/беззнаковые), Структурированные данные
  • Максимальное количество точек данных: 4096 (дискретных) + 1024 (аналоговых)
• Параметры коммуникации:
  • Максимальное количество соединений Ethernet/IP: 64 (Scanner/Adapter)
  • Максимальное количество соединений Profinet: 16 (Controller) / неограничено (Device)
• Изоляция: 500 ВАК между Ethernet-портами (AC, 1 мин)
• Напряжение питания: 24 ВДС (±10%)
• Потребляемая мощность: Максимальная 12 Вт
• Механические параметры:
  • Монтаж: Раковинный DIN (ширина 2 модуля, 35 мм)
  • Габариты (Ш x В x Г): 72 мм x 120 мм x 100 мм
  • Класс защиты: IP20
  • Вес: ≈ 0.4 кг
• Операционные параметры:
  • Диапазон рабочих температур: 0 °C до +60 °C
  • Диапазон температур хранения: -40 °C до +85 °C
  • Относительная влажность: 5% до 95% (без конденсации)
• Защита:
  • От электромагнитных помех: EMC Class A (EN 55011, EN 61000)
  • От статического разряда: ±8 кВ (контактный), ±15 кВ (воздушный)
  • От коротких замыканий: Ограничитель тока на Ethernet-портах
• Сертификации: CE, UL, CSA, ATEX (Zone 2/22), IECEx, FCC Class B, Profinet Conformance Certificate, Ethernet/IP Conformance Certificate

Преимущества и особенности

• Gigabit Ethernet-порты: PROSOFT PLX35-NB2 оснащен высокоскоростными портами, обеспечивая передачу больших объемов данных и снижение задержки.
• Универсальная интеграция: Поддержка Ethernet/IP и Profinet IO в одном модуле устраняет необходимость в нескольких коммуникационных устройствах.
• Многофункциональные режимы: Работа как Master/Slave (Ethernet/IP) и Controller/Device (Profinet) обеспечивает максимальную гибкость.
• Интеграция с ведущими ПО: Совместимость с Studio 5000 и TIA Portal упрощает конфигурацию в экосистемах Allen-Bradley и Siemens.
• Надежная защита: Изоляция портов и защита EMC Class A гарантируют устойчивость в суровых промышленных средах.
• Компактность и низкое энергопотребление: Идеально для установки в плотно заполненные шкафы управления.

Области применения и примеры использования

• Автомобильная промышленность: На заводе по сборке автомобилей PROSOFT PLX35-NB2 интегрирует контроллер Allen-Bradley ControlLogix (Ethernet/IP) с роботами-манипуляторами Siemens (Profinet IO), передавая команды на синхронное движение и собирая данные о качестве сборки, что гарантирует соответствие продукции стандартам.
• Машиностроение: В производственной линии по изготовлению станков PROSOFT PLX35-NB2 синхронизирует PLC Siemens S7-1500 (Profinet) с инверторами Allen-Bradley (Ethernet/IP), автоматически регулируя скорость двигателей и предотвращая перегрузки станков.
• Логистика: В распределительном центре PROSOFT PLX35-NB2 соединяет контроллер CompactLogix (Ethernet/IP) с Profinet сенсорами положения на конвейерах, передавая данные о перемещении товаров в SCADA-систему FactoryTalk, что оптимизирует логистические процессы.
• Энергетика: На ветряной электростанции модуль интегрирует контроллер Siemens S7-1200 (Profinet) с системой мониторинга энергии Allen-Bradley (Ethernet/IP), передавая данные о мощности генерации и статусе турбин, что обеспечивает эффективное управление энергетическими процессами.
• Химическая промышленность: В нефтехимическом заводе PROSOFT PLX35-NB2 передает команды из PLC ControlLogix (Ethernet/IP) в Profinet регулирующие клапаны, контролируя давление и температуру в реакторах, что гарантирует безопасность процессов.

Сравнение с конкурентами

Рекомендации по выбору и меры предосторожности

• Рекомендации по выбору: Выбирайте PROSOFT PLX35-NB2, если вам нужно интегрировать устройства Ethernet/IP и Profinet IO в сложные автоматизированные системы, особенно с участием контроллеров Allen-Bradley и Siemens. Идеально подходит для проектов в автомобильной промышленности, машиностроении, логистике и энергетике, где требуется высокая скорость передачи данных и гибкость интеграции.
• Меры предосторожности при установке: Монтируйте PROSOFT PLX35-NB2 в шкафу управления с достаточным пространством для теплоотвода. Используйте экранированные Gigabit Ethernet-кабели CAT6 или выше для обоих портов, соблюдая правила заземления, чтобы снизить влияние электромагнитных помех. Убедитесь в правильном подключении питания (24 ВДС) и не смешивайте кабели Ethernet/IP и Profinet в одном тракте.
• Советы по конфигурации: Для работы с обеими экосистемами используйте соответствующее программное обеспечение (Studio 5000 для Ethernet/IP, TIA Portal для Profinet) или веб-интерфейс для универсальной настройки. Настройте маппинг данных с учетом типов сигналов и скорости передачи, а для критических приложений включите функцию мониторинга задержки. Перед запуском в эксплуатацию протестируйте коммуникацию с каждым устройством, проверяя передачу и прием данных.
• Обслуживание: Периодически проверяйте состояние кабелей, разъемов и контактов на наличие повреждений, коррозии или окисления. Отслеживайте состояние модуля через веб-интерфейс — доступна диагностика подключений, ошибок коммуникации и температура устройства. Обновляйте прошивку модуля только с официального сайта ProSoft Technology, следуя инструкциям по обновлению.
• Экологические факторы: Эксплуатируйте модуль в пределах указанных температур (0 °C до +60 °C) и влажности (5%-95%). При утилизации модуля соблюдайте локальные экологические нормы для электроники, так как конструкция содержит электронные компоненты и пластик.
