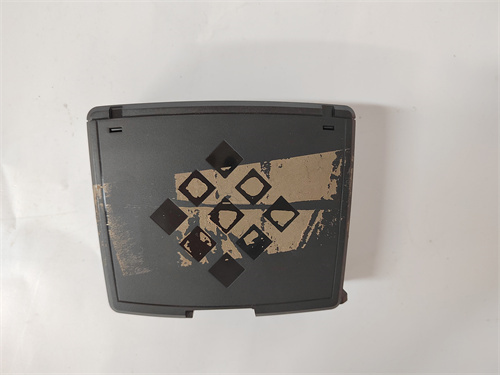

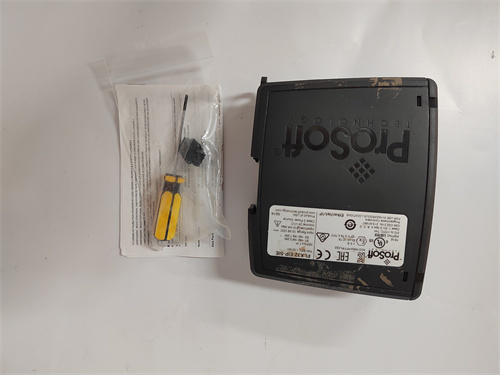

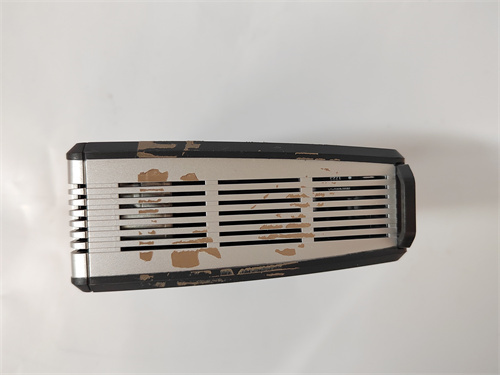

PROSOFT PLX51-PBS

Описание

Общая характеристика продукта PROSOFT PLX51-PBS

Технические параметры PROSOFT PLX51-PBS

• Основные параметры коммуникации и протоколов:
  • Тип устройства: Промышленный шлюз коммуникации PROSOFT PLX (EtherNet/IP ↔ Profibus DP);
  • Поддерживаемые протоколы:
    • Основной (мастер): EtherNet/IP (для связи с Allen-Bradley контроллерами, скорость до 1 Гбит/с);
    • Вторичный (слейв/мастер): Profibus DP (для связи с внешними устройствами, скорость 9.6 кбит/с – 12 Мбит/с);
  • Режим Profibus DP: Поддерживает как режим мастера (управление до 127 устройств), так и режим слейва (подключение к внешнему мастеру);
  • Задержка передачи данных: <10 мс (при скорости Profibus DP 1.5 Мбит/с) — гарантирует реальное время обновление параметров.
• Параметры защиты и надежности:
  • Защита от электростатического разряда (ESD): ±15 кВ (воздушный), ±8 кВ (контактный) — соответствие стандарту IEC 61000-4-2;
  • Изоляция: Оптическая изоляция 2500 В AC между портами EtherNet/IP и Profibus DP — предотвращение электромагнитных помех;
  • Степень защиты (IP): IP20 — монтаж в закрытые шкафы управления (температура 0–60 °C);
  • Время безотказной работы (MTBF): ≥100 000 часов — высокая надежность для длительной эксплуатации.
• Параметры совместимости и функциональности:
  • Совместимые контроллеры: Allen-Bradley ControlLogix (1756), CompactLogix (1769), Micro800;
  • Совместимые Profibus DP устройства: Датчики (давление, температура), приводы (инверторы), модули I/O (DI/DO/AI/AO) любых производителей (Siemens, ABB, Phoenix Contact);
  • Максимальное количество Profibus DP устройств: До 127 узлов (в режиме мастера);
  • Функции: Автоматическое распознавание Profibus DP устройств (считывание GSD-файлов), логирование коммуникации, восстановление связи после сброса — упрощение обслуживания.
• Параметры эксплуатации и физические характеристики:
  • Температурный диапазон работы: 0 °C до +60 °C;
  • Влажность: 5%–95% (без конденсации);
  • Питание: DC 24 В ±10% (потребляемая мощность ≤10 Вт);
  • Размеры: 48.3 мм (ширина) × 175 мм (высота) × 120 мм (глубина) — монтаж на DIN-рейку;
  • Интерфейсы для подключения:
    • 1 порт EtherNet/IP (RJ45, 10/100/1000 Мбит/с);
    • 1 порт Profibus DP (RS-485, для подключения устройств);
  • Сертификации: CE, UL 508, IEC 61131-2, ATEX Zone 2 — соответствие международным стандартам безопасности.

Преимущества и особенности PROSOFT PLX51-PBS

1. Двусторонняя конвертация EtherNet/IP ↔ Profibus DP: Уникальная совместимость делает PROSOFT PLX51-PBS идеальным для автомобилестроительных заводов — шлюз подключен к контроллеру Allen-Bradley ControlLogix (EtherNet/IP) и 50 приводов конвейеров (Profibus DP, Siemens SINAMICS); данные о скорости конвейеров передаются из ControlLogix в приводы за 8 мс, а статусы приводов (ошибки, нагрузка) обратно в контроллер, обеспечивая синхронную работу линии.
2. Автоматическое распознавание Profibus DP устройств и поддержка GSD-файлов: Легкая интеграция новых устройств — в пищевом заводе PROSOFT PLX51-PBS подключается к новым датчикам уровня сырья (Profibus DP, ABB); шлюз автоматически считывает GSD-файл датчика, настраивает параметры связи и начинает передавать данные в Allen-Bradley CompactLogix за 5 минут, без ручной конфигурации регистров.
3. Логирование коммуникации и диагностика: Функция логирования критически важна для нефтегазовых объектов — PROSOFT PLX51-PBS записывает все ошибки коммуникации (разрыв Profibus DP, не отвечающие устройства) с меткой времени; при сбое связи с датчиком давления инженеры быстро анализируют логи через PROSOFT Configuration Builder, выявляют причину (повреждение кабеля) и устраняют её за 30 минут, минимизируя простои.
4. Совместимость с Allen-Bradley контроллерами и без адаптеров: Отсутствие необходимости в дополнительных модулях упрощает внедрение — в логистическом центре PROSOFT PLX51-PBS напрямую подключается к Allen-Bradley Micro800 через EtherNet/IP, не требуя специализированных карт; это снижает затраты на оборудование и время установки.

Примеры применения PROSOFT PLX51-PBS в различных отраслях

• Автомобилестроение (линия сборки): В заводе PROSOFT PLX51-PBS подключен к контроллеру Allen-Bradley ControlLogix (управление линией) и 30 роботов-подъемников (Profibus DP, KUKA). ControlLogix отправляет команды на перемещение роботов через шлюз за 7 мс; роботы передают данные о положении обратно в контроллер, гарантируя точность сборки деталей и предотвращая столкновения.
• Пищевая промышленность (линия упаковки): В заводе PROSOFT PLX51-PBS связывает Allen-Bradley CompactLogix (управление упаковочными машинами) и 15 датчиков температуры печи (Profibus DP, Phoenix Contact). Данные о температуре передаются в CompactLogix за 9 мс; при превышении температуры >180 °C контроллер отправляет команду на остановку печи через шлюз, предотвращая повреждение упаковки и брак.
• Нефтегаз (компрессорная станция): В станции PROSOFT PLX51-PBS подключен к Allen-Bradley ControlLogix (система безопасности) и 8 модулей AI (Profibus DP, ABB AI835) для измерения давления газа. При давлении >15 МПа сигнал от AI-модуля поступает в шлюз за 6 мс, затем в ControlLogix; контроллер активирует аварийное закрытие клапанов, предотвращая утечку газа.
• Логистика (склад с конвейерами): В складе PROSOFT PLX51-PBS интегрирует Allen-Bradley Micro800 (управление направлением товаров) и 20 датчиков положения конвейеров (Profibus DP, Pepperl+Fuchs). Данные о наличии товаров на конвейере передаются в Micro800 за 10 мс; контроллер регулирует скорость конвейеров, оптимизируя поток и снижая энергопотребление.

Сравнение PROSOFT PLX51-PBS с конкурирующими продуктами

Рекомендации по выбору и меры предостережения при использовании PROSOFT PLX51-PBS

Рекомендации по выбору

1. Интеграция Allen-Bradley контроллеров с Profibus DP устройствами: Выбирайте PROSOFT PLX51-PBS если работаете с Allen-Bradley ControlLogix или CompactLogix и нужно подключить устройства Profibus DP (приводы, датчики) — он обеспечивает прямую конвертацию протоколов без дополнительных модулей.
2. Требуется режим мастера Profibus DP: Если нужно управлять большим количеством Profibus DP устройств (30+ узлов) — PROSOFT PLX51-PBS в режиме мастера — оптимальный выбор, так он поддерживает до 127 узлов и автоматически распознаёт устройства через GSD-файлы.
3. Простота настройки и логирование: Для объектов с ограниченным техническим персоналом — PROSOFT PLX51-PBS с ПО PROSOFT Configuration Builder — предпочтительнее, чем сложные шлюзы, так он упрощает настройку и диагностику через графический интерфейс.

Меры предостережения

1. Обновление GSD-файлов перед подключением новых устройств: Перед добавлением Profibus DP устройств загружайте актуальные GSD-файлы в PROSOFT PLX51-PBS через Configuration Builder — устаревшие файлы могут привести к ошибкам распознавания и неработе устройства.
2. Использование сертифицированных кабелей Profibus DP: Для Profibus DP порта используйте кабели категории A (шириной 2×0.64 мм) с экранированием — низкокачественные кабели увеличивают задержку передачи и вызывают сбросы связи.
3. Регулярная проверка логов коммуникации: Раз в неделю анализируйте логи PROSOFT PLX51-PBS — выявляйте частые ошибки (например, CRC ошибки) и устраняйте причины (перегрузка сети, повреждение разъемов) до полного сброса связи.
4. Не превышайте пределы температуры и влажности: Эксплуатируйте шлюз только в диапазоне 0 °C–+60 °C и влажности <95% — перегрев или конденсация могут привести к зависанию шлюза и потере данных.
