Описание

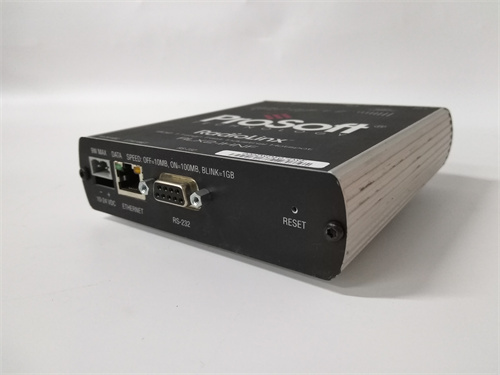

PROSOFT RLX-IHW-A — Индустриальный беспроводной мост Wi-Fi для надежного подключения автоматизированных систем

Описание продукта

Технические параметры

• Бренд: ProSoft Technology
• Модель: PROSOFT RLX-IHW-A
• Тип устройства: Индустриальный беспроводной мост Wi-Fi (Ethernet/IP)
• Совместимые системы: PLC (ProSoft, Allen-Bradley, Siemens, ABB), сенсоры, инверторы, роботы, SCADA-системы (Rockwell FactoryTalk, Siemens WinCC, Wonderware), промышленные Ethernet-устройства
• Поддерживаемые протоколы: Wi-Fi 802.11 a/b/g/n/ac (2.4 ГГц и 5 ГГц), Ethernet/IP (CIP), TCP/IP, UDP/IP, HTTP/HTTPS, SSH, Telnet, VPN (IPsec, OpenVPN), 802.1X
• Режимы работы: Клиент Wi-Fi, Точка доступа (AP), Мост (Bridge), Репитер (Repeater), Распределенный мост (Mesh)
• Интерфейсы:
  • 2 x Gigabit Ethernet (RJ45, 10/100/1000 Мбит/с)
  • 1 x SMA разъем для внешней антенны (2.4/5 ГГц)
• Параметры Wi-Fi:
  • Скорость передачи: до 867 Мбит/с (5 ГГц, 802.11ac), до 300 Мбит/с (2.4 ГГц, 802.11n)
  • Покрытие: до 3 км (открытое пространство, внешняя антенна), до 300 м (закрытое пространство)
  • Каналы: 2.4 ГГц (1-14), 5 ГГц (36-165)
  • Мощность передачи: до 27 dBm (5 ГГц), до 29 dBm (2.4 ГГц)
• Безопасность: WPA2/WPA3-Enterprise, WEP, 802.1X, IPsec, OpenVPN, фильтрация MAC-адресов
• Изоляция: 500 ВАК между интерфейсами и питанием (AC, 1 мин)
• Напряжение питания: 24 ВДС (±10%)
• Потребляемая мощность: Максимальная 12 Вт
• Механические параметры:

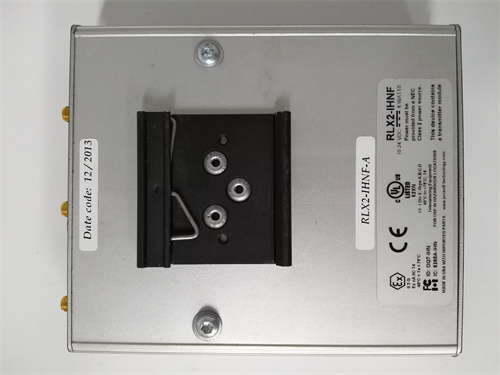

  • Монтаж: Раковинный DIN (ширина 2 модуля, 35 мм)
  • Класс защиты: IP30
  • Габариты (Ш x В x Г): 72 мм x 120 мм x 100 мм
  • Вес: ≈ 0.4 кг
• Операционные параметры:
  • Диапазон рабочих температур: -40 °C до +75 °C
  • Диапазон температур хранения: -40 °C до +85 °C
  • Относительная влажность: 5% до 95% (без конденсации)
  • Устойчивость к вибрациям: 5-500 Гц, 2 Г
• Защита:
  • От электромагнитных помех: EMC Class A (EN 55011, EN 61000)
  • От статического разряда: ±8 кВ (контактный), ±15 кВ ( воздушный)
  • От коротких замыканий: Ограничитель тока на Ethernet-портах
• Сертификации: CE, UL, CSA, ATEX (Zone 2/22), IECEx, FCC, IC, Wi-Fi Alliance сертификация

Преимущества и особенности

• Высокая производительность: PROSOFT RLX-IHW-A поддерживает стандарт Wi-Fi 802.11ac, обеспечивая скорость до 867 Мбит/с и низкую задержку для критических приложений.
• Широкий температурный диапазон: Работа в диапазоне -40 °C до +75 °C позволяет использовать модуль в экстремальных промышленных условиях.
• Надежная безопасность: Поддержка WPA3-Enterprise, VPN и 802.1X защищает данные от несанкционированного доступа.
• Гибкие режимы работы: Возможность использования как клиента, точки доступа, моста или репитера расширяет варианты топологий сетей.
• Прочная конструкция: Корпус IP30, устойчивость к вибрациям и ЭМП гарантируют долговечность в суровых средах.
• Легкая интеграция: Совместимость с промышленными протоколами Ethernet/IP и программным обеспечением ProSoft упрощает настройку и эксплуатацию.

Области применения и примеры использования

• Логистические центры: В распределительном центре PROSOFT RLX-IHW-A обеспечивает беспроводное соединение между PLC Siemens S7-1500 (управление конвейерами) и сенсорами положения на мобильных роботах, передавая данные о перемещении товаров в реальном времени. Благодаря широкому покрытию и низкой задержке, модуль гарантирует синхронизацию всех элементов логистической системы, снижая время простоя.
• Нефтегазовая промышленность: На газоперекачивающей станции PROSOFT RLX-IHW-A подключает датчики давления и температуры в труднодоступных зонах к контроллеру Allen-Bradley ControlLogix через беспроводной канал. Модуль работает в условиях низких температур (-30 °C) и высоких электромагнитных помех, обеспечивая надежную передачу данных в SCADA-систему FactoryTalk.
• Машиностроение: В производственной линии по изготовлению станков PROSOFT RLX-IHW-A синхронизирует PLC ProSoft с инверторами и роботами-манипуляторами, передавая команды на управление и собирая данные о качестве производства. Безпроводное соединение устраняет необходимость в кабелях, что упрощает реконструкцию линии и снижает затраты на монтаж.
• Энергетика: На ветряной электростанции PROSOFT RLX-IHW-A подключает контроллеры управления турбинами (MODBUS TCP) к центральной диспетчерской системе через Wi-Fi. Модуль обеспечивает передачу данных о мощности генерации и состоянии оборудования на расстояние до 2 км, а также защищает канал связи через VPN от несанкционированного доступа.
• Промышленные комплексы: В металлургическом заводе PROSOFT RLX-IHW-A предоставляет беспроводной доступ к сенсорам температуры плавильных печей, передавая данные в SCADA-систему WinCC. Модуль устойчив к вибрациям и высоким температурам (+60 °C), гарантируя бесперебойную работу в агрессивных условиях.

Сравнение с конкурентами

Рекомендации по выбору и мерам предосторожности

• Рекомендации по выбору: Выбирайте PROSOFT RLX-IHW-A, если вам нужно создать надежное беспроводное соединение в промышленных условиях с высокими требованиями к скорости, безопасности и устойчивости. Идеально подходит для проектов в логистике, нефтегазовой промышленности, машиностроении, энергетике и крупных промышленных комплексах, где требуется бесперебойная коммуникация в труднодоступных или агрессивных средах.
• Меры предосторожности при установке: Монтируйте PROSOFT RLX-IHW-A в защищенном шкафу управления или на открытом месте с минимальным влиянием вибраций и влаги. Используйте внешнюю антенну для расширения покрытия и улучшения качества сигнала, размещая ее на высоте и удаляя от металлических конструкций и высоковольтного оборудования. Используйте экранированные Gigabit Ethernet-кабели CAT6 для подключения к промышленным устройствам, соблюдая правила заземления.
• Советы по конфигурации: Настройте беспроводной канал на основе окружающей среды — предпочитайте 5 ГГц для высокой скорости и низкой помехоустойчивости, или 2.4 ГГц для большего покрытия. Включите функции шифрования WPA3-Enterprise и VPN для защиты данных, а также QoS для приоритета передачи критических сигналов. Перед запуском в эксплуатацию протестируйте качество связи и скорость передачи в различных точках объекта.
• Обслуживание: Периодически проверяйте состояние антенны и кабелей на наличие повреждений, коррозии или окисления. Отслеживайте качество сигнала Wi-Fi и состояние модуля через веб-интерфейс или ProSoft Configuration Builder. Обновляйте прошивку модуля только с официального сайта ProSoft Technology, следуя инструкциям по обновлению, чтобы обеспечить совместимость с новыми стандартами и исправить возможные ошибки.
• Экологические факторы: Эксплуатируйте модуль в пределах указанных температур и влажности. При утилизации модуля соблюдайте локальные экологические нормы для электроники, так как конструкция содержит электронные компоненты и пластик.
