Описание

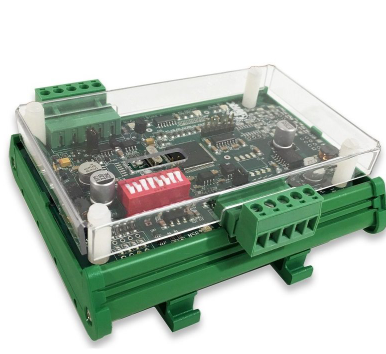

Описание продукта: PROSOFT WRC-CANX-DIN-DN
PROSOFT WRC-CANX-DIN-DN — это промышленный шлюз/конвертер CANopen/DeviceNet, разработанный компанией ProSoft Technology для интеграции устройств с протоколами CANopen и DeviceNet в современные Ethernet-сети. Как специализированный компонент линейки промышленных коммуникационных устройств PROSOFT, PROSOFT WRC-CANX-DIN-DN сочетает в себе поддержку двух ключевых протоколов промышленной автоматики, компактный дизайн и надежность в суровых условиях, обеспечивая бесперебойную передачу данных между сенсорами, приводами, контроллерами и системами SCADA/PLC. Независимо от того, используется ли PROSOFT WRC-CANX-DIN-DN в машиностроении, автопроме или промышленной автоматике, он отличается превосходной совместимостью и простотой конфигурации, что делает его предпочтительным выбором для модернизации и интеграции существующих систем на основе CAN.
Технические параметры
| Параметр | Характеристика |
|---|---|
| Бренд и модель | PROSOFT WRC-CANX-DIN-DN |
| Тип устройства | Промышленный шлюз/конвертер CANopen/DeviceNet <-> Ethernet (TCP/IP, Modbus TCP, Ethernet/IP) |
| Поддерживаемые протоколы | CANopen (CiA 301, CiA 302), DeviceNet (ODVA конформантный), Ethernet/IP (Slave), Modbus TCP (Мастер/Slave), TCP/IP, UDP |
| Интерфейсы | 1 порт Ethernet (10/100 Мбит/с, RJ45); 1 порт CAN (DB9 пинов, поддержка CANopen/DeviceNet); 1 порт USB-C (конфигурация/обновления) |
| Параметры CAN-интерфейса | Скорость передачи: 10 кбит/с – 1 Мбит/с; длина линии: до 1000 м (при 10 кбит/с); поддержка терминирования 120 Ом (встроенное переключение) |
| Количество соединений | До 8 TCP-соединений; 1 сегмент CANopen/DeviceNet (до 63 устройств) |
| Поддерживаемые типы данных | Дискретные сигналы (DI/DO), аналоговые значения (AI/AO), структурированные данные, объекты CANopen (PDO, RPDO, TPDO), параметры DeviceNet |
| Время отклика | ≤ 2 мс (обработка запросов CAN/Ethernet) |
| Изоляция | Электрическая изоляция CAN-порта (2500V AC, 1 мин); электрическая изоляция Ethernet-порта (1500V AC, 1 мин) |
| Температурный диапазон эксплуатации | -40 °C до +70 °C |
| Класс защиты | IP20 (монтаж на DIN-рейку); герметичный корпус для защиты от пыли |
| Питание | 24 В постоянного тока (12-30 В DC); потребляемая мощность: макс. 4.5 Вт |
| Сертификация | CE, UL, CSA, ODVA Certified (DeviceNet), CiA Certified (CANopen), IEC 61010-1 |
| Тип монтажа | DIN-рейка (35 мм); компактный дизайн для ограниченного пространства |
| Габариты (Ш×В×Г) | 55 × 100 × 75 мм |
| Программное обеспечение | ProSoft Configuration Builder, веб-интерфейс (HTTPS), поддержка EDS/GSD файлов для подключения устройств |
Преимущества и особенности
PROSOFT WRC-CANX-DIN-DN обладает ключевыми техническими преимуществами, адаптированными для интеграции CAN-протоколов с Ethernet:
- Двухпротокольная поддержка CANopen/DeviceNet: Универсальная совместимость с двумя основными протоколами на базе CAN позволяет PROSOFT WRC-CANX-DIN-DN интегрировать любое оборудование (приводы Bosch Rexroth, сенсоры Sick, контроллеры Allen-Bradley) без необходимости замены шлюзов для разных протоколов, сокращая затраты и сложность системы.
- Бесшовная интеграция с Ethernet-сетями: Поддержка Ethernet/IP и Modbus TCP обеспечивает соединение с современными контроллерами (Allen-Bradley CompactLogix, Siemens S7), системами SCADA и облачными платформами — PROSOFT WRC-CANX-DIN-DN выступает как мост между старым оборудованием CAN и цифровыми экосистемами промышленности 4.0.
- Высокая надежность в суровых условиях: Широкий температурный диапазон (-40 °C до +70 °C) и высокая электрическая изоляция портов защищают устройство от перепадов температур, электромагнитных помех и агрессивных сред (пыль, влага в производственных цехов), гарантируя стабильную работу 24/7.
- Легкая конфигурация и диагностика: Программное обеспечение ProSoft Configuration Builder с поддержкой EDS/GSD файлов позволяет быстро добавлять устройства, сопоставлять теги данных и отслеживать состояние соединений, а веб-интерфейс обеспечивает удаленное управление и обновление прошивки без физического доступа.
- Компактный дизайн и энергоэффективность: Маленькие габариты и низкая потребляемая мощность (макс. 4.5 Вт) оптимизируют использование пространства в шкафу автоматизации и снижают эксплуатационные затраты, что особенно важно для крупных распределенных систем.
Примеры применения
PROSOFT WRC-CANX-DIN-DN широко используется в различных отраслях промышленности для интеграции CANopen/DeviceNet с Ethernet:
- Машиностроение: На заводах по производству станков с ЧПУ PROSOFT WRC-CANX-DIN-DN интегрирует приводы CANopen (Bosch Rexroth) с контроллерами Allen-Bradley CompactLogix (Ethernet/IP), синхронизируя движение рабочих органов и передавая данные о скорости/позиции в реальном времени.
- Автомобильная промышленность: В линиях сборки автомобилей шлюз связывает сенсоры DeviceNet (определение положения деталей) с системами мониторинга Ethernet/IP, обеспечивая контроль качества и оптимизацию производственных процессов.
- Промышленная автоматика: В цехах с оборудованием CANopen (клапаны, насосы, датчики давления) PROSOFT WRC-CANX-DIN-DN подключает существующие установки к системам SCADA Modbus TCP, упрощая диагностику и управление процессами без замены дорогостоящего оборудования.
- Транспортная автоматика: В автоматизированных конвейерных системах или роботизierten комплексах шлюз интегрирует контроллеры DeviceNet с центральными PLC Ethernet/IP, гарантируя синхронность движения транспорта и снижение времени простоя.
Сравнение с конкурентами
| Характеристика | PROSOFT WRC-CANX-DIN-DN | Конкурентный продукт A | Конкурентный продукт B |
|---|---|---|---|
| Поддерживаемые CAN-протоколы | CANopen + DeviceNet | Только CANopen | Только DeviceNet |
| Совместимость с Ethernet/IP | Да | Нет | Да (ограниченная) |
| Температурный диапазон | -40 °C до +70 °C | -20 °C до +60 °C | -30 °C до +65 °C |
| Изоляция CAN-порта | 2500V AC | 1500V AC | 2000V AC |
| Количество TCP-соединений | 8 | 4 | 6 |
| Поддержка EDS/GSD файлов | Да (полная) | Да (ограниченная) | Нет |
| Габариты | Компактный (55×100×75 мм) | Более крупный (70×120×80 мм) | Компактный |
PROSOFT WRC-CANX-DIN-DN превосходит конкурентов по универсальности поддержки CAN-протоколов, температурному диапазону, уровню изоляции и удобству конфигурации, а также по полной совместимости с Ethernet/IP, что делает его оптимальным выбором для интеграции оборудования CANopen/DeviceNet в современные автоматизированные системы.
Советы по выбору и предостережения
Советы по выбору
- Выбирайте PROSOFT WRC-CANX-DIN-DN, если вам нужно интегрировать оборудование CANopen или DeviceNet с Ethernet/IP, Modbus TCP или TCP/IP сетями — это универсальное решение, экономящее время и затраты на разные типы шлюзов.
- Предпочтите этот шлюз для проектов с требованиями к работе в суровых условиях (широкий температурный диапазон, электромагнитные помехи) или ограниченным пространством в шкафу автоматизации.
- Для систем с большим количеством устройств CANopen/DeviceNet PROSOFT WRC-CANX-DIN-DN подходит благодаря поддержке до 63 устройств на сегмент и 8 TCP-соединений.
Предостережения
- Монтаж и настройку PROSOFT WRC-CANX-DIN-DN должен выполнять квалифицированный инженер, ознакомленный с протоколами CANopen/DeviceNet и Ethernet, чтобы избежать ошибок в конфигурации скорости CAN или сопоставления тегов данных.
- Используйте только экранированные кабели для CAN-интерфейса (соответствующие стандарту ISO 11898) и соблюдайте рекомендации по длине линии и терминированию (включите встроенное терминирование 120 Ом на концах сегмента).
- Убедитесь, что параметры CAN-порта (скорость, адрес устройства) совпадают с параметрами подключенного оборудования, а также что версии EDS/GSD файлов актуальны для корректной интеграции.
- Регулярно обновляйте прошивку через ProSoft Configuration Builder или веб-интерфейс, чтобы поддерживать совместимость с новыми устройствами CANopen/DeviceNet и исправить возможные уязвимости.
- Избегайте размещения устройства рядом с мощными источниками электромагнитных помех (трансформаторы, двигатели) и защиты от механических повреждений — несмотря на компактный дизайн, корпус требует бережного обращения.
Для получения дополнительной информации или покупки PROSOFT WRC-CANX-DIN-DN посетите официальную страницу продукта или свяжитесь с нашей технической поддержкой для получения персональных консультаций.
