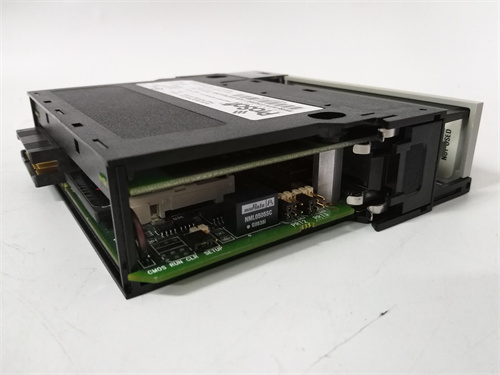

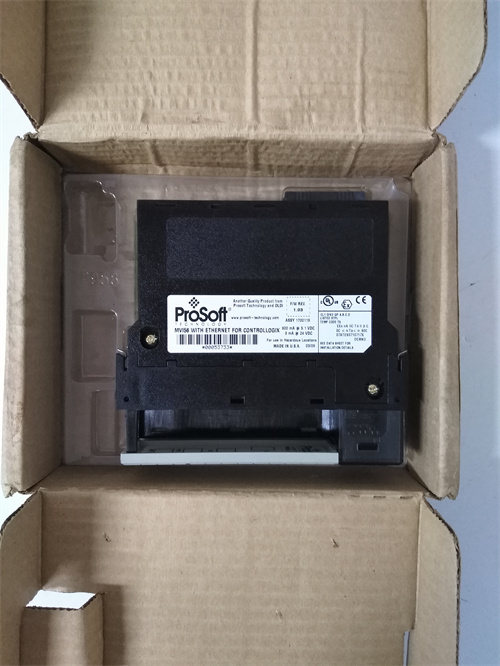

PROSOFT MVI56-ADM — Модуль аналогового ввода для расширения PLC Allen-Bradley

Описание продукта

Технические параметры

• Бренд: ProSoft Technology
• Модель: PROSOFT MVI56-ADM
• Тип устройства: Модуль аналогового ввода для PLC Allen-Bradley ControlLogix
• Совместимые системы: Allen-Bradley ControlLogix (платформа 1756), CompactLogix (с адаптером 1756-CNB/E), SCADA-системы Rockwell FactoryTalk, Wonderware, Ignition
• Количество каналов: 16 независимых аналоговых входных каналов
• Поддерживаемые сигналы:
  • Токовые: 4-20 мА (мин. 3.5 мА, макс. 22 мА), 0-20 мА
  • Напряжностные: 0-5 ВДС, 0-10 ВДС, ±5 ВДС, ±10 ВДС (входное сопротивление ≥100 кОм)
• Точность преобразования: ±0.05% от полного диапазона (при 25 °C)
• Разрешение: 16 бит
• Температурный коэффициент: ±0.001% от полного диапазона/°C (в диапазоне 0-60 °C)
• Изоляция:
  • Индивидуальная канала-канала: 500 ВАК (AC, 1 мин)
  • Групповая каналы-шина контроллера: 500 ВАК (AC, 1 мин)
• Защита:
  • От электромагнитных помех: EMC Class A (EN 55011, EN 61000)
  • От статического разряда: ±8 кВ (контактный), ±15 кВ (воздушный)
  • От коротких замыканий: Ограничитель тока на каждом канале (макс. 30 мА)
• Напряжение питания: 24 ВДС (±10%), от шкафа Allen-Bradley 1756
• Потребляемая мощность: Максимальная 12 Вт
• Механические параметры:
  • Монтаж: Раковинный (совместим с раковинами 1756)
  • Габариты (Ш x В x Г): 89 мм x 152 мм x 229 мм
  • Класс защиты: IP20
  • Вес: ≈ 0.9 кг
• Операционные параметры:
  • Диапазон рабочих температур: 0 °C до +60 °C
  • Диапазон температур хранения: -40 °C до +85 °C
  • Относительная влажность: 5% до 95% (без конденсации)
• Сертификации: CE, UL, CSA, ATEX (Zone 2/22), IECEx

Преимущества и особенности

• Высокая точность и разрешение: PROSOFT MVI56-ADM с точностью ±0.05% и 16-битным разрешением регистрирует минимальные изменения сигналов, идеально для критических процессов.
• Индивидуальная изоляция каналов: 500 ВАК между каналами предотвращает взаимное влияние сигналов и повреждение оборудования при сбоях.
• Универсальная поддержка сигналов: Поддержка токовых и напряжностных сигналов позволяет интегрировать различные типы сенсоров без дополнительных адаптеров.
• Полная интеграция с Rockwell: Совместимость с Studio 5000 и протоколом CIP упрощает конфигурацию, калибровку и отладку в экосистеме Allen-Bradley.
• Устойчивость к промышленным условиям: Защита EMC Class A и широкий диапазон рабочих температур гарантируют надежность в суровых средах.
• Высокая плотность каналов: 16 каналов на одном модуле экономят пространство в шкафу управления, оптимально для крупных систем.

Области применения и примеры использования

• Нефтегазовая промышленность: На нефтеперекачивающей станции PROSOFT MVI56-ADM собирает сигналы от датчиков давления (4-20 мА) и температуры (Pt100 → 0-10 ВДС) в трубопроводах, передавая данные в контроллер Allen-Bradley ControlLogix через протокол CIP, что обеспечивает мониторинг параметров и предотвращение аварий.
• Энергетика: На тепловой электростанции модуль сборет сигналы от расходомеров пара (4-20 мА) и датчиков уровня воды в котлах (0-5 ВДС), интегрируясь с SCADA-системой FactoryTalk, что оптимизирует работу котлов и снижает энергопотребление.
• Химическая промышленность: В нефтехимическом заводе PROSOFT MVI56-ADM обрабатывает сигналы от сенсоров pH (±10 ВДС) и концентрации химических реагентов (4-20 мА), передавая данные в контроллер для автоматической регулировки дозировки, что гарантирует безопасность процессов и качество продукции.
• Машиностроение: В производственной линии по изготовлению прессов PROSOFT MVI56-ADM собирает сигналы от датчиков силы давления (0-10 ВДС) и положения штока (4-20 мА), интегрируясь с PLC Allen-Bradley, что обеспечивает точное регулирование прессовых операций и предотвращение перегрузок.
• Водоподготовка: На городской станции очистки воды модуль сборет сигналы от датчиков浊ности (4-20 мА) и уровня хлора (0-5 ВДС), передавая данные в контроллер для автоматического регулирования процессов фильтрации и дезинфекции, что улучшает качество питьевой воды.

Сравнение с конкурентами

Рекомендации по выбору и меры предосторожности

• Рекомендации по выбору: Выбирайте PROSOFT MVI56-ADM, если вам нужно высокоточный модуль аналогового ввода для контроллеров Allen-Bradley ControlLogix с требованиями к надежности и универсальности. Идеально подходит для проектов в нефтегазовой, энергетической, химической отраслях и машиностроении, где требуется точная сборка данных от различных типов сенсоров.
• Меры предосторожности при установке: Монтируйте PROSOFT MVI56-ADM в раковину Allen-Bradley 1756 в хорошо проветренном шкафу управления, обеспечивая достаточное пространство для теплоотвода. Используйте экранированные кабели для подключения сенсоров, соблюдая правила заземления, чтобы снизить влияние электромагнитных помех. Убедитесь в правильном подключении сигналов (соответствие типу канала) и полярности, чтобы избежать повреждения модуля.
• Советы по конфигурации: Настройте тип и диапазон сигнала для каждого канала через программное обеспечение Studio 5000. Перед запуском в эксплуатацию калибрируйте модуль с использованием эталонного сигнал генератора, убедитесь в правильной передаче данных в контроллер. Для сенсоров 2-проводной схемы проверьте достаточность питания от модуля (мин. 3.5 мА).
• Обслуживание: Периодически проверяйте состояние кабелей, разъемов и контактов на наличие повреждений, коррозии или окисления. Отслеживайте состояние модуля через интерфейс Studio 5000 — при появлении ошибок проверьте питание, подключения и калибровку. Обновляйте прошивку модуля только с официального сайта ProSoft Technology.
• Экологические факторы: Эксплуатируйте модуль в пределах указанных температур (0 °C до +60 °C) и влажности (5%-95%). Для эксплуатации в опасных зонах убедитесь в наличии сертификации ATEX/IECEx и соблюдайте правила установки в таких средах.
