Описание
Описание продукта: PROSOFT MVI56-AFC

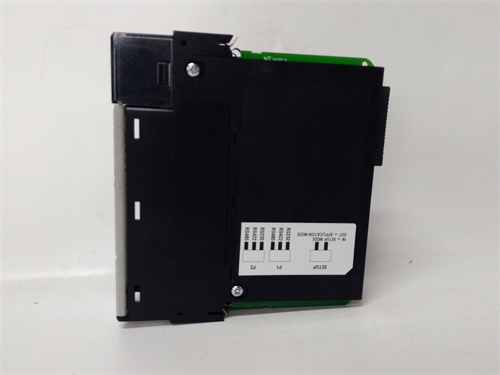

PROSOFT MVI56-AFC — это специализированный коммуникационный модуль для контроллеров Allen-Bradley ControlLogix, разработанный компанией ProSoft Technology для интеграции систем автоматизации с оборудованием на основе протокола FOUNDATION Fieldbus (H1). Как ключевой компонент линейки модулей PROSOFT MVI56, PROSOFT MVI56-AFC сочетает в себе высокую пропускную способность, полную поддержку стандартов FOUNDATION Fieldbus и надежность, обеспечивая бесперебойную передачу данных между контроллерами PLC и интеллектуальными полевыми устройствами (датчиками, регуляторами, блоками управления). Независимо от того, используется ли PROSOFT MVI56-AFC в нефтегазовой сфере, химической промышленности или энергетике, он отличается превосходной совместимостью и соответствием международным стандартам, что делает его предпочтительным выбором для проектов, где требуется интеграция с сетями FOUNDATION Fieldbus.
Технические параметры
| Параметр | Характеристика |
|---|---|
| Бренд и модель | PROSOFT MVI56-AFC |
| Тип модуля | Коммуникационный модуль FOUNDATION Fieldbus (H1) |
| Совместимость с контроллерами | Allen-Bradley ControlLogix (L6x/L7x), CompactLogix (L3x) через адаптер |
| Поддерживаемые протоколы | FOUNDATION Fieldbus H1 (IEC 61158-2), поддерживает все функции FF H1 (FIELDBUS_MESSAGE_SPECIFICATION, FUNCTION_BLOCK_APPLICATION_PROCESS) |
| Количество FF H1 портов | 2 независимая физика FOUNDATION Fieldbus H1 (пассивный звено) |
| Параметры FF H1 | Скорость передачи: 31.25 кбит/с; длина линии: до 1900 м (с коаксиальным кабелем); до 32 устройств на сегмент |
| Тип интерфейса с контроллером | Связь через бэкапную шину ControlLogix (1 Гбит/с) |
| Поддерживаемые типы данных | Мерные значения (аналоговые/дискретные), статусы, команды управления, параметры конфигурации устройств FF |
| Время отклика | ≤ 5 мс (обработка запросов к полевым устройствам) |
| Изоляция | Электрическая изоляция FF H1 портов (2500V AC, 1 мин); оптическая изоляция от бэкапной шины ControlLogix |
| Температурный диапазон эксплуатации | 0 °C до +60 °C |
| Класс защиты | IP20 (монтаж на панель) |
| Питание | Питание от бэкапной шины контроллера ControlLogix (5V DC) |
| Потребляемая мощность | Макс. 7.5 Вт |
| Сертификация | CE, UL, CSA, FOUNDATION Fieldbus Certified, FCC Part 15 |
| Тип монтажа | Монтаж в слот контроллера Allen-Bradley ControlLogix |
| Габариты (Ш×В×Г) | 130 × 80 × 165 мм |
Преимущества и особенности
PROSOFT MVI56-AFC обладает ключевыми техническими преимуществами, которые отличают его от стандартных коммуникационных модулей:
- Полная поддержка FOUNDATION Fieldbus H1: Модуль полностью соответствует стандарту IEC 61158-2 и поддерживает все функции FF H1, включая передачу Мерных значений, управление функциональными блоками и конфигурацию полевых устройств, что позволяет PROSOFT MVI56-AFC интегрироваться с любым оборудованием FOUNDATION Fieldbus без ограничений.
- Нативная совместимость с ControlLogix: Интеграция через бэкапную шину ControlLogix и программное обеспечение ProSoft Configuration Builder упрощает настройку, программирование и диагностику, без необходимости дополнительных драйверов или адаптеров, что сокращает время внедрения проекта.
- Двухпортная конфигурация: Два независимых FF H1 порта позволяют подключать два отдельных сегмента FOUNDATION Fieldbus или организовать резервное соединение, повышая отказоустойчивость системы и расширяя возможности масштабирования.
- Высокая надежность и стабильность: Электрическая и оптическая изоляция, сертификация FOUNDATION Fieldbus Certified и соответствие стандартам CE/UL гарантируют стабильную работу PROSOFT MVI56-AFC в агрессивных промышленных средах (высокое давление, температура, электромагнитные помехи).
- Легкая конфигурация и диагностика: Программное обеспечение ProSoft Configuration Builder предоставляет интуитивно понятный интерфейс для настройки сегментов FF H1, конфигурации устройств, отслеживания состояния связи и логирования ошибок, а также поддерживает удаленное обновление прошивки модуля.
Примеры применения
PROSOFT MVI56-AFC широко используется в различных отраслях промышленности для интеграции с сетями FOUNDATION Fieldbus:
- Нефтегазовая отрасль: На нефтедобывающих платформах и рефинириях модуль интегрирует контроллеры Allen-Bradley ControlLogix с интеллектуальными датчиками давления, температуры и уровня (например, Rosemount, Emerson), регуляторами клапанов и блоками управления процессами, передавая данные в реальном времени и принимая команды управления.
- Химическая промышленность: В химических заводах PROSOFT MVI56-AFC связывает контроллеры с устройством FOUNDATION Fieldbus в реакторах, системах дозировки химических веществ и очистки стоков, обеспечивая точную регулировку технологических параметров и соблюдение стандартов безопасности.
- Энергетика: В тепловых и атомных электростанциях модуль интегрирует контроллеры ControlLogix с датчиками параметров пара (температура, давление), регуляторами подачи топлива и системами охлаждения, поддерживая оптимальную работу оборудования и предотвращение аварий.
- Фармацевтическая промышленность: В фармацевтических заводах PROSOFT MVI56-AFC обеспечивает интеграцию контроллеров с оборудованием для производства лекарств (например, смесители, сушилки) на основе FOUNDATION Fieldbus, гарантируя соответствие требованиям к точности и воспроизводимости технологических процессов.
Сравнение с конкурентами
| Характеристика | PROSOFT MVI56-AFC | Конкурентный продукт A | Конкурентный продукт B |
|---|---|---|---|
| Количество FF H1 портов | 2 | 1 | 2 |
| Совместимость с ControlLogix | Нативная (без адаптеров) | Требует внешнего адаптера | Частичная (только L7x контроллеры) |
| Поддержка функций FF H1 | Полная (все функции FF H1) | Ограниченная (базовые функции) | Полная |
| Изоляция портов | 2500V AC + оптическая изоляция | 1500V AC | 2000V AC |
| Время отклика | ≤ 5 мс | ≤ 10 мс | ≤ 8 мс |
| Программное обеспечение | ProSoft Configuration Builder (бесплатное, полная функциональность) | Платное ПО | Бесплатное ПО (ограниченная функциональность) |
PROSOFT MVI56-AFC превосходит конкурентов по совместимости с контроллерами Allen-Bradley, количеством портов, уровнем изоляции, временем отклика и удобством конфигурации, что делает его оптимальным выбором для интеграции систем автоматизации с сетями FOUNDATION Fieldbus.
Советы по выбору и предостережения
Советы по выбору
- Выбирайте PROSOFT MVI56-AFC, если вы используете контроллеры Allen-Bradley ControlLogix и нуждаетесь в полной интеграции с оборудованием FOUNDATION Fieldbus (например, в нефтегазовой или химической промышленности).
- Предпочтите этот модуль для проектов, требующих масштабирования или резервного соединения сегментов FF H1, благодаря двум независимым портам.
- Для систем с высокими требованиями к надежности и стабильности коммуникаций PROSOFT MVI56-AFC является идеальным решением благодаря сертификации FOUNDATION Fieldbus Certified и высокому уровню изоляции.
Предостережения
- Монтаж и настройку PROSOFT MVI56-AFC должен выполнять квалифицированный инженер, ознакомленный с контроллерами Allen-Bradley ControlLogix и протоколом FOUNDATION Fieldbus, чтобы избежать ошибок в конфигурации сегментов и подключения устройств.
- Используйте только сертифицированные коаксиальные кабели для подключения FF H1 сегментов, соблюдайте рекомендации по длине линии и количеству устройств на сегменте, чтобы гарантировать стабильность передачи данных.
- Убедитесь, что параметры сегмента FOUNDATION Fieldbus (скорость, длина, питание устройств) соответствуют требованиям модуля и полевых устройств, чтобы избежать конфликтов в работе сети.
- Регулярно обновляйте прошивку модуля и программное обеспечение ProSoft Configuration Builder в соответствии с рекомендациями ProSoft Technology, чтобы поддерживать совместимость с новыми версиями протокола и исправить возможные уязвимости.
- Избегайте эксплуатации модуля за пределами указанного температурного диапазона (0 °C до +60 °C) и защиты от попадания влаги, пыли или механических повреждений.
