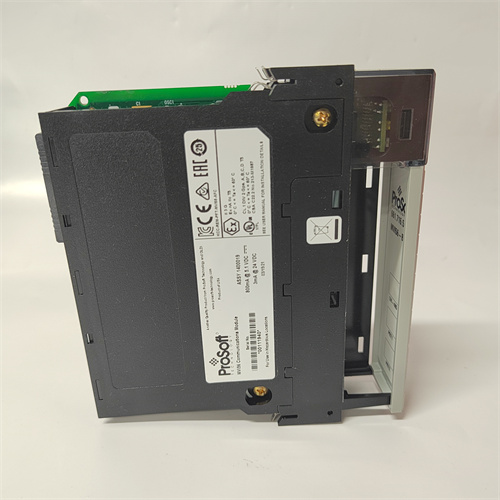

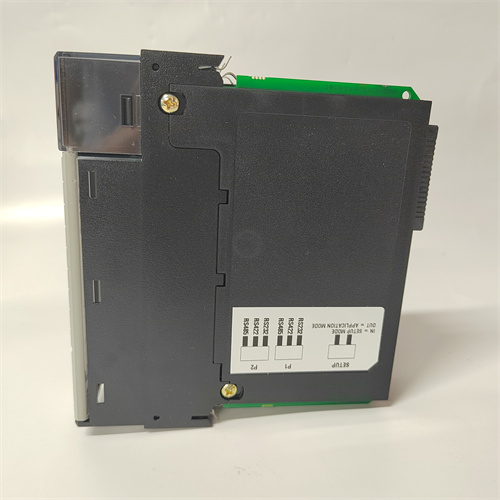

PROSOFT MVI56-BAS — Модуль коммуникации для интеграции BACnet в PLC Allen-Bradley

Описание продукта

Технические параметры

• Бренд: ProSoft Technology
• Модель: PROSOFT MVI56-BAS
• Тип устройства: Модуль коммуникации BACnet для PLC Allen-Bradley ControlLogix
• Совместимые системы: Allen-Bradley ControlLogix (платформа 1756), CompactLogix (с адаптером), системы BMS (BACnet/IP, BACnet MS/TP, BACnet PTP), SCADA-системы
• Поддерживаемые протоколы: BACnet/IP, BACnet MS/TP, BACnet PTP, TCP/IP, UDP/IP, CIP
• Режимы работы: BACnet Server, BACnet Client, BACnet Broadcast Management Device (BBMD)
• Поддерживаемые объекты BACnet: Аналоговые входы/выходы (AI/AO), Дискретные входы/выходы (DI/DO), Бинарные команды (BO), Состояния (BV), Календари (CAL), Графики (SCH) и другие (по стандарту ANSI/ASHRAE 135)
• Интерфейсы:
  • 1 x Ethernet (RJ45, 10/100 Мбит/с) — для BACnet/IP
  • 1 x RS-485 (терминальный блок) — для BACnet MS/TP (до 32 устройств в сети)
  • 1 x RS-232 (DB9) — для BACnet PTP (опционально)
• Параметры коммуникации:
  • Скорость передачи MS/TP: 9600–115200 бод
  • Максимальное количество объектов BACnet: 1024
  • Задержка передачи: Меньше 3 мс (BACnet/IP), до 10 мс (BACnet MS/TP)
• Напряжение питания: 24 ВДС (±10%), от шкафа Allen-Bradley 1756
• Потребляемая мощность: Максимальная 12 Вт
• Механические параметры:
  • Монтаж: Раковинный (совместим с раковинами 1756)
  • Габариты (Ш x В x Г): 89 мм x 152 мм x 229 мм
  • Класс защиты: IP20
  • Вес: ≈ 0.9 кг
• Операционные параметры:
  • Диапазон рабочих температур: 0 °C до +60 °C
  • Диапазон температур хранения: -40 °C до +85 °C
  • Относительная влажность: 5% до 95% (без конденсации)
• Защита:
  • От электромагнитных помех: EMC Class A (EN 55011, EN 61000)
  • От статического разряда: ±8 кВ (контактный), ±15 кВ (воздушный)
  • От коротких замыканий: Ограничитель тока на интерфейсах RS-485/RS-232
• Сертификации: CE, UL, CSA, ATEX (Zone 2/22), IECEx, FCC Class B, BACnet Testing Laboratories (BTL) сертификация

Преимущества и особенности

• Полная поддержка стандартов BACnet: PROSOFT MVI56-BAS поддерживает все ключевые варианты протокола (BACnet/IP, MS/TP, PTP) и объекты, обеспечивая универсальную совместимость с системами BMS.
• Двухрежимная работа: Возможность работы как Server (поставка данных PLC) и Client (сбор данных BMS) расширяет гибкость интеграции.
• Полная интеграция с Rockwell: Совместимость с Studio 5000 и протоколом CIP упрощает конфигурацию, отладку и управление в экосистеме Allen-Bradley.
• Устойчивость к условиям эксплуатации: Защита EMC Class A и широкий диапазон рабочих температур гарантируют надежность в инженерных системах зданий и промышленных средах.
• Поддержка BBMD: Функция Broadcast Management Device оптимизирует передачу широковещательных пакетов в сетях BACnet/IP, улучшая производительность распределенных систем.
• Легкая настройка: Автоматическое определение контроллером и интуитивно понятный интерфейс Studio 5000 сокращают время внедрения.

Области применения и примеры использования

• Интеллектуальные здания: В офисном центре PROSOFT MVI56-BAS обеспечивает коммуникацию между PLC Allen-Bradley (управление освещением, вентиляцией) и системой BMS Johnson Controls Metasys по BACnet/IP, передавая данные о температуре, влажности и энергопотреблении, что оптимизирует работу инженерных систем и снижает затраты.
• Промышленные комплексы: В производственном заводе PROSOFT MVI56-BAS интегрирует PLC ControlLogix (управление производственными линиями) с системой безопасности BACnet MS/TP, передавая сигналы аварийной остановки и статуса доступа, что синхронизирует безопасность и производство.
• Логистические центры: В распределительном центре PROSOFT MVI56-BAS собирает данные о температуре в холодильных камерах (система BMS Siemens Desigo) по BACnet/IP и передает их в PLC Allen-Bradley, что автоматически регулирует систему охлаждения и сохраняет качество товаров.
• Общественное питание: В крупном ресторане PROSOFT MVI56-BAS коммуницирует PLC (управление кухонным оборудованием) с системой климат-контроля BACnet MS/TP, синхронизируя нагрузку на электросеть и температуру в зонах обслуживания, что улучшает комфорт и снижает энергопотребление.
• Энергетические объекты: На тепловой электростанции PROSOFT MVI56-BAS передает данные о потреблении тепла (PLC Allen-Bradley) в систему BMS Honeywell EBI по BACnet/IP, что позволяет мониторировать и регулировать распределение тепла в прилегающих районах.

Сравнение с конкурентами

Рекомендации по выбору и меры предосторожности

• Рекомендации по выбору: Выбирайте PROSOFT MVI56-BAS, если вам нужно интегрировать PLC Allen-Bradley ControlLogix с системами управления зданием (BMS) через протокол BACnet. Идеально подходит для проектов интеллектуальных зданий, промышленных комплексов, логистических центров и энергетических объектов, где требуется синхронизация данных между промышленной автоматизацией и инженерными системами.
• Меры предосторожности при установке: Монтируйте PROSOFT MVI56-BAS в раковину Allen-Bradley 1756 в хорошо проветренном шкафу управления, избегая контакта с влагой и агрессивными химикатами. Для BACnet MS/TP используйте экранированные кабели RS-485 с правильно выполненным заземлением экрана, чтобы снизить влияние электромагнитных помех. Для Ethernet/IP используйте кабели CAT5e или выше, соблюдая стандарты разводки сетей.
• Советы по конфигурации: Настройте тип интерфейса BACnet (IP/MS/TP/PTP), адреса устройств и маппинг данных через программное обеспечение Studio 5000. Для распределенных сетей BACnet/IP настройте функцию BBMD для оптимизации широковещательных передач. Перед запуском в эксплуатацию протестируйте коммуникацию с каждым устройством BMS, убедитесь в правильной передаче данных.
• Обслуживание: Периодически проверяйте состояние кабелей, разъемов и контактов на наличие повреждений, коррозии или окисления. Отслеживайте состояние модуля через интерфейс Studio 5000 — при появлении ошибок коммуникации проверьте конфигурацию BACnet и физическое подключение. Обновляйте прошивку модуля только с официального сайта ProSoft Technology, следуя инструкциям по обновлению.
• Экологические факторы: Эксплуатируйте модуль в пределах указанных температур (0 °C до +60 °C) и влажности (5%-95%). Для эксплуатации в опасных зонах убедитесь в наличии сертификации ATEX/IECEx и соблюдайте правила установки в таких средах.
