Описание

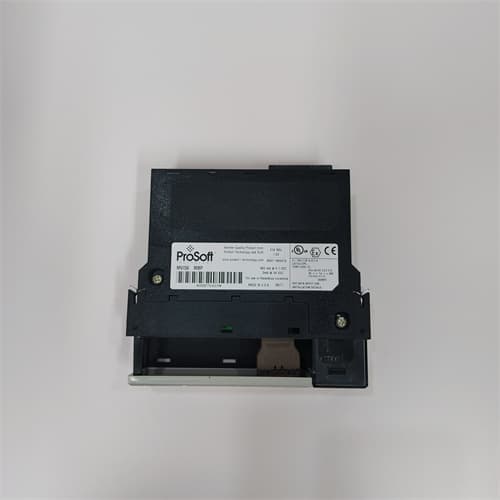

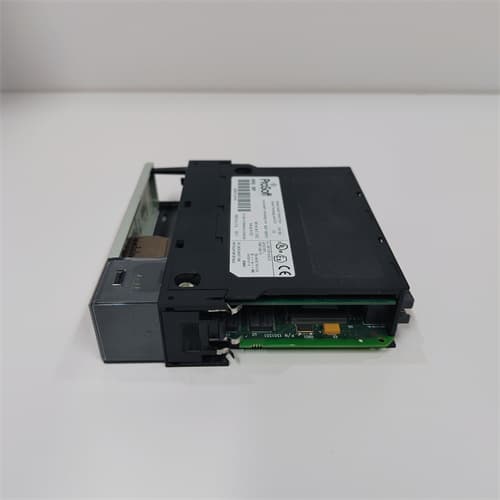

Описание продукта: PROSOFT MVI56E-MNET-CC
PROSOFT MVI56E-MNET-CC — это специализированный коммуникационный модуль для контроллеров Allen-Bradley ControlLogix, разработанный компанией ProSoft Technology для интеграции с системами энергетического сектора на основе протоколов IEC 60870-5-104 и Modbus TCP. Как ключевой компонент линейки модулей PROSOFT MVI56E, PROSOFT MVI56E-MNET-CC сочетает в себе нативную совместимость с платформой ControlLogix, поддержку критически важных для энергетики протоколов и высокую надежность в суровых условиях эксплуатации. Независимо от того, используется ли PROSOFT MVI56E-MNET-CC в распределенных энергетических объектах, автоматизированных подстанциях или системах управления электроснабжением, он обеспечивает бесперебойную передачу данных между контроллерами ControlLogix и оборудованием энергетического сектора (защитные реле, счетчики энергии, контроллеры трансформаторов). Особенно ценным преимуществом PROSOFT MVI56E-MNET-CC является поддержка синхронизации времени по протоколу PTP (IEEE 1588 v2), что критично для точного логирования событий и анализа аварийных ситуаций.
Технические параметры
| Параметр | Характеристика |
|---|---|
| Бренд и модель | PROSOFT MVI56E-MNET-CC |
| Тип устройства | Коммуникационный модуль для энергетического сектора (IEC 60870-5-104/Modbus TCP) для Allen-Bradley ControlLogix |
| Совместимость с контроллерами | Allen-Bradley ControlLogix (L6x/L7x), GuardLogix (L6x/L7x), CompactLogix (через адаптер) |
| Поддерживаемые протоколы | IEC 60870-5-104 (Мастер/Slave), Modbus RTU/TCP (Мастер/Slave), Ethernet/IP, TCP/IP, UDP, DHCP, DNS, NTP, PTP (IEEE 1588 v2) |
| Сетевые интерфейсы | 2 порта Gigabit Ethernet (RJ45, изолированные); интерфейс с контроллером через backplane; 1 порт USB-C (конфигурация/обновления) |
| Параметры IEC 60870-5-104 | Количество одновременных соединений: до 32; поддержка категорий 1-4 сообщений; время отклика: ≤ 1 мс |
| Параметры Modbus TCP | Порт: 502 (стандартный); количество одновременных соединений: до 16; поддержка функций 1-6, 15, 16 |
| Количество тегов данных | До 16384 тегов (входных/выходных); поддержка дискретных, аналоговых и структурированных данных |
| Синхронизация времени | PTP (IEEE 1588 v2), точность: ±1 µs; NTP, точность: ±1 ms |
| Изоляция | Оптическая изоляция Ethernet-портов (2500V AC, 1 мин); оптическая изоляция от backplane контроллера |
| Температурный диапазон эксплуатации | -40 °C до +70 °C |
| Класс защиты | IP20 (монтаж в слот ControlLogix) |
| Питание | Питание от backplane контроллера (5V DC); потребляемая мощность: макс. 7.8 Вт |
| Тип монтажа | Монтаж в слот ControlLogix (backplane); габариты: 89 × 127 × 64 мм |
| Сертификация | CE, UL, CSA, IEC 60870-5-104 сертифицированный, ODVA Conformant (Ethernet/IP), IEC 61010-1 |
| Программное обеспечение | ProSoft Configuration Builder, Studio 5000 (интеграция с контроллером); веб-интерфейс для настройки протоколов |
Преимущества и особенности
- Нативная интеграция с ControlLogix и поддержка энергетических протоколов: Модуль подключается напрямую к backplane контроллера и автоматически интегрируется с Studio 5000 — PROSOFT MVI56E-MNET-CC не требует дополнительных драйверов, обеспечивая быструю интеграцию с системами на основе IEC 60870-5-104 и Modbus TCP.
- Высокая производительность и масштабируемость: Поддержка до 16384 тегов и 32 одновременных соединений по IEC 60870-5-104 делает PROSOFT MVI56E-MNET-CC подходящим для крупных энергетических объектов с тысячами точек мониторинга и управления.
- Точная синхронизация времени: Протокол PTP (IEEE 1588 v2) с точностью ±1 µs гарантирует синхронность всех устройств в системе, что критично для анализа последовательности событий и устранения аварий.
- Устойчивость в суровых условиях: Широкий температурный диапазон (-40 °C до +70 °C), высокая оптическая изоляция и сертификация по международным стандартам позволяют PROSOFT MVI56E-MNET-CC работать в распределенных подстанциях, открытом пространстве и зонах с сильными электромагнитными помехами.
- Гибкость в подключении: Два Gigabit Ethernet-порта обеспечивают резервное соединение и возможность подключения к разным сегментам сети, повышая надежность системы.
- Легкая конфигурация и диагностика: Веб-интерфейс и программное обеспечение ProSoft Configuration Builder позволяют настраивать параметры протоколов, отслеживать состояние соединений и логировать данные в реальном времени, упрощая обслуживание.
Примеры применения в отраслях
1. Энергетика (распределенные подстанции)
В автоматизированных распределительных подстанциях среднего напряжения PROSOFT MVI56E-MNET-CC интегрирует контроллер ControlLogix L7x с защитными реле Siemens 7SJ80 (IEC 60870-5-104) и счетчиками энергии Modbus TCP (Schneider Electric PM800). Модуль собирает данные о напряжении, токе, мощности и состоянии оборудования, передавая их в центральную систему SCADA. Синхронизация времени по PTP позволяет точно фиксировать моменты возникновения аварий, ускоряя процесс устранения неполадок.
2. Теплоэнергетика
В котельных и тепловых сетях PROSOFT MVI56E-MNET-CC связывает контроллер GuardLogix с контроллерами котлов (IEC 60870-5-104) и регуликаторами температуры Modbus TCP (Danfoss). Модуль обеспечивает мониторинг параметров горячего водоснабжения (температура, давление, расход) и передачу команд управления, оптимизируя работу тепловых сетей и снижая расход энергии.
3. Водоканалы и водопроводы
В системах водоснабжения и канализации PROSOFT MVI56E-MNET-CC интегрирует контроллер ControlLogix с насосовыми станциями (Modbus TCP) и датчиками уровня воды (IEC 60870-5-104). Модуль автоматизирует процесс регулирования уровня воды в резервуарах и управления работой насосов, обеспечивая стабильность водоснабжения и предотвращая затопления.
4. Альтернативные источники энергии
В ветровых и солнечных электростанциях PROSOFT MVI56E-MNET-CC связывает контроллер ControlLogix с инверторами (Modbus TCP) и системами мониторинга производительности (IEC 60870-5-104). Модуль собирает данные о мощности генерации, состоянии оборудования и передаёт их в распределённую систему управления энергетикой (DSO), обеспечивая интеграцию альтернативных источников в общую сеть.
Сравнение с конкурентами
| Характеристика | PROSOFT MVI56E-MNET-CC | Конкурент A (Model E-700) | Конкурент B (Model NET-CC-800) |
|---|---|---|---|
| Совместимость с ControlLogix | Нативная (backplane) | Требует внешнего шлюза | Частичная (только L7x) |
| Поддерживаемые протоколы | IEC 60870-5-104, Modbus RTU/TCP, PTP | Только IEC 60870-5-104, Modbus TCP | IEC 60870-5-104, Modbus TCP, NTP (без PTP) |
| Количество тегов | 16384 | 8192 | 12288 |
| Синхронизация времени | PTP (±1 µs) | NTP (±1 ms) | NTP (±500 µs) |
| Количество Ethernet-портов | 2 (Gigabit) | 1 (Gigabit) | 2 (Fast Ethernet) |
| Температурный диапазон | -40 °C до +70 °C | -20 °C до +60 °C | -30 °C до +65 °C |
| Изоляция портов | 2500V AC | 1500V AC | 2000V AC |
PROSOFT MVI56E-MNET-CC превосходит конкурентов по нативной совместимости с ControlLogix, количеством тегов, точностью синхронизации времени, количеством Ethernet-портов и устойчивостью к суровым условиям, что делает его оптимальным выбором для энергетических объектов с высокими требованиями к надежности и производительности.
Советы по выбору и предостережения
Советы по выбору
- Выбирайте PROSOFT MVI56E-MNET-CC, если вы используете контроллеры Allen-Bradley ControlLogix/GuardLogix и нуждаетесь в интеграции с системами энергетического сектора на основе IEC 60870-5-104 или Modbus TCP — это решение обеспечивает полную совместимость и высокую производительность.
- Предпочтите этот модуль для проектов, где критична точная синхронизация времени (например, распределенные подстанции, электростанции) — поддержка PTP с точностью ±1 µs делает его уникальным на рынке.
- Для крупных энергетических объектов с большим количеством устройств PROSOFT MVI56E-MNET-CC является идеальным выбором, благодаря поддержке до 16384 тегов и 32 одновременных соединений.
Предостережения
- Монтаж и настройку PROSOFT MVI56E-MNET-CC должен выполнять квалифицированный инженер, ознакомленный с контроллерами Allen-Bradley и энергетическими протоколами (IEC 60870-5-104), чтобы избежать ошибок в конфигурации соединений или синхронизации времени.
- Используйте только сертифицированные Ethernet-кабели категории 5e или выше, чтобы гарантировать стабильность передачи данных и поддержку Gigabit скоростей.
- Убедитесь, что версия прошивки модуля совместима с версией контроллера ControlLogix и программного обеспечения Studio 5000 — обновите компоненты при необходимости через ProSoft Configuration Builder.
- Для обеспечения резервности сети подключите два Ethernet-порта модуля к разным сетевым оборудованием (коммутаторам), что предотвратит отказ связи при сбое одного сегмента.
- Избегайте эксплуатации модуля за пределами указанного температурного диапазона (-40 °C до +70 °C) и защиты от попадания пыли или влаги в слот контроллера.
Для получения дополнительной информации или покупки PROSOFT MVI56E-MNET-CC посетите официальную страницу продукта или свяжитесь с представителями ProSoft Technology в вашем регионе.
